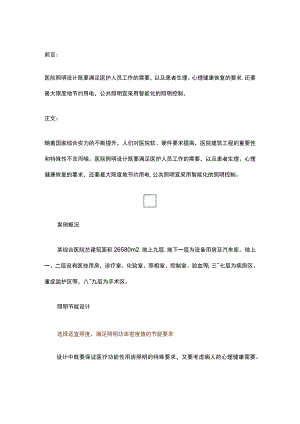

智能照明在医院项目中应用分析2017-5-4.docx

前言：医院照明设计既要满足医护人员工作的需要，以及患者生理、心理健康恢复的要求,还要最大限度地节约用电，公共照明宜采用智能化的照明控制。正文：随着国家综合实力的不断提升，人们对医院软、硬件要求提高，医院建筑工程的重要性和特殊性不言而喻。医院照明设计既要满足医护人员工作的需要，以及患者生理、心理健康恢复的要求，还要最大限度地节约用电,公共照明宜采用智能化的照明控制。案例概况某综合医院总建筑面积26580m2,地上九层,地下一层为设备用房及汽车库。地上一、二层设有医技用房，诊疗室、化验室、照相室、控制室、验血等；三七层为病房区、重症监护区等，八九层为手术区。照明节能设计选择适宜照度，满足照明功率密度值的节能要求设计中既要保证医疗功能性用房照明的特殊要求，又要考虑病人的心理健康需要。选择适宜照度、照明功能密度值，按照现行国家标准建筑照明设计标准GB50034-2013执行。表1医疗建筑照明标准值照明光源：均采用节能型光源,光源显色指数Ra80,色温应在33OOK35OOK之间。候诊室、挂号厅照度为200Lx,大厅局部为采光顶棚，照明利用自然光与灯光结合的方式，考虑昼光平衡，屋顶设T8荧光灯自带电子镇流器。诊室照度3OOLx.医技科室照度300500Lx,设T8荧光灯自带电子镇流器。病房是病人治疗和康复的地方，顶灯设病床斜上方，T8荧光灯自带电子镇流器，避免对病人产生炫光。单侧排的病床，顶灯设置在护理通道上。病房设置地脚灯距地0.5m,供医护人员夜间查房和病员夜间使用，光源为LED型。每个床头设置局部照明灯，距地l4m,床头综合板设有固定式灯具，与医疗设备组合，病人可根据需要选择照明方式。重症监护室设置摇臂式或伸缩式壁灯-活动式灯具。手术室照明：一般照明、观片灯照明、指示照明及紫外线消毒灯的设置等。手术室、手术部清洁走廊、传染科、污物、污洗等处设置紫外线灯。手术室、ICU等监护病房须采用高显色性的光源，其中手术室、重症监护室中光源的显色指数Ra应900走廊照明与相邻房照明相协调，避免产生大的照明差异，照度不低于病房照度70%,走廊夜间照明设夜间地脚灯采用LED光源，不能照射到病房内,布置两病室之间。护理站是病人诊疗、治疗、处理日常事务、病人与护理人员联系的枢纽，吸顶设置T8荧光灯，光线好，明亮，护理台设置夜间工作灯。特殊场所的照明：磁共振扫描室、理疗室、脑血流图室等需要电磁屏蔽的地方，灯具采用了直流电源；测听室的照明采用白炽灯；眼科暗室采用可调光的白炽灯。疏散标志灯、应急照明灯等采用LED光源。办公区一般采用嵌入式铝隔栅T8荧光灯自带电子镇流器。室外庭院照明一部分为太阳能光源：太阳能庭院灯以太阳辐射能为能源，白天利用太阳能电池板给蓄电池充电，晚上蓄电池给庭院灯光源供电使用，可任意调整灯具的布局，安全节能无污染，充电及开/关过程采用智能控制，光控自动开关，无需人工操作，工作稳定可靠,节省电费，免维护。医院标示、招牌、宣传栏、指示路牌等，使用了大量的装饰灯具和广告灯箱，光源为LED,耗电量低、寿命长，节能显著以达到节能的成效。高效灯具选用效率高的照明灯具，荧光灯灯具效率不应低于下列标准：开敞式：75%,透明保护罩（玻璃或塑料）：65%,磨砂、棱镜保护罩（玻璃或塑料）：55%,格栅：60%o荧光灯配电子镇流器或节能电感镇流器，高压钠灯、金属卤素灯应配节能电感镇流器。照明节能控制方式医院照明设计要布局合理，不同建筑不同功能不同区域来确定照明方案，根据视觉作业要求确定合理的照度标准，合理的控制，节约能耗。分组、分区控制：门诊、医技、病房等处，面向患者的门厅、医疗主街、公共走廊、候诊处等公共场所的照明，在值班室、分诊台或护理台处集中控制，并根据室外自然采光和使用情况设分组、分区控制，病房、办公室等房间内控制。时间控制：病房内夜间照明灯可由护士站集中控制，首层大厅照明可分成白天、夜晚控制模式。智能控制：走廊公共照明及电梯前室照明采用i-BUS智能控制系统集中控制，并留有BA系统的接口，既可由护士站分层控制，又可由值班室进行统一控制，在夜间关闭一部分灯光或用调光控制来降低照度，以利于节能。楼梯间应急照明平时采用就地控制（用于消防灯具控制的开关均带指示灯），疏散指示灯采用平时常亮式，火灾时由消防控制室自动控制点亮全部应急照明和疏散指示灯。能效分析选择照明光源是节能的首要素,满足照度及色温的要求，利用自然光和照明结合科学的管理才能节约能耗。通过案例实际用电运行情况，分析现场反馈照明用电数据，约占总用电的1/5,除空调用电之外是医院运行中耗能很大的一部分。因此，照明节能成为医院节能中的一个关键领域。结语照明节能主要措施，采用高光效电源，节能灯具，满足照度、色温等要求，合理的照明设计，科学的管理控制方式，利用太阳能等光源，减少能耗,做到真正的节约能源,实现绿色经济，节能减排，任重而道远。
