掺量变化和掺加粉煤灰和硅灰的条件下磷酸钾镁水泥.docx

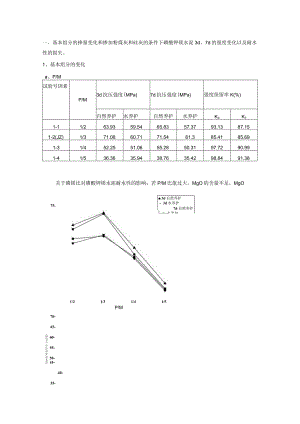

一、基本组分的掺量变化和掺加粉煤灰和硅灰的条件下磷酸钾镁水泥3d、7d的强度变化以及耐水性的损失。1、基本组分的变化a、P/M试验号因素P/M3d抗压强度(MPa)7d抗压强度(MPa)强度保留率K(%)自然养护水养护自然养护水养护K3K71-11/263.9359.5465.8357.3793.1387.151-2(JZ)1/371.0860.7171.5461.385.4185.691-31/452.2551.0655.2850.3197.7290.991-41/536.3635.9438.7635.4298.8491.38 3d自然养护 3d水养护7d自然养护7d水养护关于磷镁比对磷酸钾镁水泥耐水性的影响：若P/M比值过大，MgO的含量不足，MgO1/21/31/41/5P/M75-70-(Pd) UolSSJdOJ65-60-55-50-45-40-35-溶解量就不足，从而使水化产物量减少，而未反应的磷酸盐易使MPC基体开裂、吸湿，若P/M比值过小，则不能生成更多的水化物填充在未反应MgO颗粒之间。李东旭等研究表明,磷酸镁水泥的n(KH2PO4):n(MgO)越小，即MgO含量越高、磷酸盐含量越低，则其在水养条件下的抗压强度下降越小，耐水性就越好。b水胶比水胶比3d抗压强度（MPa）7d抗压强度（MPa）强度保留率K（%）自然养护水养护自然养护水养护K3K72-10.15操作成型困难2-2(JZ)0.1671.0860.7171.5461.385.4185.692-30.1753.8250.1860.2351.2193.2485.022-40.1852.6645.0453.9345.6985.5384.720.1600.1650.1700.1750.180W/B磷酸镁水泥材料的强度会随着水胶比的增加而降低。这是因为水胶比越大，多余的水分蒸发后在体系中也会留下大量的连通孔，体系孔隙率增大，为水渗入体系内部提供了通道，使得MPC强度下降，耐水性较差。但是水胶比并不是越小越好，水胶比越小，MPC的流动性就不够，操作成型困难，同时反应也不够充分，不利于生成更多有利于提高磷酸镁水泥的耐水性的水化产物MAP生成，强度会发生下降，耐水性也会降低。c、硼砂硼砂（）3d抗压强度（MPa）7d抗压强度（MPa）强度保留率K（%）自然养护水养护自然养护水养护K3K73-10凝结太快3-2(JZ)271.0860.7171.5461.385.4185.693-3451.447.0055.8451.491.4492.053-4649.3144.2255.2649.6189.6889.783d自然养护-3d水养护I-7d自然养护I7d未养护IIIII23456B2、掺加粉煤灰试验号因素粉煤灰(%)3d抗压强度(MPa)7d抗压强度(MPa)强度保留率K(%)自然养护水养护自然养护水养护K3K7JZO71.0860.7171.5461.385.4185.694-1543.238.2149.1639.4988.4580.334-21050.8945.2553.1848.7588.9291.674-31543.1538.746.0741.7289.6991.184-42041.8432.4542.5333.4177.5678.56在试验时发现粉煤灰的掺入量在20%时，浆体的流动性已经很差，最后发现试块表面有孔洞，并不密实，粉煤灰的“减水剂”作用并没有发挥出来。所以对粉煤灰成分，细度和烧失量的检测至关重要。而且可以发现随着粉煤灰的掺入，抗压强度有了一定程度的下降，但是强度在掺量为10%的时候相对来说是比较高的。其实粉煤灰对磷酸镁水泥抗压强度的影响有不同的研究结果，黄义雄指出在同一水胶比下，随着粉煤灰掺量增加，MPC抗压强度逐渐降低。毛敏指出随着粉煤灰掺量的增大，MPC抗压强度出现先增大后减小的趋势。3、掺加硅灰试验号因素硅灰(%)3d抗压强度(MPa)7d抗压强度(MPa)强度保留率K(%)自然养护水养护自然养护水养护K3K7JZ071.0860.7171.5461.385.4185.695-1550.6341.6662.756.582.2890.115-21052.2149.1364.0158.694.1091.555-31561.3555.3471.0365.1490.2091.715-42053.3349.6660.252.4693.1287.143d自然养护-3d水养护I-7d自然养护-7d水养护虽然硅灰具有微集料填充效应，但是由于硅灰的比表面积很大，引起了混合料总表面积的增加，导致浆体内部自由水减少，降低了流动性。此外，硅灰的火山灰活性效应使得浆体黏度增加、流动性降低，以至于在掺量为20%时，浆体几乎没有流动性。不过硅灰的掺入已使得磷酸镁水泥7d抗压强度基本达到净浆的强度。而且从目前的数据来看，硅灰对磷酸镁水泥耐水性的改善会优于粉煤灰。
