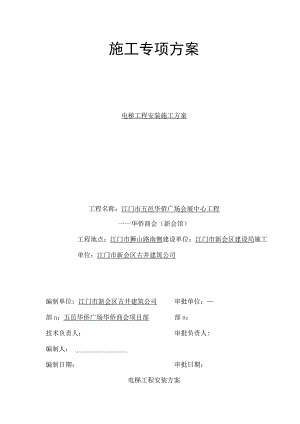

施工专项方案电梯工程安装施工方案工程名称：江门市五邑华侨广场会展中心工程一一华侨商会（新会馆）工程地点：江门市狮山路南侧建设单位：江门市新会区建设局施工单位：江门市新会区古井建筑公司编制单位：江门市新会区古井建筑公司审批单位：部n：五邑华侨广场华侨商会项目部部n：技术负责人：审批负责人:编制人：编制日期：审批日期：电梯工程安装方案一、工程概况江门市五邑华侨广场会展中心工程一一华侨商会(新会馆)为框架三层，采纳广州日立电梯有限公司生产的型号为GVF电梯。二、施工打算1 .电梯安装前，电梯井的碎强度等级、几何形体尺寸、标高、中心轴线等，应阅历收评定，符合设计要求与验评标准的规定。2 .检查混凝土机座与地脚螺栓的规格尺寸与位置、标高，混凝土强度等级，应符合设计要求。3 .检查预埋件的材质、规格、位置、标高、强度，应符合设计要求。其预埋件与建筑结构结合必需坚固牢靠。4 .清理干净电梯井内与井壁的杂物。5 .将施工中造成的建筑结构损坏部位修补完整。三、施工工期该电梯工程安装时间安排10天。四、施工组织电梯安装单位由江门市广州电梯工程有限公司施工，施工人员配备专业安装工4人，持证焊工1人，电工1人。另由土建施工队协作木工2人，瓦工2人，架子工2人。五、施工方法与主要施工技术措施(1)施工方法测量放线一脚手架具安装一导轨安装一曳引机安装一限速器与平安钳安装一曳引钢丝绳与平衡链安装一重量平衡装置安装一轿厢安装一轿厢门与厅门安装一平安爱护装置安装一电梯电气装置配线安装一电梯电气设备安装一电梯电气平安爱护装置安装(2)主要施工技术措施1 .导轨安装前，要对导轨支承架进行全面检查，并阅历收达到设计要求后方可进行导轨安装。2 .槽钢就位组装应严格限制水平度，用水准仪校正。水平度允许偏差为21000o3 .两根导轨之间的连接，应采纳导轨连接板和紧固件进行。4 .桦头与桦槽加工清度高，以确保楔合定位精确性。5 .为确保电梯运行的平稳性，应对导轨接头修整光滑平顺。6 .导向轮的位置应符合以下要求：导向轮与曳引轮端面的平行度允许偏差为Immo(a、b之差)沿垂度允许偏差为O.5mm。导向轮的位置偏差，在曳引轮的轴向方向上不应大于±1mm。在蜗杆的轴向方向上不应大于±2mm。7 .离心重锤式限速器在安装之前，必需经严格检查和试验，安装时严禁随意调整限速器的弹簧压力，以免影响限速器的动作速度。8 .在滚动导靴与导轨接触的工作面上，严禁加润滑油，以防滚轮打滑。9 .轿厢架组装应严格按下列要求做好：将下横梁水平放置在顶层井道梁内的支承梁上。校正下横梁上平面的水平度，其允许偏差为2/1000。沿电梯井道运行升降的方向，上下横梁的位置应以轿厢导轨为基准，精确地定位。下横梁定位之后固定坚固，防止移动。立柱安装要求在整个高程中其铅垂度允许偏差为L5mm。将立柱的下平面，桥厢底与平安钳的上平面三者用螺栓坚实，调整平安钳，使轿厢导轨侧面的工作面与平安钳楔块之间的间隙就为3mmo轿厢底座落在轿厢架的下横梁上，用水准仪校正，用四组垫木垫平，以调整水平度。水平度允许偏差为21000o每层轿厢壁通过压条、通风口垫和下围裙与轿厢底相连接。相邻轿厢壁之间压条连接。轿厢顶框以压条与轿厢壁连接紧固。10 .电梯电气装置配线安装中，配线的型号、规格与配线方式，必需符合设计要求和国家现行有关技术标准的规定，常规采纳额定电压不低于500V的铜芯绝缘导线。11 .电线管应用卡子固定，固定点的间距应匀称，间距不应大于3m。与电线槽连接处应用锁紧螺母锁紧，其管口应装设护口。12 .电线槽安装必需坚固，每根电线槽固定点不应少于2点，并列安装时保证槽盖便于开启。13 .机械选层器的安装位置应合理、固定坚固，便于检查与修理。14 .电气系统中的平安爱护装置安装应严格执行验收与检查工作。对于配电线路，要仔细检查各项目有无错相、断相、欠电压、过电流，与其弱磁、超速、分速度等。15 .电梯运行试车前，应仔细清理机房、井道，确保电梯的正常运行。16 .测量电梯的平层精确度应分别以空载与额定起重量作上、下运行，并分别在底层的上一层、中间层、顶层的下一层测量其平层精确度。（3）平安技术措施1 .安装和拆卸过程中，要有专人统一指挥，并熟识图纸，安装程序与检查要点。2 .安装人员必需经过有关专业培训取得岗位证书后才上岗作业。3 .安装时高空作业人员必需系平安带，全部参与安装人员必需戴平安帽，穿防滑鞋。4 .导轨框架每节的联结必需坚固。5 .每天工作完毕后应将电源切断、并上锁。6.电梯安装完毕，应经有关技术监督部门进行检查，阅历收合格后方可勤劳的蜜蜂有糖吃投入正式运用。
