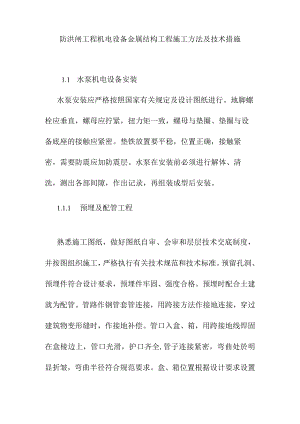

防洪闸工程机电设备金属结构工程施工方法及技术措施1.1 水泵机电设备安装水泵安装应严格按照国家有关规定及设计图纸进行。地脚螺栓应垂直，螺母应拧紧，扭力矩一致，螺母与垫圈、垫圈与设备底座的接触应紧密。垫铁放置要平稳，位置正确，接触紧密，需要防震应加防震层。水泵在安装前必须进行解体、清洗，测出各部间隙，作出记录，再组装成型后安装。1.1.1 预埋及配管工程熟悉施工图纸，做好图纸自审、会审和层层技术交底制度，并按图组织施工，严格执行有关技术规范和技术标准。预留孔洞、预埋件符合设计要求，预埋件牢固、强度合格。预埋时配合土建就为配管。管路作钢管套管连接，用跨接方法作接地连接，穿过建筑物变形缝时，作接地补偿。管口入盒、箱，用跨接地线焊固在盒棱边上，管口光滑，护口齐全,管子连接紧密，弯曲处於明显折皱，弯曲半径符合规范要求。盒、箱位置根据设计要求设置正确，用砂浆稳住固定。桥架预留孔根据现场实际情况定位留孔，开孔合适。配电箱预留孔位置正确，箱体开孔合适。室内外电缆沟、路灯、信号灯等管线配合土建施工就位，根据设计要求进行预埋。LL2电缆敷设所有材料、规格型号符合设计要求，电缆外观好无损，铠装无锈蚀，於机械损伤等现象，敷设前进绝缘遥测。变电所配电间的电缆采用电缆沟直埋敷设，敷设前先清除沟内杂物。电缆在沟内敷设时有适量的蛇形弯，电缆的两端留适当余度，电缆弯曲半径符合规范要求。电缆敷设完毕,会同监理进行验收，合格后，用盖板盖好。I L3动力照明配电柜、控制台、闸门控制箱、配电箱安装配电柜、控制台、闸门控制箱落地安装，安装前先查对柜的型号、规格是否符合设计要求，柜内配件是否齐全、完整。根据设计要求，电柜距墙1米，槽钢基础加工完毕后，配合上建安装于沟边两侧，安装时用水平尺、小线找平直角，再固定牢固，地线焊接好，保证接地可靠，槽钢顶部高出场面IOmn1。柜安装到位后，用拉线找平直，高低差用钢垫片调整，柜与柜间连接牢固。在送电调试前再进行一次通电前检查，进行绝缘遥测并做好记录，确认无误后按试运行程序逐一送电至用电设备，发现问题及时解决。操作台、控制箱安装到位，线路问题及时解决。配电箱安装根据设计进行，底口距地L5米。安装时位置正确，部件齐全，箱体开孔合适，箱盖紧贴墙面，箱内配件排列整齐，并绑扎成束，在活动部位两端固定，导线压头牢固可靠，零线经端子排连接。配电箱垂直偏差小于3.II 4穿线、灯具、开关、插座等安装根据设计要求选择BVL5线作照明线,BV25线作插座线,相线、零线及保护地线以颜色区分。在穿线钱先检查各管口的护口是否完整，有遗漏或破损的进行补齐和更换。导线的连接按规范要求的方法进行连接、包扎，然后进行绝缘遥测，检查是否符合有关验收和质量验评标准的规定。灯具、开关、插座的规格型号符合设计要求，安装时位置正确，导线进入灯具处的绝缘良好，留有适量余地。成排器具的中心线偏差不超过5mmo开关、插座盒内清洁，表面整洁，盖板紧贴建筑物表面。开关、插座面板并列安装时，高度差不超过0.5mm,同一场所的高度差不超过5b灯具安装牢固可靠。LL5防雷及接地装置安装防雷接地配合土建浇筑底板前，做好底板与柱筋的连接,避雷线上应做好标记，屋面部分避雷网配合土建预埋好固定支架，避雷跨接符合规范要求。保护接地预制好接地角钢并镀锌，按图纸选定位置，打入接地极，用接地母线跨接，跨接部分做好防腐处理，引入室内。L2金属结构工程1.2.1原材料根据图纸设计要求及技术规范要求，对板材、型钢、铸钢、止水橡皮、焊接材料等，组织原材料时，保证完全符合施工图纸规定。材料机械性能和化学成分，符合现行国家标准和部颁标准，并具有质保书和出厂合格证，对每种材料按技术规范进行复查。L2.2刚结构的制作钢结构的制作，从选料开始到放样、号料、切割、焊接的各工艺过程严格按规范要求和制作要点进行，对各种偏差控制在允许偏差范围内。由于闸门的重量和平面尺寸都较大，故砸门采用工厂制作，现场拼装。L2.3刚结构的吊装侧、底止水橡皮安装平直度及压缩量，均确保符合图纸和标书技术规范要求。用吊机把门叶吊入门槽，待门叶放到底后，检查侧轮、主轮间隙，底滚轮与底槛接触情况，两侧止水及底止水橡皮压缩情况，如不符合规范必须及时进行调整，确保完全符合设计要求，并做好检测记录备查。L2.4防腐处理所有感和结构的表面需作防腐处理的部位均需按照设计图纸的要求进行防腐或防锈处理，防腐用的材料要满足设计要求和规范要求。
