贾家场镇西北侧安置点项目--室外声环境模拟分析报告.docx

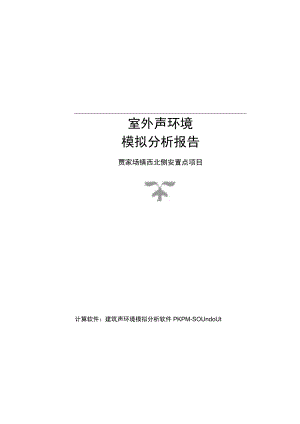

室外声环境模拟分析报告贾家场镇西北侧安置点项目计算软件：建筑声环境模拟分析软件PKPM-SOUndoUt室外声环境模拟分析报告项目名称：贾家场镇西北侧安置点项目项目地址：建设单位：设计单位：参与单位：规范标准参考依据：1、成都市绿色建筑施工图设计与审查技术要点2021版2、民用建筑绿色性能计算标准JGJ/T449-20183、声环境质量标准GB3096-20084、环境影响评价技术导则声环境HJ2.4-20095、声环境功能区划分技术规范GB/T15190-2014一.建筑概况图1建筑群平面效果图表1建筑群信息统计表建筑物名称标高(m)建筑物高度(口)1#0.0018.152#0.0018.-153#0.0018.754#0.0019.205#0.0019.206#0.0017.857#0.0020.558#0.0017.109#0.0020.9010#0.0022.2011#0.0022.2012#0.0027.5513#0.0019.95IW0.0019.9515#0.0019.9516#0.0019.9517#0.0019.9518#0.0019.9519#0.0017.1020#0.0017.IO21#0.0017.1022二0.0017.1023#0.0017.1024#0.0017.1025#0.0017.1026#0.0013.50门卫0.004.00二.标准详情2.1评价要求成都市绿色建筑施工图设计与审查技术要点2021版中有关室外声环境的具体要求如下：3.1.2.27场地内的环境噪声优于现行国家标准声环境质量标准GB3096-2008的要求，评价总分值为10分,并按下列规则评分：1环境噪声值大于2类声环境功能区标准限值，且小于或等于3类声环境功能区标准限值，得5分。2环境噪声值小于或等于2类声环境功能区标准限值，得10分。2.2环境噪声要求声环境质量标准GB3096-2008规定了各类声环境功能区限值，详情见表2。表2环境噪声限值（单位：dB（A）声环境功能区类别昼间夜间声环境功能区类别包含区域05040康复疗养区等特别需要安静的区域。15545以居民住宅、医疗卫生、文化教育、科研设计、行政办公为主要功能，需要保持安静的区域。26050以商业金融、集市贸易为主要功能，或者居住、商业、工业混杂，需要维护住宅安静的区域。36555以工业生产、仓储物流为主要功能，需要防止工业噪声对周闱环境产生严重影响的区域。4Ia7055指交通干线两侧一定距离之内，需要防止交通噪声对周围环境产生严重影响的区域，包括4a类和4b类两种类型。；4a类为高速公路、一级公路、二级公路、城市快速路、城市主干路、城市次干路、城市轨道交通（地面段）、内河航道两侧区域，4b类为铁路干线两侧区域。4b7060注：根据中华人民共和国环境噪声污染防治法，“昼间”是指6:00至22:00之间的时段；“夜间”是指22:00至次日6:00之间的时段。三.模拟概述3.1 原理概要声环境影响预测步骤：L建立坐标系，确定各声源坐标和预测点坐标，并根据声源性质以及预测点与声源之间的距离等情况，建立道路、停车场等噪声数学模型；2、根据已获得的声源源强的数据和各声源到预测点的声波传播条件资料,计算出噪声从各声源传播到预测点的声衰减量，由此计算出各声源单独作用在预测点时产生A声级。其计算原理可参见声屏障声学设计和测量规范HJT90-2004、公路建设项目环境影响评价规范JTGB03-2006等。根据清华大学主编、中国建筑科学研究院等单位参编的民用建筑绿色性能计算标准中的规定,室外声环境模拟的声接收面网格设定需满足：1）室外声场的水平声接收地面距离地面高度应为1.2m1.5m;2）建筑立面的声接收面距离墙壁和窗户应为1m。3）应将声接收面网格划分成多个等大的正方格，网格应完全覆盖计算的整体区域。4）声接收面网格宜采用3m10m的正方形网格,也可结合建筑尺度和高度设定。5）对有起伏的地形宜采取优化接收面网格，网格面可随着地形过渡变化。3.2分析软件本报告主要采用建筑声环境模拟分析软件PKPM-S。UndoUt进行建模和室外噪声模拟，分析场地内噪声分布情况是否达到成都市绿色建筑施工图设计与审查技术要点2021版和声环境质量标准GB3096-2008的要求。建筑声环境模拟分析软件PKPM-SOUndOUt是一款由中国建筑科学研究院开发的噪声模拟分析软件，计算原理源于国际标准化组织规定的£09613-2:1996户外声传播的衰减的计算方法、国内公布的GB/T17247.2-1998声学户外声传播的衰减第2部分：一般计算方法和环境影响评价技术导则HJ2.4-2009.JTGB03-2006公路建设项目环境影响评价规范等。其主要计算模块包括道路、高架桥、铁路、停车场、设备等；软件中对噪声物理原理的描述、声源条件的界定、噪声传播过程中应考虑的影响因素以及噪声计算模式等方面与标准中的有关规定相符。四、模拟设置4.1 模拟条件表3建筑全楼设置的典型监测点建筑名称楼层编号典型监测点距地面高度（In）距建筑轮廓距（m）典型监测点数1:（个）Is11.21.0242#I1.21.0：13#11.21.0344#11.21.()135#I1.21.0116#11.21.0317#11.21.0138#I1.21.0：79#11.21.02910811.21.018：I二I1.21.：|T12#11.21.03413#11.21.04014#I1.21.02115#11.21.02116#11.21.01717#I1.21.：|3218#11.21.03219811.21.0222。二I1.21.03521#11.21.02222#11.21.()292：；二I1.21.024#11.21.03225#11.21.029263I1.21.0T门卫I1.21.(13表4网格参数平面网格立面网格网格间距（In）网格高度（）网格数量（个）最大网格间距（B）网格与墙体间距（B）网格数量（个）3.OO1.20447263.001.00108024.2 参数设置4.2.1 区域划分依据声环境功能区划分技术规范GB/T15190-2014中对声功能区的划分的规定以及项目区域使用功能特点和环境质量要求，将项目规划用地分为以下功能区域。表5声功能区域划分表声功能区域名称区域内建筑名称声环境功能区类别噪声限值KdB(A)昼间夜间默认区域11#、2#、3#、4#、5#、6#、7#、8#、9#、10#、11#、12#、13#、14#、15#、16#、17#、18#、19#、20#、21#、22#、23#、24#、25#、26#、门卫1类（以居民住宅、医疗卫生、文化教育、科研设计、行政办公为主要功能，需要保持安静的区域。）55-154.2.2 道路噪声源边界条件表6公路噪声计算边界条件表公路名设置项小型汽车中型汽车重型汽车昼间夜间昼间夜间昼间夜间道路车辆数/h8441880000速度(km/h)30.0030.000.000.000.000.00道路2车辆数/h8441880000速度(km/h)30.0030.000.000.000.000.00道路3车辆数/h8441880000速度(km/h)30.0030.000.000.000.000.00道路4车辆数/h8441880000速度(km/h)20.0020.000.000.000.000.00道路5车辆数/h8441880000速度(km/h)20.0020.000.000.000.000.00五、模拟分析5.1 典型监测点噪声分析5.1.1 区域红线1图21#典型监测点噪声值示意图表71#典型监测点噪声值汇总表建筑名称典型U支测点噪声值达标情况编号标高(In)昼间夜间1#11.2052.045.5达到2类21.2051.2-11.7达到2类31.2050.243.7达到2类41.2049.442.9达到2类51.2050.5-14.0达到2类61.2052.145.6达到2类71.2053.2-16.7达到2类81.2045.539.0达到2类91.2055.63.1达到2类101.2058.8工.工达到3类未达到2类111.2059.252.7达到3类未达到2类121.2057.5JoT达到3类未达到2类131.2060.053.5达到3类未达到2类141.2058.952.1达到3类未达到2类151.2058.451.9达到3类未达到2类161.2057.651.1达到3类未达到2类171.2054.417.9达到2类181.2054.147.6达到2类191.2053.2-16.7达到2类201.2056.119.6达到2类211.2055.849.3达到2类221.2055.8-19.3达到2类231.2053.7-17.2达到2类241.2053.31(5.S达到2类图32#典型监测点噪声值示意图表82#典型监测点噪声值汇总表建筑名称典型U支测点噪声值达标情况编号标高(In)昼间夜间2#11.2049.142.6达到2类21.2045.238
