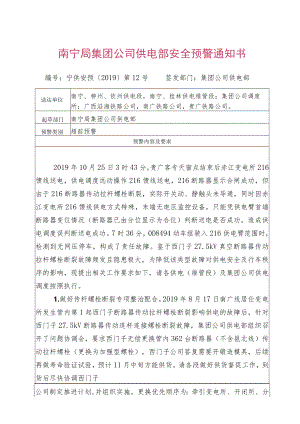

南宁局集团公司供电部2019年第12号安全预警通知书.docx

南宁局集团公司供电部安全预警通知书编号：宁供安预2019第12号签发部门：集团公司供电部送达单位南宁、柳州、钦州供电段，南宁、桂林供电维管段；集团公司调度所；广西沿海铁路公司，南广铁路公司，贵广铁路公司。起草部门南宁局集团公司供电部预警类别超前预警预警内容及要求2019年10月25日3时43分，贵广客专天窗点结束后赤江变电所216馈线送电，供电调度远动操作216馈线送电，216断路器显示合闸成功，但由于216断路器传动拉杆螺栓断裂，实际开关动、静触头未导通，同时因赤江变电所216馈线供电方式特殊，末端无电压监控设备，只能凭供电臂首端断路器变位情况（断路器已由分位显示为合位）判断送电是否成功，造成供电调度误判断送电成功。7时36分，0D8494动车组驶入216供电臂范围时，检测到无网压停车，构成了责任故障。鉴于西门子27.5kV真空断路器传动拉杆螺栓断裂故障频发且隐患极大，为降低该类型故障对供电安全及行车秩序的影响，现提出相关工作要求如下，请各供电（维管段）及集团公司供电调度按照执行。1.做好传杆螺栓断裂专项整治配合。2019年8月17日南广线居仕变电所发生管内第1起西门子断路器传动拉杆螺栓断裂影响供电的故障后，针对西门子27.5kV断路器传动连杆连接螺栓断裂故障，集团公司供电部组织召开了问题协调会，要求西门子无偿更换管内362台断路器（不含邕北线）传动拉杆螺栓（更换为加强型螺栓），西门子公司答复需要开锻造模具，后续再做寿命验证试验，预计11月中旬方能供货。请各段做好供货督促工作，到货后尽快协调西门子公司制定推进计划,并组织实施。更换优先顺序为：牵引变电所、开闭所、分区所、AT所。为加快该项整治进度，在更换分区所、AT所传杆螺栓时，允许将AT所、分区所（贵广客专分区所除外）全所退出后在天窗点外进行。传杆螺栓更换工作力争春运前全部完成，确保春运供电安全。2 .加强特殊馈线送电后验（带）电确认工作（长期）。针对类似赤江变电所216馈线供电臂末端没有电压监测，送电后无法确认是否送电成功的情况，对有人值班（守）的牵引变电所，在相关馈线送电后要求值班（守）人员通过馈线带电指示器显示进行确认，如未安装馈线带电指示器，要求双人值班（守）牵引变电所值班（守）人员在馈线抗雷圈出线侧进行验电确认。对于末端无电压监测，且未安装馈线带电指示器的牵引变电所、开闭所馈线，要求2020年6月30日前完成具备无线数据传输功能的带电指示器加装工作。加装完成前，馈线采用西门子27.5kV断路器（邕北线除外）的单（无）人值守牵引变电所，暂时恢复双人值守模式。3 .做好特殊馈线送电或跳闸后检查确认工作（过渡期间）。对采用西门子27.5kV断路器的馈线，除邕北线外，在西门子公司未完成断路器传动拉杆螺栓更换前,当供电调度远动操作西门子27.5kV断路器或出现故障保护装置动作驱使断路器跳闸后,值守人员除通过验电确认或带电显示器状态确认停带电状态外,还需打开相关西门子27.5kV断路器操作机构箱，检查传动拉杆螺栓是否存在断裂情况,发现异常情况及时汇报供电调度，听从供电调度指挥。因传动拉杆螺栓断裂检查具有一定专业性，请各段及时对相关变电所的值班（守）人员进行西门子27.5kV断路器传动拉杆螺栓断裂检查培训及安全注意事项培训，确保检查确认工作安全可靠。4 .供电调度做好远程倒闸操作前通知工作。对于倒闸操作后需要值班（守）人员现场验电或确认带电显示情况、传动拉杆螺栓状态检查的远程操作,集团公司供电调度在远程操作前需电话通知变电所值班（守）员做好准备。5 .做好西门子断路器备品备件储备。鉴于西门子27.5kV断路器器故障高发,请各段结合本段西门子27.5kV断路器器储备标准及日常消耗情况，及时联系督促西门子提供断路器备品备件，以便于故障应急更换，减少故障影响范围及时间。收到安全预警通知书后，各段要立即组织落实，并于2019年11月10日前将具体排查和整改情况书面打印、经分管领导审核盖章后报供电部，电子版同时报供电部安全设备科及牵引供电科内网邮箱。附件：管内馈线末端无电压监测设备牵引所亭及馈线统计列表附件管内馈线末端无电压监测设备牵引所亭及馈线统计列表序号线别所亭名称末端无电压监测设备愤线号末端无电压监测设备馈线数量（条）末端无电底监演I馈线是否巳安装带电指示器目前所字值守状态备注是否涉及动车路径1南广线贵港变电所216KX1是单人值守是2南广线凌村开闭所281KX>282KX2是无人值守是3贵广客专赤江变电所215KX、216KX2是双人值守是4贵广客专定江开闭所271KX272KX2是无人值守是5衡柳线桂北开闭所282KX285KX>286KX、287KX、288KX、289KX、290KX7无单人值守是6衡柳线青茅开闭所211KX、213KX2无无人值守否7柳南客专南宁东变电所211KX、212KX>213KX、214KX、215KX、216KX、217KX>218KX>219KX>220KX、217KX、225KX>216KX16是单人值守是8凰北线五象南变电所213KX、214KX>215KX、216KX4否双人值守否9南昆客专鹅城变电所218KX>220KX2是单人值守是10凰北线钦州东变电所217KX1是双人值守否11邕北线北海分区所211KX、212KX2否无人值守否兼开闭所12钦防线茅岭变电所215KX、217KX2否双人值守否13钦防线防城港分区所兼开闭所21IKX1否无人值守否14湘桂线黎塘开闭所295KX、296KX、297KX3否无人值守否15黎湛线玉林变电所211KX>212KX、213KX、214KX、219KX5否单人值守是16黎湛线黎铁变电所215KX1否单人值守否17黎湛线松柏岭变电所211KX、213KX2否双人值守否18黎湛线塘口开闭所253KX、263KX2否无人值守否19黎湛线湛江分区所兼开闭所251KX、252KX、253KX、254KX4否无人值守否20田靖线定造变电所2UKX、212KX2否双人值班否21田靖线足荣变电所2HKX、212KX2否双人值班否22田靖线大道变电所211KX>212KX2否双人值班否23南昆线南宁南变电所211KX、212KX、213KX、214KX>216KX、217KX、218KX、7否双人值班否24南昆线田林变电所211KX>212KX2否双人值班否25南昆线平林变电所2HKX、212KX2否双人值班否26南昆线册亨变电所211KX>212KX2否双人值班否27南昆线龙广变电所211KX>212KX2否双人值班否28南昆线南宁南开闭所211KXs212KX、213KX、214KX、215KX、216KX>217KX7否无人值守否29黔桂线柳南变电所211KXx212KX、6无单人值守否213KX>215KX219KX、223KX30黔桂线洛满变电所211KX>212KX>214KX、216KX4无双人值守否31黔桂线洛东变电所211KXx212KX2无双人值守否32黔桂线叶茂变电所211KXx212KX2无单人值守否33黔桂线都街变电所211KX、212KX2无双人值守否34黔桂线六甲变电所211KX、212KX2无双人值守否35黔桂线车河变电所21IKXx212KX2无双人值守否36黔桂线南丹变电所211KX.212KX2无单人值守否37黔桂线泗亭变电所211KXx212KX2无双人值守否38黔桂线金城江开闭所212KX、213KX2无单人值守否39黔桂线柳州开闭所211KX.212KX215KX、216KX4无无人值守是40南防线宁村变电所211KX、213KX2否双人值班否41南防线小董变电所21IKXs213KX2否双人值班否合计12641
