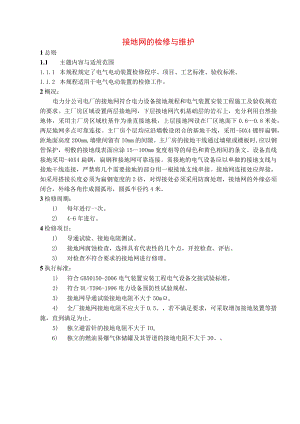

接地网的检修与维护1总则1.1 主题内容与适用范围1.1.1 本规程规定了电气电动装置检修程序、项目、工艺标准、验收标准。1.1.2 本规程适用于电气电动装置的检修工作。2概况：电力分公司电厂的接地网符合电力设备接地规程和电气装置安装工程施工及验收规范的要求。主厂房区域设置两层接地网，下层接地网汽机基础层的岩石上，充分利用自然接地体，采用主厂房区域柱基作为垂直接地极，上层接地网设在厂区地面下0.60.8米处，两层地网多点可靠连接。主厂房个层均应沿墙敷设闭合的基地干线，采用-50X4镀锌扁钢，距地面高度20Omm,墙壁间留有IOmm的间隙。主厂房的接地干线通过墙壁或楼板时,应以钢管保护，明敷的接地线表面应涂1510Omm宽度相等的绿色和黄色相间的条文。设备直线接地采用-40X4扁钢，扁钢和接地网可靠连接。需接地的电气设备应以单独的接地支线与接地干线连接，严禁将几个需要接地的部分用一根接地支线串接。接地网连接处应焊接，如采用搭接长度必须为扁钢宽度的2倍，对焊接处必须采用防腐处理，接地网的外缘必须闭合，外缘各角作成圆弧形，圆弧半径约4米。3检修周期：1) 每年进行一次。2) 4-6年进行。4检修项目：1) 导通试验、接地电阻测试。2) 接地网腐蚀检查，选择具有代表性的几个点，开挖检查、评估。3) 对检查不符合要求的接地网进行修理。5执行标准：1) 符合GB50150-2006电气装置安装工程电气设备交接试验标准。2) 符合DL-T596-1996电力设备预防性试验规程。3) 接地网导通试验接地电阻不大于50mo4) 全厂接地网接地电阻不应大于0.5。，若不满足要求，可采取增加接地装置等措施，直到满足为止。5) 独立避雷针的接地电阻不大于IOo6) 独立的燃油易爆气体储罐及其管道的接地电阻不大于30。勘误表页码错误内容更正内容
