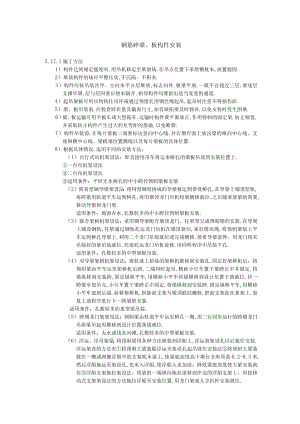

钢筋碎梁、板构件安装3.17.1施工方法1）构件达到规定强度时,用吊机移运至堆放场,在吊点位置下承垫横枕木,放置稳固.2）堆放构件的场应平整压实,不沉陷、不积水.3）构件应按吊装次序、方向水平分层堆放,标志向外,板梁平放,一般不宜超过三层,要逐层支撑牢固,层与层间要以垫木隔开,相邻构件间要留出适当宽度的通道.4）起吊梁板可用吊钩钩住吊环或通过预留孔用钢丝绳起吊,起吊时注意不得损伤碎.5）梁、板吊装前,应检查碎质量及截面尺寸,如有缺陷要及时修补,以免安装时发生困难.6）梁、板运输可用平板车或大型拖车,运输时构件要平衡放正,作用特制的固定架,防止倾复,并采取防止构件产生过大的负弯距的措施,以免断裂.7）构件吊装前,在每片梁板二端要标出竖向中心线,并在墩台面上放出梁的纵向中心线、支座纵横中心线、梁板端位置横线以及每片梁板的具体位置.8）根据具体情况,选用不同的安装方法：（1）自行式吊机架设法：即直接用吊车将运来桥孔的梁板吊放到安装位置上.一台吊机架设法二台吊机架设法适用条件：平坦无水桥孔的中小跨径预制梁板安装（2）简易型钢导梁架设法：将用型钢组拼成的导梁移运到架设桥孔,在导梁上铺设轻轨,将碎梁用轨道平车运到桥孔,再用墩顶龙门吊机将梁横移就位,之后随着架梁的需要,移动导梁和龙门架.适用条件：地面有水,孔数较多的中小跨径预制梁板安装.（3）联合架桥机架设法：采用钢导梁配合墩顶龙门、托架等完成预制梁的安装.在导梁上铺设钢轨,托架通过钢轨托运龙门吊机在墩顶就位,系好缆风绳,将预制梁装上平车运到桥孔导梁上,利用二个龙门吊装就位或完成横移,接着导梁前伸，用龙门将未吊装好的梁吊装就位,托架托运龙门吊机前移,用同样程序中吊装下孔.适用条件：孔数较多的中型梁板吊装.（4）双导梁架桥机架设法：将轨道上拼装的架桥机推移到安装孔,固定好架桥机后，将预制梁由平车运至架桥机后跨,二端同时起吊,横移小行车置于梁跨正中并固定,将梁纵移到安装跨,固定纵移平车,用横移小平车将梁横移到设计位置下落就位,待一跨梁全部吊完,小行车置于梁跨正中固定,将梁纵移到安装跨,固定纵移平车,用横移小平车退到后端,前移架桥机,拆除前支架与墩顶联结螺栓,把前支架挂在鼻架上.重复上述程序进行下一跨梁的安装.适用条件：孔数较多的重型梁吊装.（5）跨墩龙门架架设法：预制梁由轨道平车运至桥孔一侧,用二台同步运行的跨墩龙门吊将梁吊起再横移到设计位置落梁就位.适用条件：无水或浅水河滩,孔数较多的中型梁板安装.（6）浮运、浮吊架梁：将预制梁用各种方法移装到浮船上,浮运到架设孔以后就位安装.浮运架设的方法有将预制大梁装船浮运至架设孔起吊就位安装法将预制大梁装载在一艘或两艘浮船中的支架枕木梁上,使梁底高度高于墩台支座顶面0.2-0.3米,然后浮船拖运至架设孔,充水入浮船,使浮船入水加深，降低梁底高度使大梁安装就位浮船支架拖拉架设法：将梁的一端纵向拖拉滚移到岸边的浮船支架上，再按移动式支架架设法的方法拖拉浮船至安装位置,用龙门架或人字扒杆安装就位.预制梁装船的方法有用大吨位、大伸幅的吊车将梁从岸上吊装至浮船上用大吨位、大伸幅的浮式吊机将梁从岸上吊至浮船上用栈桥码头将预制梁纵向拖拉上船用栈桥码头横移大梁上船.
