数控行业必备知识点.docx

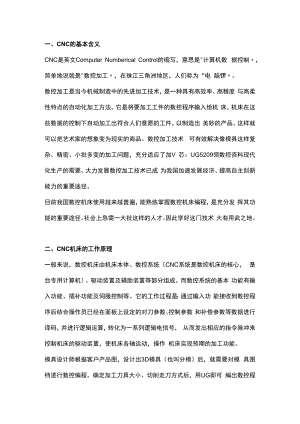

一、CNC的基本含义CNC是英文Computer Numberical Control的缩写，意思是"计算机数 据控制，简单地说就是"数控加工，在珠江三角洲地区，人们称为“电 脑锣。数控加工是当今机械制造中的先进加工技术，是一种具有高效率、高精度 与高柔性特点的自动化加工方法。它是将要加工工件的数控程序输入给机 床，机床在这些数据的控制下自动加工出符合人们意愿的工件，以制造出 美妙的产品，这样就可以把艺术家的想象变为现实的商品。数控加工技术 可有效解决像模具这样复杂、精密、小批多变的加工问题，充分适应了加V 芯：UG5209领数控资料现代化生产的需要。大力发展数控加工技术已成 为我国加速发展经济、提高自主创新能力的重要途径。目前我国数控机床使用越来越普遍，能熟练掌握数控机床编程，是充分发 挥其功能的重要途径。社会上急需一大批这样的人才。因此学好这门技术 大有用武之地。二、CNC机床的工作原理一般来说，数控机床由机床本体、数控系统（CNC系统是数控机床的核心， 是台专用计算机）、驱动装置及辅助装置等部分组成。而数控系统的基本 功能有输入功能、插补功能及伺服控制等。它的工作过程是：通过输入功 能接收到数控程序后结合操作员已经在面板上设定的对刀参数、控制参数 和补偿参数等数据进行译码，并进行逻辑运算，转化为一系列逻辑电信号， 从而发出相应的指令脉冲来控制机床的驱动装置，使机床各轴运动，操作 机床实现预期的加工功能。模具设计师根据客户产品图，设计出3D模具（也叫分模）后，就需要对模 具图档进行数控编程。确定加工刀具大小、切削走刀方式后，用UG即可 编出数控程序。这个数控程序是个文本文件，里面是机床能识别的代码。 机床操作员收到程序单及数控程序后，就要按要求在数控机床工作台上装 夹工件，在主轴上装上刀具，按要求对刀，在机床面板中设定对刀参数， 根据机床的具体情况修改个别指令后就通过网络DNC把数控程序传给机 床。机床上的刀具在这些数控指令的控制下进行切削运动，其他冷却系统 同步工作，这样一条接着一条的程序都执行完，模具就加工出来了。三、CNC加工工艺的特点CNC数控加工工艺是机械加工的一种，也遵守机械加工切削规律，与普通 机床的加工工艺大体相同。由于它是把计算机控制技术应用于机械加工之 中的一种公众号：UG编程大本营自动化加工，因而具有加工效率高、精度 高等特点，加工工艺有其独特之处，工序较为复杂，工步安排较为详尽周 密。CNC数控加工工艺包括刀具的选择、切削参数的确定及走刀工艺路线的设 计等内容。CNC数控加工工艺是数控编程的基础及核心，只有工艺合理， 才能编出高效率和高质量的数控程序。衡量数控程序好坏的标准是：最少 的加工时间、最小的刀具损耗及加工出最佳效果的工件。数控加工工序是工件整体加工工艺的一部分，甚至是一道工序。它要与其 他前后工序相互配合，才能最终满足整体机器或模具的装配要求，这样才 能加工出合格的零件。数控加工工序一般分为粗加工、中粗清角加工、半精加工及精加工等工步。 粗加工要尽量选用较大的刀，在机床功率或刀具能承受的范围内尽可能用 较大切削量快速地切除大量的工件材料。为了防止粗加工时的切削振动使 工件松动，在开粗后应该及时校表检查，必要时重新对刀。可以在开粗后 进行基准面的精加工光刀，为以后校表检查做好准备。对于具有复杂型腔的工件，由于开粗用了较大刀具，使得角落处残存大量 的余量，必须用比粗加工时较小的刀具进行二次开粗或清角。加工面积比 较大的情况下，为了减少刀具损耗可以进行半精加工。以上各步为了防止过切都必须留足够多的余量，最后进行精加工工序。一 般情况下，尽量在机床上检验，合格后才拆下，再准备下一件加工。四、CNC刀具的选择和选购常用的数控铳刀具按形状分为平底刀、圆鼻刀和球刀3种。（1）平底刀平底刀也叫平刀或端铳刀，周围有主切削刃，底部为副切削刃。可以用于 开粗及清角、精加工侧平面及水平面。常用的有ED20、ED19.05（34英 寸）、EDl6、ED15.875 （ 5/8 英寸）、ED12x EDl0、ED8、ED6、ED4、 ED3、ED2、EDI.5、EDI、ED0.8 及 ED0.5 等。E 是 EndMilI 的第一个字 母；D表示切削刃直径。一般情况下，开粗时尽量选较大直径的刀，装刀时尽可能短，以保证有足 够的刚度，避免弹刀。在选择小刀时，要结合被加工区域，确定最短的刀 锋长及直身部分长，选择本公司现有的最合适的刀。如果侧面带斜度叫斜度刀，可以精加工斜面。(2)圆鼻刀圆鼻刀也叫平底R刀，可用于开粗、平面光刀和曲面外形光刀。一般角半 径为R0.1R80 一般有整体式和镶刀粒式的刀把刀。镶刀粒的圆鼻刀也叫“飞刀"，主要用于大面积的开粗及水平面光刀。常用的有ED3OR5、 ED25R5. ED16R0.8. ED12R0.8及ED12R0.4等。飞刀开粗加工尽量选 大刀，加V芯：UG5209领数控资料加工较深区域时，装刀长度先装短加 工较浅区域，再装长加工较深区域，以提高效率且不过切。(3)球刀球刀也叫R刀，主要用于曲面中光刀及光刀。常用的球刀有BD16R8. BD12R6x BD10R5x BD8R4、BD6R3s BD5R2.5 (常用于力口工流道)、 BD4R2、BD3R1.5. BD2R1、BD1.5R0.75 及 BDlRO.5。B 是 BallMiII 的 第一个字母。一般情况下，要通过测量被加工图形的内圆半径来确定精加工所用的刀具， 尽量选大刀光刀、小刀补刀加工。
