注塑模具介绍.ppt

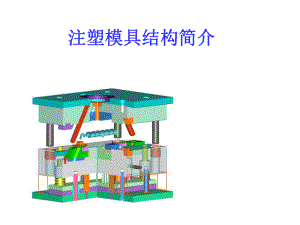

注塑模具结构简介注塑模具结构简介一、何谓注塑成型一、何谓注塑成型 将塑料原料利用注塑机及模具制造成塑胶产品的工法称之为注塑成型塑料原料烘干成型机模具产品加热、射出成型、冷却成型一周期的工序合模升压射出保压冷却开模顶出次循环循环开始 二、二、注注塑塑模之模之概念概念 塑胶原料经烘干，加料至料筒內,受热呈熔融状态,在螺杆或活塞的推动下,经喷嘴和进胶系统射入封闭型腔,经冷卻后硬化定型.這個成型過程所用的工具叫注注塑塑模模.手機下蓋手機下蓋 3D 成品圖成品圖动动模模定模注塑模装配图注塑模装配图（1）成型零部件指动、定模部分有关组成型腔的指动、定模部分有关组成型腔的零件。零件。由凸模和凹模组成。还包括各种由凸模和凹模组成。还包括各种型芯、镶件型芯、镶件。凸模形成制品的内表面形状；凸模形成制品的内表面形状；凹模形成制品的外表面形状；凹模形成制品的外表面形状；在易损坏、难加工的部位采用镶件在易损坏、难加工的部位采用镶件。流道的长度较长时，可将分流道的尽头沿前进方向稍稍延长作为冷料井，使冷料不致进入型腔n带动型芯滑块侧向移动的整个带动型芯滑块侧向移动的整个机构称侧向分型与抽芯机构机构称侧向分型与抽芯机构。
