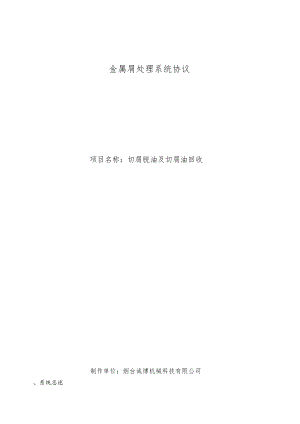

金属屑处理系统协议.docx

、系统总述金属屑处理系统协议项目名称：切屑脱油及切屑油回收制作单位：烟台诚博机械科技有限公司1、设计内容针对机械加工中产生的铁屑进行甩干处理，从而回收切屑油及处理后的铁屑2、功能效果能有效地把铁屑中含有的切削油进行甩干，甩干率大于或等90%或者更多（即处理后的铁屑中含水（油）量为单位重量的10%,）,处理能力200公斤/小时；3、整机工作流程机床加工产生的松散的碎屑通过机床自带的排屑机将屑排出，然后直接落入磁性排屑输送机进行输送，磁性排屑机将铁屑输送至脱油机进行脱油处理，甩出的油通过出油口以及软管流入机床油箱中循环使用，甩干的铁屑由侧方出屑口落入接屑车中；磁性排屑机含一级储油箱以及油泵，由于初步收集排屑残留的少量切屑油，放置排屑机油液过多溢出。二、相关技术设计参数1.1,设备明细清单序号名将型号数量厂家杳注1金属脱油机CBTY2002诚博机版2磁性排屑输送机CBCLB3603诚博机械3电控装置2诚博机械1. 2各单元设备技术参数1.2. 1金属脱油机1）单机处理量150-200公斤/时（连续性处理），共计两台2）转速IOOOrmin,脱油率90%-95%3）单机电机3*380V3KW,品牌台湾万兴或国贸电机4）侧方出屑，出屑高度40OnIm5）配套机械车2台，带刹车，可移动。1.2.1 电控控制启动、停止。7）出油口处接软管回液，排出的切屑油直接回流机床油箱中循环使用8）整机Q235材质，颜色深灰色（需方可选）1.2.2 磁性排屑输送机1）根据现场屑的性质以及形状采用磁性排屑机，输送稳定、均匀2）排屑机每台水平总长7M,宽度36Omm,总计三台3）单机功率3*380V0.6kw4）每台排屑机配套储油装置，进行初级收集切屑油；储油装置含油泵，油泵采用高低位控制启动停止；回收的切屑油由油泵打入机床油箱中5）排屑机电控控制启动、停止6）排屑机壳体Q235材质、输送带304材质，含磁性材料用于吸附碎铁屑7）壳体颜色深灰色（需方可选）1.2.3 电控装置1）电气控制位于过滤机侧面便于操作的位置，电气控制系统外部有铁柜，保护线路，避免漏电等意外发生。2）控制排屑机、脱油机以及油泵的启动、停止；故障声光报警装置3）电控箱面板含人工操作按钮4）电气元件采用正泰品牌三、各单元工作原理1、金属脱油机由驱动电机、离心甩干系统及机器支架组成；离心甩干系统在三相电机带动下，在高速运转的情况下，附着在切削屑上的油受到强大的离心力，从而脱离切屑，切屑油从出油口排出设备外，铁屑被顶出内筒体，排除设备外。本机具有单次进料大、甩出屑干净、固液分离彻底等诸多优点，根据切削屑专门设计，牢固耐用，操作方便，安全可靠，是甩干切屑的理想设备。2、磁性排屑输送机：驱动电机、过载保护体、输送带及壳体组成；本装置通过链板的移动，将落在其上面的块状、条状切屑或小工件以及不成团的卷屑输送到指定的工位。本装置结构紧凑、运转平稳、噪声低、对外界干扰小，排屑机含排屑机油箱机、油泵，可以将收集到的切屑油循环到机床排屑机内，水泵含液位控制器。3、储液箱及接油箱：油箱含有油泵及液位开关，液位开关控制油泵的高位启动、低位停止,便于切屑油的回收；四、电源要求额定电压和频率应根据要求。1、输入电压为：3PE,AC380V,50Hz.五、易损件、备品备件清单序列名称型号数量损耗说明（易损件）更换方式1油泵AB503电机过载烧坏拆卸更换2脱油机驱动电机CB3KW1电机过载烧坏拆卸更换3排屑机驱动电机CB600W3电机过载烧坏拆卸更换4耗材无无无无六、质保和售后服务1、质保期为终验收后合格后一年；2、质保期内对正确使用而产生的非人为故障供方需免费服务，但是质保期后需收取一定的费用；3、承诺响应回复时间：12小时，如需要，在48小时内到需方；七、其它技术约定技术、保密对于供方提供的设备，知识产权归供方，本项目产品所含的技术内容，属于供方的技术秘密，需方拥有在该产品上使用该技术的权利并同时负有保密的义务。需方因维修需要可测绘其部分部件，但不得将图纸或复制部件转让给第三方。未经供方书面同意，不得让第三方对系统进行测绘。不得将技术项目方案交于第三方查阅。如需方擅自利用或向任何第三方扩散，则构成违约。应向供方赔偿因此所造成的一切经济损失。
