缔澄污水公司高压隔膜压滤机备件技术要求.docx

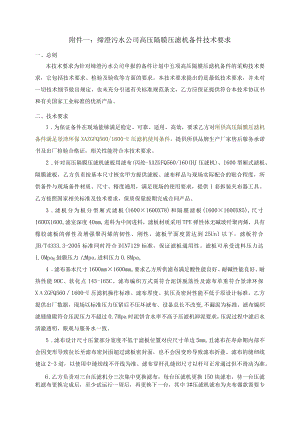

附件一：缔澄污水公司高压隔膜压滤机备件技术要求一、总则本技术要求为针对缔澄污水公司申报的备件计划中五项高压隔膜压滤机备件的采购技术要求，它包括技术要求、检验及验收等方面的要求。本技术要求提出的是最低技术要求，并未对一切技术细节做出规定，也未充分引述有关标准规范条文，乙方应保证提供符合本技术协议书和有关国家工业标准的优质产品。二、技术要求1 .为保证备件在现场能够满足稳定、可靠、适用、高效，要求乙方对所供高压隔膜压滤机备件满足景津环保XAZGFQ560/1600-U压滤机使用条件，提供所供品牌生产厂家售后服务承诺书及出厂检验合格证，相关性能符合本技术要求。2 .针对高压隔膜压滤机滤板用滤布(丙纶-XAZGFQ560/16O(HJ压滤机)、1600型厢式滤板、隔膜滤板，乙方负责按基本尺寸核实甲方提供滤板、滤布样品与现场实际配合的贴合程度，所供备件与现场备件材质、尺寸、精度通用，满足现场的使用要求，提供1套拆装夹布器工具。乙方按照国家相关标准及技术要求，保质保量按期完成合同产品。3 .滤板分为板分型厢式滤板(1600×1600X78)和隔膜滤板(1600×1600X85),尺寸1600X1600,滤室深度40mm,进料为中间进料，滤板材质采用TPE弹性体无碱玻纤聚丙烯，具有橡胶滤板的弹性及增强聚丙烯的韧性、刚性，滤板平面度需达到25Unl以下，滤板符合JB/T4333.3-2005标准同时符合DIN7129标准，保证滤板通用性。滤板可承受进料压力达1.0Mpa0鼓膜压力12Mpa,进料压力0.8Mpa,4 .滤布基本尺寸1600mm×1600mm,要求乙方所供滤布满足酸性能良好、耐碱性能良好、耐热性能90C、软化点145-165C。滤布编织方式需符合泥饼脱落性及滤布单重符合景津环保XZGFQ5601600-U压滤机操作标准。滤布厚度、抗压及密封性能不低于原设计标准，乙方提供出厂数据，现场以标准压力压紧后不压坏滤布、设备总长不改变,不漏泥为标准。滤布编织滤缝缝隙符合压泥压力不超过0.7Mpa时泥饼含水率不高于压滤机卸泥要求，压泥过程中滤后水清澈透明，眼观与服务水一致。5 .滤布设计尺寸压紧部分宽度不低于滤板位置对应尺寸单边5mm,且滤布在寿命期内部不会因变形导致拉长至滤布密封面超过滤板密封面，也不会因变形导致滤布折叠。滤布的缝纫线建议2-3道，以使用中缝纫线不开线为准。滤布穿杆孔缝纫尺寸以杆可正常通过但不滑动为准。6 .乙方负责对三台压滤机分三次集中更换滤布，每台压滤机更换150块滤布，待一台压滤机滤布更换完成后，至少试运行一周后，再更换下一台，其中3#压滤机滤布为夹布器款需要专用工具进行拆卸。剩余150块滤布作为备用。在更换中如遇滤布尺寸不符等滤布质量问题导致安装或运行困难等，乙方负责无偿紧急改造滤布或加工新滤布并重新安装。滤布上线使用后需保证按现场条件，应具有10个月的使用寿命。正常使用效能达到后，由甲方验收走结算手续，若不能达到使用寿命，扣除质保金。使用周期及正常使用效果均能达到后，由甲方验收合格后走结算手续。三、供货周期自签合同日至2022年9月30日。四、质量保证：1 .乙方检验合格后的滤板、滤布送至缔澄污水公司，并向甲方交付该品牌出厂检验合格证。2 .乙方所供货物，如不能满足上述如不能满足上述技术要求，品牌要求，现场使用质量要求，不予办理结算，并扣除中标方1万元。属供方原因给需方造成环保、安全、生产、质量、设备等事故的，供方赔偿需方全部经济损失并承担全部法律责任。五、供应、运输及验收补充要求1.供货方负责并承担滤板、滤布装车、运输、卸车等相关费用，并按要求送至到需方指定缔澄污水公司板框间2楼。进厂、出厂的过程中，应当遵守安钢各项管理规定。中标方在需方现场提供运输、装卸、服务的供方人员发生安全事故，由中标方负责处理并承担全部责任。2,药剂运输车辆必须为国六及以上或使用电动重卡才可进入厂区，同时需遵守安钢集团运输管理规定。3.甲方负责办理相关入库、验收手续，要求中标方结算、运输按照安钢集团公司管理规定进行。安阳市西区综合污水处理有限责任公司2022-3-3
