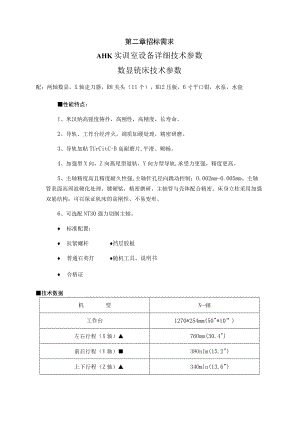

第二章招标需求AHK实训室设备详细技术参数数显铣床技术参数.docx

第二章招标需求AHK实训室设备详细技术参数数显铳床技术参数配：两轴数显，X轴走刀器，R8夹头（11个），M12压板，6寸平口钳，水泵，水盘性能特点：1、米汉纳高强度铸件，高刚性，高精度，长寿命。2、导轨、工作台经淬火，调质加硬处理，精密研磨。3、导轨加贴TUrCitC-B高耐磨片,平滑、顺畅。4、加强型X向，Z向燕尾型道轨，Y向方型导轨,承受力更强，精度更高。5、主轴精度高且精度耐久性强,主轴针孔径向跳动控制：O.002mm-0.005mm。主轴管表面高周波硬化处理、镀硬铭，精密磨研，主轴管与壳体配合精密。床身立柱采用加强双筋结构，可以保证机床的高刚性、不易变形。6、可选配NT30强力切削主轴。 标准配置： 拉紧螺杆挡层胶板 普通石英灯随机工具、说明书 合格证技术数据机型N-4M工作台1270*254mm(50"*10”)左右行程（X轴）76Omm(30.4")前后行程（Y轴）38OnIm(15.2")上下行程（Z轴）34Omln(13.6")主轴管直径86mm(3.375”)主轴管行程127mm(5”)主轴转速80-5440(16速)主轴锥孔R-8(选配NT30)主轴马力3HP主轴端面至工作台面最大距450mm机床尺寸（长*宽*高）1600*1700*220Omnl机床重量1300kg数显磨床技术参数类别机型JG-618/JG-618P项目全手动型工作能力研磨最大长度470mm研磨最大宽度160mm砂轮轴心至工作台面距离400mm工作台面台面面积（长X宽）450mm×150mm左右最大行程480mm鞍座前后最大行程177mm马达砂轮马达（V-3级）1.5HP×2P砂轮转速最大3000r,m.p尺寸（外径X宽度X孔径）180×13×31.75进给工作台面手轮每转移动量105mm鞍座手轮前后进给量5mm每回转0.02mm每刻度立柱手轮上下进给Imm每回转0.005mm每刻度机械重量约730kgs机械尺寸长X宽X高1200×1000×1800mm名称规格产地机床铸件HT250台资企业磨床主轴2HP1.5HP台湾磨床丝杆400MM台湾磨床耐磨片5MM美国磨床钢丝绳2.3M台湾磨床变压器380/220台资企业磨床接触器Lcl-e0910b5n220V德国数显尺WWTB1-400MM台湾磁盘细目150*400(0.5+1.5)中国变频器SC3-043台湾工具箱1个脚盘4个卸导轮工具1套石英灯1个砂轮1个修刀座1个钻石笔1个法兰1个润滑油2L板手1个十字螺丝刀1个。主铸件经退火处理，钢性强，研磨稳定性佳。主轴座采四方形设计，刚性强，在加工进刀量上显现出机台平稳不抖动。前后轨道采用双V式贴TUrCite-B（耐磨片），支撑稳定，精度持久。鞍座上轨道贴Turcite-B（耐磨片），表面经过精密刮花，轨道二端润滑油防滴装置，解决滴油麻烦。整台机器之滑道及螺杆，螺帽部份，采自动强制给油润滑装置，润滑油过滤收回，运动顺畅平稳，磨损少。主轴马达与主轴采用直结式，减少机构上传动连结之误差，且马达采用低振动等级，以确保主轴精度。主轴锥面偏摆度：0.002mm以内。主轴轴承前支撑采”P4级双列式滚柱轴承NN3006K"后支撑采：P4级斜角滚珠轴承7208能负荷较重切削即超精密研磨加工。配置清单AHK实训车间序号设备名称型号或规格数量备注1数显铳床详见设备技术参数82磨床详见设备技术参数43白刚玉砂轮200*16*32mm磨床配套，46粒度、中软、陶瓷结合剂204铳床配套附件刀柄85铳床配套附件筒夹(2-4-6-8-10-12)8套6铳床配套附件盘铳刀DlOO87机床脚踏板约1200*600*150mm（防滑金属材料）188铳床平口钳钳口宽度15Omm最大开口20Omin89机床工具橱630*420*1220mm双层抽屉+双开门柜+万向轮1810磨床磁力吸盘150x400mm411方格磁力吸盘400x400mm112模具沉重货架4100x600x2000mm四格、四层、16抽,有天车葫芦113台钻ZS4112C/II钻攻两用最大钻孔直径12mm最大攻丝直径M8/M10立柱直径70mm主轴最大行程IOOmm主轴中心至工作台米娜及最大距离193mm主轴端至工作台面最大距离315556mm主轴锥度B16外锥主轴转速480-4100rmin主轴转速级数5工作台尺寸200X230mm点击功率370W重量11289kg514划线平台500x500mm4
