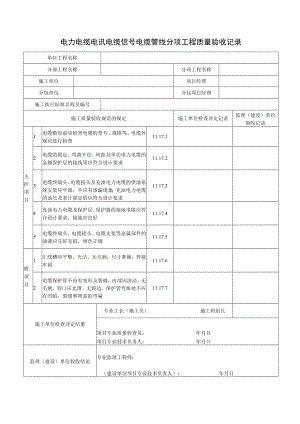

电力电缆电讯电缆信号电缆管线分项工程质量验收记录表.docx

电力电缆电讯电缆信号电缆管线分项工程质量验收记录单位工程名称分部工程名称分项工程名称施工单位项目经理分包单位分包项目经理施工执行标准名称及编号施工质量验收规范的规定施工单位检查评定记录监理（建设）单位验收记录主控项目1电缆敷设前应检查电缆的型号、规格等，电缆外观应进行检查11.17.12电缆的固定、弯曲半径、间距及单芯电力电缆的金属保护层的接线等应符合设计要求11.17.23电缆终端头、电缆接头及充油电力电缆的供油系统安装应牢固，不应有渗漏现象；充油电力电缆的油压及表计量定值应符合设计要求11.17.34充油电力电缆及保护层、保护器的接地电阻应符合设计要求，接地应良好11.17.45电缆终端头、电缆接头、电缆支架等金属部件的油漆应完好无损，相色正确11.17.5般项目1汇线槽应平整、光洁、无毛刺，尺寸准确，焊接牢固11.17.62电缆保护管不应有变形及裂缝，内部应清洁、无毛刺，管口应光滑、无锐边。保护管弯曲处不应有凹陷、裂缝和明显的弯扁11.17.7施工单位检查评定结果专业工长（施工员）施工班组长项目专业质量检查员：年月日项目专业技术负责人：年月口监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人）：年月日电力电缆、电讯电缆、信号电缆管线分项工程质量验收记录（2）单位工程名称分部工程名称分项工程名称施工单位项目经理分包单位分包项目经理施工执行标准名称及编号施工质量验收规范的规定施工单位检查评定记录监理（建设）单位验收记录般项目3电缆支架、支撑、桥架托盘固定应牢固11.17.84金属保护管采用螺纹连接时，管端螺纹长度不应小于管接头长度的1/2；采用套管焊接时，管子的对口处应于套管的中心位置，焊接应牢固，焊口应严密，并做防腐处理11.17.95电缆进出构筑物、建筑物、沟槽、穿越道路时，应加套管防护11.17.106高压电缆和低压电缆、动力电缆和控制电缆应分层架设，不应相互交叉，必须交叉时应采用隔板隔离11.17.117电缆管线和其他管线的间距应符合设计要求11.17.128电缆沟及隧道内应无杂物，盖板应齐全、稳固、平整，并应满足设计要求11.17.13施工单位检查评定结果专业工长（施工员）施工班组长项目专业质量检查员：年月日项目专业技术负责人：年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人）：年月日
