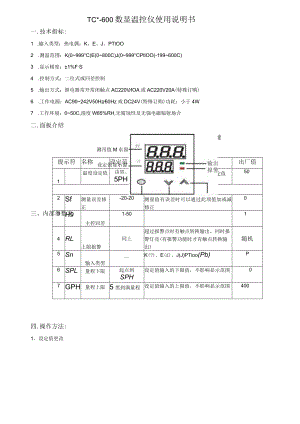

TC-600数显温控仪使用说明书.docx
TC*-600数显温控仪使用说明书一.技术指标:1 .输入类型：热电偶：K、E、J、PTlOO2 .测温范围：K(0999°C)E(0800C)J(0999°CPtlOO(-199600C)3 .显示精度：±1%FS4 .控制方式：二位式或回差控制5 .输出方式：继电器常开常闭触点AC220VIOA或AC220V20A(特殊订购)6 .工作电源：AC90242V50Hz60Hz或DC24V(特殊订购)功耗：小于4W7 .工作环境：050C,湿度W85%RH,无腐蚀性及无强电磁辐射场合三、内部参数表二.面板介绍测吊值M东窗设定值显示窗提示符名称设定范围说明出厂值1温度设定值由皿、5PH决定按或键3秒直接可修改设定值50一级菜单2Sf测量误差修正-20-20测量值有误差时可以通过此项值加或减修正03H9主控回差1-5014RL上限报警同上超过报警点时有触点转换输出，同时报警灯亮(有报警功能时才有触点转换输出)随机5Sn输入类型K(?)、E(£)、J(J)PTioo(Pb)P6SPL量程下限起点到SPH设定值输入的下限值，不影响显示范围07GPH量程上限5黑到满量程设定值输入的上限值，不影响显示范围400I数据增加键功能键数据减小键四.操作方法:1、设定值更改按或键1秒进入设定值更改状态，上排PV窗口显示测量值，下排SV窗口显示设定值,按键或键修改，长按键可实现快速加或减。修改完成后，按SET键保存退出。不按任何键,IO秒后自动保存退出。2、内部参数设置（详见表31）（1）一级菜单：按SET键3秒进入一级菜单，上排窗口显示参数符号，下排显示参数值，按键或键修改，长按键可实现快速加或减。修改完成后，按SET键保存进入下一参数设置。不按任何键，10秒后自动保存退出。五、控制输出：当测量值V（主控设定值一回差值Hy）时，OUT继电器常开触点吸合，OUT指示灯点亮，加热器工作；当测量值（主控设定值+回差值Hy）时，OUT继电器常开触点断开，OUT指示灯熄灭,加热器停止工作；自然冷却至测量值V（主控设定值一回差值Hy）时，加热器又重新开启。六、仪表接线图-4-3-2-Ol三dz-311io8AC220V2TCF七.错误指示:D/EL1J2口当仪表显示窗显示“-H-”或“-L-”时，表示该通道传感器测量值超载或传感器已坏，应检修传感器，若传感器无故障，请确认所选传感器是否与所配仪表的分度号一致。本公司将不断改进产品技术、设计及规格，如有变更，以实物为准，恕不另行通知。
