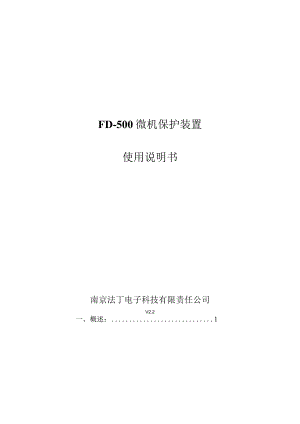

FD-500微机保护装置使用说明书南京法丁电子科技有限责任公司V2.2一、概述：1二、技术参数2三、安装及注意事项5四、操作说明8五、保护原理16六、调试大纲23七、电气接线26一、概述：1、适用范围FD-500微机保护装置是以电流保护为基本配置的数字式保护单元，适用于IOkv及以下电压等级的厂矿企业、民用建筑配电的小电流接地系统，作为各类电气设备和线路的主保护和后备保护。2、功能配置 电流速断保护 限时速断保护 过电流保护 过负荷保护：可选反时限动作特性 零序过流保护 CT断线检测 控制Pl路断线 非电量保护：高温告警、超温跳闸、轻瓦斯告警、重瓦斯跳闸 8路遥信开入 遥测量：la、lb、Ic、IO3、主要特点 采用先进的32位嵌入式ARM处理器。 液晶屏幕显示，人性化的人机接口，操作简便直观，便于安装、配线和调试。 完善的软、硬件自检，带掉电保持的SoE和自检报告，发现装置异常能自动报警；具有自保护功能，能有效防止接线错误和非正常运行引起的装置永久性损坏。二级看门狗软、硬件冗余设计，抗干扰性能强。 全密封金属机箱，具有很强的抗电性、抗电磁干扰、抗机械振动能力，适用于分布式就地安装在开关柜上。二、技术参数2.1额定数据技术参数指标额定参数供电电源交流/直流220V±20%或110V+20%交流电流5A或IA（订货时注明）交流电压IOO5V或IOOV（订货时注明）交流频率4565Hz功率消耗直流回路5W交流电压回路<0.5VA相（额定220V时）交流电流回路<0.5VA相（额定5A时），<（）1VA/相（额定IA时）测量精度电压、电流0.5级频率0.02Hz接点容量跳合闸出口（常开接点）5A,DC220V(吸合)信号出口（常开接点）5A,DC220V(吸合)开关量输入空接点输入，导通电流10mA热稳定性2倍额定电流可持续运行10倍额定电流可运行10秒40倍额定电流可运行1秒工作环境环境温度-10C55C相对湿度5-95%大气压力86106KPa通讯RS485通讯速率9.6115.2kbps可调，支持双网，通讯介质支持屏蔽双绞线抗干扰性能静电放电抗扰度GBzT14598.14-1998(idtIEC255-22-2)严酷等级：IV电磁场辐射抗扰度GB/T14598.9-1995(idtIEC255-22-3)严酷等级：IlI脉冲群抗扰度GBZT14598.13-1998(idtIEC255-22-1)严酷等级：III快速瞬变抗扰度GBZT14598.10-1996(idtIEC225-22-4)严酷等级：IV机械振动GBZTl1287中规定的严酷等级为1级的振动耐久能力性能GB/T11287中规定的严酷等级为1级的振动响应能力冲击GB/T14537中规定的严酷等级为1级的冲击耐久能力GB/T14537中规定的严酷等级为1级的冲击响应能力碰撞GB/T14537中规定的严酷等级为1级的抗碰撞能力湿热性能GB7261第21章规定的湿热试验主要遵循标准GB/T14598.13-1998(idlIEC255-221)量度继电器和保护装置的电气干扰试验第一篇：1MHz脉冲群干扰试验GB/T14598.14-1998(idtIEC255-22-2)量度继电器和保护装置的电气干扰试脸第二篇：静电放电试验GB/T14598.9-1995(idtIEC255-22-3)量度继电渊和保护装置的电气干扰试验第三篇：辐射电磁场干扰试验GB/TI4598.10-1996(idtIEC255-22-4)量度继电和保护装置的电气干扰试验第四篇：快速瞬变干扰试验其他标准满足DL478-92静态继电保护及安全自动装置通用技术条件三、安装及注意事项危险：在安装FD-500过程中，装置带有危险电压有可能会导致设备永久性损坏或人员伤亡。这些电压主要分布在装置端子条和交流电流输入、开关量输入、继电器输入和工作电源、控制电源等回路。本装置的安装、调试和检修操作仅限于进过授权和严格培训的工程技术人员。3.1 环境条件FD-500必须安装在远离热源和强电磁场的干燥、整洁处（如开关柜二次仪表室）。要求安装装置的屏柜能够防止装置遭受油气、盐雾、灰尘、腐蚀性蒸汽或其它能通过空气扩散的有害物质的污染。为便于接线和现场调试，要求屏柜的门能够完全打开，安装空间有一定的余量，用于接线和放置柜内端子排、短接片、按钮、指示灯及其它附件。3.2 安装操作首先要在屏柜前面板开孔，具体开孔尺寸参见下节（3.3外观及开孔尺寸）。将装置从正面推入方孔内，然后将四个固定孔用螺丝固定，用力扭紧，使装置面板紧贴在屏柜前面板上，要求无晃动，无倾斜。注意：在现场安装过程中，操作人员可能会碰到紧挨装置的开关或断路器，应该对这些开关或断路器做上相关标记或采取其它安全措施，避免造成安全事故。3.3 外观图、开孔尺寸图和端子图OooooooozifWEA1A2MMeA6A7A88182*MB5B6B7M舲000000000000000003.4 注意 所有接线必须严格按照工程接线图纸进行，根据导线电气编号按顺序接线。一旦接线完成，严禁随意更改或触碰端子。 装置的继电器输出涉及到断路器分闸操作，因此需要特定的防范措施。 由于工程人员在现场检修、升级或更换FD-500时，需要断开装置与运行系统间的所有电气接线，并从屏柜上取下装置，因此在初始安装时，就应该全面考虑以下操作的方便性。 交流电流输入回路应该装设电流短接片，使装置在电流互感器不开路的情况下能被安全断开。所有导线的布置和走线都应该以方便于装置端子上拆线、打开装置后盖，甚至将整个装置整个拆除为原则。3.5 现场服务注意事项为防止由于误操作引起FD-500装置的损坏和安全事故，在现场检修、升级和更换装置时必须将装置的所有电气接线从运行系统中断开，并从屏柜上拆下装置。在电流互感器一次侧有电的情况下，其二次侧将会产生危险的电压和电流，因此在现场安装或检修设备时，必须采取适当的安全防范措施，如短接电流互感器二次侧接线等。四、操作说明4.1 面板功能区介绍FD-500微机保护装置面板由三部分组成，1块128*64图形点阵液晶、6个指示灯及7个操作按纽组成。4.1.1 状态指示灯状态指示灯1tl6个指示灯组成，各灯功能如下：指示灯功能运行装置上电运行闪烁，进入调试状态时熄灭动作保护动作时点亮，复归后熄灭告警装置检测到告警信号时点亮，更归后熄灭故障装置检测到自身故障时点亮，复归后熄灭跳位断路器断开时点亮，合位后熄灭合位断路器合上时点亮，跳位后熄灭4.1.2按键说明键盘由7个键:组成，各键功能如下：按键主要功能更归复归保护信号及信号继电器出口确认用于对参数设定后的保存确认和进入子目录返回用于对参数设定后的取消和退出子目录，进入功能主目录双功能键,用于翻阅和参数的递加双功能键,用于翻阅和参数的递减用于子目录和选项的左向选择用于子目录和选项的右向选择装置上电后，进入正常显示画面。显示画面总体结构示意图装置在正常显示画面中显示装置的型号与测量值，并可通过“f”“I”键进行翻页查看。微机保护IaIbIc0.000A0.000A0.000A4.2.1主菜单在正常显示画面下按“取消”按钮即可进入主菜单.采样值显示1报告显示6定值设置清除报告进入主菜单后，可以用“1”“I”键进行菜单项的切换,用“取消”“确定”键进行菜单项的退出与进入。右侧数字第一行代表目前菜单项位数，下一行代表菜单总数。4. 2.2采样值显示二次侧值进入木菜单后，装置每隔IS更新一次测量值。显示保护侧数值。Ia0.000AIb0.000AIc0.000A3100.000A用“f”“I”键翻页，可查看各测量数值。一次侧值进入木菜单后，装置每隔IS更新一次测量值。显示测量侧数值。Ia0.000AIb0.000AIc0.000A3100.000A用“t”“I”键翻页，可查看各测量值。注：一次侧值是由“装置设置”中的“CT变比”和“二次侧值”计算而来。信号量显示进入木菜单后，可以看到开入量（DI）和开出量（Do）的实时状态，实心矩形为接通状态，空心矩形为断开状态。12345678dl0D0DOrQOODD用“t”“I”键可查看各个开关量的具体定义及状态。DIl0合位节点DI2D跳位节点4.2.3报告显示当前异常2动作报告4异常报告开入报告进入本菜单后，选择想要查看的报告选项。Ia0.000AIb0.000AIc0.000A3100.(XX)A12-01-041/1208:26:41.310速断过流保护跳闸成功=>无报告会为上1图所示，有动作报告为上2图所示，按“确认”键后为上3图所示，按“1”“I”键查看动作时的数值。4.2.4定值设置进入本菜单后，即可看到装置所有的保护类型。速断过流保护1限时速断过流22过流保护过负荷保护速断过流保护电流定值0.50A进入具体保护项后，用“T”“I”切换“定值”动作方式”等进行设置。注：具体定值参数请参照后面章节定值设置。默认修改密码为：0000。4.2.5清除报告进入木菜单后，即可选择相应的报告进行清除，默认修改密码为：0000。清除所有报告1清除动作报告6清除开入报告清除异常报告4.2.6装置设置时钟设置F密码设置9CT变比PT变比进入本菜单后，按“t”“I”键选择相应的子菜单进行修改，默认修改密码为：0000。注：其中“变比”项共有三个分页，第一个分页为变比查看页面，第二个页面为一次侧额定值，第三个页面为二次侧额定值。4.2.7装置调试保护精度系数1传动实验3开入检验进入木菜单后，可分别对保护测量值的精度进行调整，输出继电器的传动实验和对开关量输入进行检验。注：非必要情况，请勿修改“保护精度系数”中的数据；在进行“传动实验”时，请勿将“保护跳闸”与“保护合闸”同时置于“合工默认修改密码为：0000«4.3定值设置速断过流保护序号名称符号单位整定范围缺省值1电流整定值IgiiA0-600.005.002整定时间tglS0.099.990.03动作方式退出/投跳/投信退出限时速断过流保护序号名称符号单位整定范围缺省值1电流整定值Ig2A0-600.005.002整定时间tgl2S0.099.990.003动作方式退出/投信/投跳退出过流保护
