线路避雷器在输电线路防雷中的应用.docx

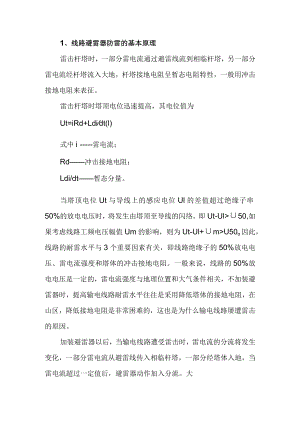

1、线路避雷器防雷的基本原理雷击杆塔时，一部分雷电流通过避雷线流到相临杆塔，另一部分雷电流经杆塔流入大地，杆塔接地电阻呈暂态电阻特性，一般用冲击接地电阻来表征。雷击杆塔时塔顶电位迅速提高，其电位值为Ut=iRd+Ldidt(l)式中i雷电流；Rd冲击接地电阻；Ldi/dt暂态分量。当塔顶电位Ut与导线上的感应电位Ul的差值超过绝缘子串50%的放电电压时，将发生由塔顶至导线的闪络。即Ut-Ul>50,如果考虑线路工频电压幅值Um的影响，则为Ut-Ul+m>U50o因此，线路的耐雷水平与3个重要因素有关，即线路绝缘子的50%放电电压、雷电流强度和塔体的冲击接地电阻。一般来说，线路的50%放电电压是一定的，雷电流强度与地理位置和大气条件相关，不加装避雷器时，提高输电线路耐雷水平往往是采用降低塔体的接地电阻，在山区，降低接地电阻是非常困难的，这也是为什么输电线路屡遭雷击的原因。加装避雷器以后，当输电线路遭受雷击时，雷电流的分流将发生变化，一部分雷电流从避雷线传入相临杆塔，一部分经塔体入地，当雷电流超过一定值后，避雷器动作加入分流。大部分的雷电流从避雷器流入导线，传播到相临杆塔。雷电流在流经避雷线和导线时，由于导线间的电磁感应作用，将分别在导线和避雷线上产生耦合分量。因为避雷器的分流远远大于从避雷线中分流的雷电流，这种分流的耦合作用将使导线电位提高,使导线和塔顶之间的电位差小于绝缘子串的闪络电压，绝缘子不会发生闪络，因此，线路避雷器具有很好的钳电位作用，这也是线路避雷器进行防雷的明显特点。以往输电线路防雷主要采用降低塔体接地电阻的方法，在平原地带相对较容易，对于山区杆塔，则往往在4个塔脚部位采用较长的辐射地线或打深井加降阻剂，以增加地线与土壤的接触面积降低电阻率，在工频状态下接地电阻会有所下降。但遭受雷击时，因接地线过长会有较大的附加电感值，雷电过电压的暂态分量Ldi/dt会加在塔体电位上，使塔顶电位大大提高，更容易造成塔体与绝缘子串的闪络，反而使线路的耐雷水平下降。因为线路避雷器具有钳电位作用，对接地电阻要求不太严格，对山区线路防雷比较容易实现，加装避雷器前后线路的耐雷水平与杆塔冲击接地电阻的关系。2、线路避雷器使用及动作情况淄博电业局管辖的IlOkV龙博1线和35kV南黑线、炭谢线位于丘陵和山地，多年来经常发生雷击跳闸故障，据统计IlOkV龙博1线在19891996年共发生5次雷击掉闸，35kV南黑线、炭谢线分别在1994-1997年各发生6次雷击掉闸，虽然采取了各种措施，效果均不明显。1997年在易遭雷击的龙博1线6264号和南黑线87、89、90号及炭谢线51号分别装设了7组共20只线路型氧化锌避雷器，安装方式是在龙博1线和南黑线各悬挂3组9只，在炭谢线51号上相和下相各悬挂1只（该杆不久前遭雷击），经过2个雷雨季节的考验，线路未发生故障及掉闸事故。3、避雷器的选型及安装维护线路避雷器有2种类型，即带串联间隙和无串联间隙2种，因运行方式不同和电站避雷器相比在结构设计上也有所区别。线路避雷器安装时应注意：Q）选择多雷区且易遭雷击的输电线路杆塔，最好在两侧相临杆塔上同时安装；（2）垂直排列的线路可只装上下2相；（3）安装时尽量不使避雷器受力，并注意保持足够的安全距离；（4）避雷器应顺杆塔单独敷设接地线，其截面不小于25mm2,尽量减小接地电阻的影响。投运后进行必要的维护：Q）结合停电定期测量绝缘电阻，历年结果不应明显变化；（2）检查并记录计数器的动作情况；（3）对其紧固件进行拧紧,防止松动;（4）5a拆回，进行1次直流ImA及75%参考电压下泄漏电流测量。
