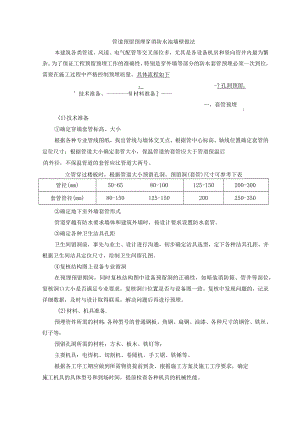

管道预留预埋穿消防水池墙壁做法本建筑各类管道、风道、电气配管等交叉部位多，尤其是各设备机房和竖向管井内最为繁杂。为了保证工程预留预埋工作的准确性，特别是穿外墙等部分的防水套管预埋必须一次到位，需要在施工过程中严格控制预埋质量。具体流程如下、-T孔洞预留,技术准备、M材料准备，套管预埋J(1)技术准备确定穿墙套管标高、大小根据各种专业管线图纸，找出管线与墙体交叉点，根据管中心标高、轴线位置确定套管的定位尺寸；根据管道大小确定套管大小，保温管道的套管应大于管道保温后的外径，不保温管道的套管应比管道大两号。立管穿过楼板时，根据管道大小预留孔洞。预留洞(套管)尺寸可参考下表管径(mm)50-6580-100125-150200-300套管管径(mm)80-150125-150200250-350确定地下室外墙套管形式管道穿越有防水要求墙体和建筑外墙时，按设计要求设置防水套管。确定各种卫生洁具孔距卫生间留洞前，事先与业主、设计进行沟通，初步确定洁具选型，定下各种洁具孔距，并根据卫生间洁具定位尺寸，绘制卫生间留孔图。复核结构图上设备专业留洞在预埋预留期间，同时复核结构图中设备预留洞的正确性，如暗装消防箱、管井等部位，复核洞口大小是否满足专业要求，复核洞口位置是否与设备图一致。复核中发现问题的，记录详细数据，及时与设计取得联系，解决问题后再进行预埋。(2)材料、机具准备.预埋管件所需的材料：各种型号的普通钢板、角钢、扁钢、油漆、各种尺寸的钢管、铁丝、钉子等；预留孔洞所需的材料：方木、板木、铁钉等；主要机具：电焊机、切割机、卷圆机、手工锯、铁锤等。根据各工序工期应做到所需物资提前到货，根据施工方案及施工工序要求，确定施工机具的具体型号和到场时间，提前检查各种机具的机械性能。（3）孔洞预留在立管穿越楼板处预留孔洞，根据留孔大小做好留洞套管，确定位置后将套管用铁钉、铁丝固定在楼板上。楼板混凝土浇筑时派专人看护，防止套管移位。特别是卫生间的排水预留洞，应根据卫生洁具的安装尺寸、墙体的厚度及坐标轴线，确定预留洞的位置后预埋。预埋上下层套管时，必须保证套管与套管的中心线在一条垂直线上,待混凝土强度达到可以上人时，及时将套管拔出，清理干净。（4）套管安装施工前，由机电技术负责人召集专业施工人员，对预留预埋深化图纸进行仔细的技术交底，对施工人员的问题进行解答，同时，对施工部位进一步详细部署，保证技术交底细致到位。严格按标准图集加工制作防水套管、穿墙套管,套管长度按结构施工图尺寸确定,埋在墙、楼板内的套管内刷两遍防绣漆。刚性套管安装：主体结构钢筋绑扎好后,按照深化设计图标高几何尺寸找准位置，然后将套管置于钢筋中，焊接在钢筋网中。如需气割钢筋来安装的，必须事先与结构专业进行核实，切割后洞口四周用加强筋加固，并做好套管内的填塞工作。穿墙套管安装：土建专业浇筑隔墙时，按专业施工图的标高、几何尺寸将套管置于隔墙中，用砌块找平后用砂浆固定，然后交给土建专业继续施工。穿楼板孔洞预留：预留孔洞根据尺寸做好木盒子或钢套管，确定位置后预埋，待混凝土浇筑后取出即可。特别是卫生间的排水预留洞，应根据卫生洁具的安装尺寸、墙体的厚度及坐标轴线，确定预留洞的位置后预埋，并采用可靠的固定措施，防止移位。预埋上下层套管时，必须保证套管与套管的中心线在一条垂直线上，待混凝土强度达到可以上人时，及时将套管拔出，清理干净。防水套管：本工程在穿消防水池墙壁处采用柔性防水套管，将预制加工好的套管在浇注混凝土前按设计要求部位固定好，校对坐标、标高、平正合格后一次浇注，待固定安装完毕后把填料塞紧捣实。所有套管安装示意如下：符号说明:1-钢管2-装饰盖板3-隔墙4-密封填料5-钢套管符号说明:1-钢管2-石棉水泥3-楼板4-挡圈5-油麻6-止水翼7-钢套管符号说明：1-螺栓2-法兰3-法兰压盖4-外墙内侧5-密封圈6-外墙外侧7-填缝材料8-钢管9-密封膏嵌缝10-带止水翼法兰套管（5）预埋注意事项结构预留洞应避开结构主要受力部位，现场施工时，如洞口与梁、柱等结构主筋发生冲突，应及时联系相关专业设计人员，征询处理意见并确认无误后再行施工。洞口周边按设计要求进行加强处理，洞口模板支撑装置应牢固，洞口几何尺寸准确。在配合施工中，施工人员必须随工程进度密切配合结构、建筑专业作好预留洞工作。地下室外墙预留预埋极为关键，应有特别的保证措施，绝不能遗漏、偏位或堵塞。在楼板、梁、墙上留孔洞和预埋件时应按设计图纸测量管道及设备的位置、标高尺寸，并标明孔洞的部位，将预制好的模盒、预埋铁件在绑扎钢筋前按标记固定牢，盒内封堵严密，在浇筑混凝土过程中应有专人配合校对，看管模盒、埋件，以免移位。空调、给排水等管道穿过防火楼板、隔墙时，应设套管。套管管径比穿过其中的管道外径大1-2级，且套管内径不得小于穿过其中的保温管壳的外径。穿楼板套管顶部高出完成地面20mm,高出卫生间完成地面50mm,安装在墙壁上的套管端头应与饰面相平，套管与管道之间填实。根据所穿构筑物的厚度及管径尺寸确定套管规格、长度，翼环及钢套管加工完成后将刷防锈漆做防腐处理。防水套管安装时，必须随混凝土施工一次性浇筑于墙（板）内，套管内的填料应在最后充填，填料将紧密搞实。
