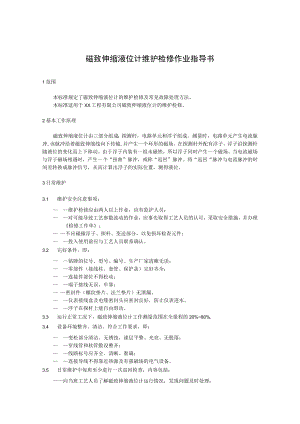

磁致伸缩液位计维护检修作业指导书.docx

磁致伸缩液位计维护检修作业指导书1范围本标准规定了磁致伸缩液位计的维护检修及常见故障处理方法。本标准适用于XX工程有限公司磁致伸缩液位计的维护检修。2基本工作原理磁致伸缩液位计由三部分组成：探测杆，电路单元和浮子组成。测量时，电路单元产生电流脉冲,该脉冲沿着磁致伸缩线向下传输,并产生一个环形的磁场。在探测杆外配有浮子，浮子沿探测杆随液位的变化而上下移动。由于浮子内装有一组永磁铁，所以浮子同时产生一个磁场。当电流磁场与浮子磁场相遇时，产生一个“扭曲”脉冲，或称“返回”脉冲。将“返回“脉冲与电流脉冲的时间差转换成脉冲信号，从而计算出浮子的实际位置，测得液位。3日常维护3.1 维护安全注意事项： 维护检修应由两人以上作业，应有监护人员； 对可能导致工艺参数波动的作业，应事先取得工艺人员的认可，采取安全措施，并办理检修工作单； 不应碰撞浮子、探杆、变送部分，以免损坏检查元件； 投入使用前应与工艺人员联系确认。3.2 完好条件，即： 铭牌的位号、型号、编号、生产厂家清晰无误； 零部件（接线柱、套管、保护盖）完好齐全； 连接件部位不得松动； 端子接线无误，牢靠； 密封件（螺纹垫片、法兰垫片）无泄漏。 仪表接线盒及电缆密封头应密封良好，防止仪表进水。 浮子在探杆上能自由滑动。3.3 运行正常工况下，磁致伸缩液位计工作测量范围在全量程的20%80%.3.4 设备环境整齐、清洁、符合工作要求，即： 变松部分清洁、无锈蚀，漆层平整、光亮、无脱落； 穿线管和软管敷设整齐； 线路标号应齐全、清晰、准确； 连接导线不得靠近热源及有强磁场的电气设备。3.5 日常维护中每班至少进行一次巡回检查，内容包括：向当班工艺人员了解磁致伸缩液位计运行情况，发现问题及时处理；检查接线盒是否盖好，软管及穿线管是否破损断裂，连接处是否松动。3.6 每周进行一次磁致伸缩液位计外部清洁工作。3.7 标定步骤：a）在仪表面板分别有“ZERO”和“SPAN”键，分别对应零点和量程；b）校准零点时，先将浮球置于零点位置，按住“ZERO”键5s,松开，零点标定完成;c）校准量程时，先将浮球置于量程位置，按住“SPAN”键5s,松开，量程标定完成。3.8 零点和满度要反复调校多次，直到输出信号满足精度为止。3.9 常见故隙及处理方法见下表1。表1常见故障及解决方法序号故障现象故障原因解决方法1容器未充满，输出电流20mA或更高a.信号回路故障或电源有问题：b.标定有误：C.电子单元有故障；d.传感器接线问题或故障。1 .回路测试及万用表查电源；2 .重新标定；3 .更好电子单元；4 .正确接线并紧固。2容器充满，但输出达不到电流20mA或输出在量程上部出现非线性a.回路中负载电阻过大：b.标定有误：C.电源问题；（1.浮球反向。1 .调整回路中的负载电阻；2 .重新标定;3 .检查电源；4 .重新调整浮球方向。3输出电流跳动或偏移a.浮球反向；b.传感器接线问题或故障。1 .重新调整浮球方向；2 .正确接线并紧固。4输出电流时有时无门槛电压设置不合适调整门槛电压5输出信号固定在某一位置不变浮子卡在一点不动清理浮子和探杆6输出一直为最小值浮子卡在底部或者浮子漏更换浮子7输出信号无规则跳变外在电磁干扰找出干扰源，加以消除4检修4.1 磁致伸缩液位计检修随装置大检修一起进行。4.2 检修内容及要求：清除保护套管、接线盒内的灰尘、杂物；一一检查磁致伸缩液位计连接件是否松动或损坏；一一检查浮球是否破损、锈蚀。4.3 检修质量标准应达到本标准3.2的规定要求。4.4 投入使用：a）投运前的准备工作：D检查变松部分接线是否正确、牢固；2）对带联锁或自动调节的二次仪表，应先解除联锁或转入手动。b）投入使用步骤：D将磁致伸缩液位计与二次仪表连接；2）送电并检查指示或显示设备是否正确。4.5 验收：一一逐条检查检修内容的完成情况；一-仪表正常运行72h,由仪表副主任签收。
