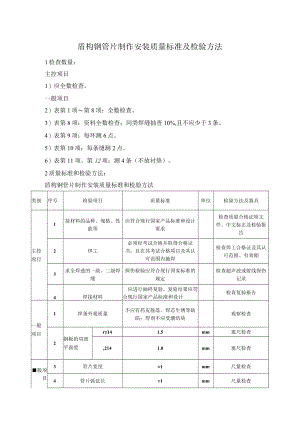

盾构钢管片制作安装质量标准及检验方法.docx

盾构钢管片制作安装质量标准及检验方法1检查数量：主控项目1）应全数检查。一般项目2）表第1项第8项：全数检查。3）表第8项：资料全数检查；同类焊缝抽查10%,且不应少于3条。4）表第9项：每环测6点。5）表第10项：每条缝测2点。6）表第11项、第12项：测4条（不放衬垫）。2质量标准和检验方法：盾构钢管片制作安装质量标准和检验方法类别序号检验项目质量标准单位检验方法及器具主控项目1接材料的品种、规格、性能等应符合现行国家产品标准和设计要求检查质量合格证明文件、中文标志及检验报告2焊工必须经考试合格并取得合格证书，且在其考试合格项目及其认可范围内施焊检查焊工合格证及其认可范围、有效期3求全焊透的一级、二级焊缝探伤检验应符合现行国家标准的规定检查超声波或射线探伤记录4焊接材料应进行抽样复验，复验结果应符合现行国家产品标准和设计检查复验报告一般项目1焊条外观质量不应有药皮脱落、焊芯生锈等缺陷；焊剂不应受潮结块观察检查2钢板的局部平面度r141.5mm塞尺检查,2141.0mm塞尺检查般项目3管片宽度±1mm尺量检查4管片弧弦长±1mm尺量检查5管片厚度-1+3mm尺量检查6环面间平行度0.5mm尺量检查7面与端面、环面与内弧面的垂直度1.0mm尺量检查8端面、环面平面度0.2mm尺量检查9环向缝间隙2mm塞尺检查10纵向缝间隙2mm塞尺检查11成环后内径±2mm尺量检查12成环后外径2+6mm尺量检查
