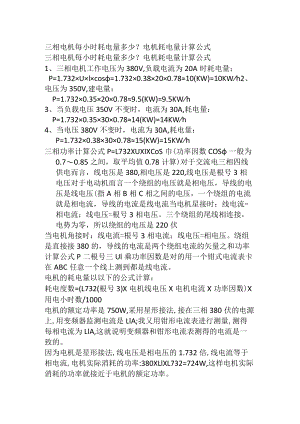

电动机功率计算.docx

三相电机每小时耗电量多少？电机耗电量计算公式三相电机每小时耗电量多少？电机耗电量计算公式1、三相电机工作电压为380V,负载电流为20A时耗电量：P=1.732×U×l×cos=1.732×0.38×20×0.7810(KW)=10KWh2、电压为350V,建电量：P=1.732×0.35×20×0.789.5(KW)=9.5KWh3、当负载电压350V不变时，电流为30A,耗电量：P=1.732×0.35×30×0.7814(KW)=14KWh4、当电压380V不变时，电流为30A,耗电量：P=1.732×0.38×30×0.7815(KW)=15KWh三相功率计算公式P=L732XUXIXCoS巾(功率因数COS一般为0.70.85之间，取平均值0.78计算)对于交流电三相四线供电而言，线电压是380,相电压是220,线电压是根号3相电压对于电动机而言一个绕组的电压就是相电压，导线的电压是线电压(指A相B相C相之间的电压，一个绕组的电流就是相电流，导线的电流是线电流当电机星接时：线电流=相电流；线电压=根号3相电压。三个绕组的尾线相连接，电势为零，所以绕组的电压是220伏当电机角接时：线电流=根号3相电流；线电压=相电压。绕组是直接接380的，导线的电流是两个绕组电流的矢量之和功率计算公式P二根号三Ul乘功率因数是对的用一个钳式电流表卡在ABC任意一个线上测到都是线电流。电机的耗电量以以下的公式计算：耗电度数=(L732(根号3)X电机线电压X电机电流X功率因数)X用电小时数/1000电机的额定功率是750W,采用星形接法,接在三相380伏的电源上,用变频器监测电流是LlA;我又用钳形电流表进行测量,测得每相电流为LlA,这就说明变频器和钳形电流表测得的电流是一致的。因为电机是星形接法,线电压是相电压的1.732倍,线电流等于相电流,电机实际消耗的功率:380XLlXL732=724W,这样电机实际消耗的功率就接近于电机的额定功率。如果电机是三角形接法,线电压等于相电压,线电流是相电流的1.732倍,电机实际消耗功率的计算是一样的。这就说明:三相交流电机实际消耗的功率就等于线电压X线电流。电机额定功率为450kW,功率因数为0.84,电机效率为93.5%,现运行中发现电流为40A,电压为6000V,那么怎么正确计算电机的各项功率？以及电机有功及无功的损耗？高压电机一般为三相电机.视在功率=1.732×6000×40=415.68KVA有功功率=1.732×6000×40×0.84=349.2KW无功功率=225.5KVAR(视在功率平方减有功功率平方开根二次方)有功损耗=有功功率×(l-93.5%)=349.2×0.065=22.698KW无功损耗=无功功率×(l-93.5%)=225.5×0.065=14.66KVAR注明：电机不运行于额定状况，效率及功率因数是有偏差的,上述数值只能为理论值。
