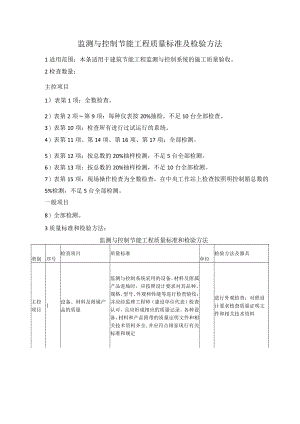

监测与控制节能工程质量标准及检验方法.docx

监测与控制节能工程质量标准及检验方法1适用范围：本条适用于建筑节能工程监测与控制系统的施工质量验收。2检查数量：主控项目1）表第1项：全数检查。2）表第2项第9项：每种仪表按20%抽检，不足10台全部检查。3）表第10项：检查所有进行过试运行的系统。4）表第11项、第14项、第16项、第17项：全部检测。5）表第12项：按总数的20%抽样检测，不足5台全部检测。6）表第13项：按总数的20%抽样检测，不足10台全部检测。7）表第15项：现场操作检查为全数检查，在中央工作站上检查按照明控制箱总数的5%检测，不足5台全部检测。一般项目8）全部检测。3质量标准和检验方法：监测与控制节能工程质量标准和检验方法类别序号检查项目质量标准单位检验方法及器具主控项目1设备、材料及附属产品的质量监测与控制系统采用的设备、材料及附属产品进场时，应按照设计要求对其品种、规格、型号、外观和性能等进行检查验收，并应经监理工程师（建设单位代表）检查认可，且应形成相应的质量记录。各种设备、材料和产品附带的质量证明文件和相关技术资料齐全,并应符合国家现行有关标准和规定进行外观检查；对照设计要求核查质量证明文件和相关技术资料主控项目2监测与控制系统安装传感器的安装质量应符合GB50093自动化仪表工程施工及验收规范的有关规定对照图纸或产品说明书目测和尺量检查3阀门型号和参数应符合设计要求，其安装位置、阀前后直管段长度、流体方向等应符合产品安装要求4压力和压差仪表的取压点、仪表配套的阀门安装应符合产品要求5流量仪表的型号和参数、仪表前后的直管段长度等应符合产品要求6温度传感器的安装位置、插入深度应符合产品要求7变频器的安装位置、电源回路敷设、控制回路敷设应符合设计要求8智能化变风量末端装置的温度设定器安装位置应符合产品要求9涉及节能控制的关键传感器应预留检测孔或检测位置，管道保温时应做明显标注10监测与控制系统功能对经过试运的项目，其系统的投入情况、监测功能、故隙报警连锁控制及数据采集等功能，应符合设计要求调用节能监控系统的历史数据、控制流程图和试运行记录，对数据进行分析11空调与采暖的冷热源、空调水系统的监测控制系统应成功运行，控制及故障报警功能应符合设计要求在中央工作站使用检测系统软件或采用在直接数字控制器或冷热源系统自带控制器上改变参数设定值和输入参数值，检测控制系统的投入情况及控制功能；在工作站或现场模拟故障，检测故障监视、记录和报警功能12通风与空调监测控制系统的控制功能及故障报警功能应符合设计要求在中央工作站使用检测系统软件13监测与计量装置的检测计量数据应准确，并符合系统对测量准确度的要求用标准仪器仪表在现场实测数据，与工作站显示数据进行比对14供配电的监测与数据采集系统应符合设计要求试运行时，监测供配电系统的运行工况，在中央工作站检查运行数据和报警功能主控项目15监测与控制系统功能照明自动控制系统的功能应符合设计要求，当设计无要求时应实现下列控制功能：(1)大型公共建筑的公用照明区应采用集中控制，并应按照建筑使用条件和天然采光状况采取分区、分组控制措施，并按需要采用调光或降低照度的控制措施。(2)旅馆的每间(套)客房应设置节能控制型开关。(3)居住建筑有天然采光的楼梯间、走道的一般照明应采用节能自熄开关。(4)房间或场所设有两列或多列灯具时，应按下列方式控制：所控灯列与侧窗平行；电教室、会议室、多功能厅、报告厅等场所，按靠近或远离讲台分组现场操作检查控制方式；依据施工图，按回路分组，在中央工作站上进行被检回路的开关控制，观察相应回路的动作情况；在中央工作站改变时间表控制程序设定，观察相应回路的动作情况；在中央工作站采用改变光照度设定值、室内人员分布等方式，观察相应回路的控制情况；在中央工作站改变场景控制，观察相应的控制情况16综合控制系统应对以下项目进行功能检测，检测结果应满足设计要求：(1)建筑能源系统的协调控制。(2)采暖、通风与空调系统的优化监控采用人为输入数据的方法进行模拟测试，按不同的运行工况检测协调控制和优化监控功能17建筑能源管理系统的能耗数据采集与分析功能，设备管理和运行管理功能，优化能源调度功能，数据集成功能应符合设计要求对管理软件进行功能检测1控制设备的有效性，执行器动作应与控制系统的指令一致，控制系统性能稳定，符合设计要求2控制系统的采样速度、操作响应时间、报警反应速度应符合设计要求3冗余设备的故障检测正确性及其切换时间和切换功能应符合设计要求4应用软件的在线编程（组态）参数修改、下载功能、设备及网络故障自检测功能应符合设计要求5控制器的数据存储能力和所占存储容量应符合设计要求6故障检测与诊断系统的报警和显示功能应符合设计要求7设备启动和停止功能及状态显示应正确8被控设备的顺序控制和连锁功能应可靠9应具备自动控制/远程控制/现场控制模式下的命令冲突检测功能10人机界面及可视化检查
