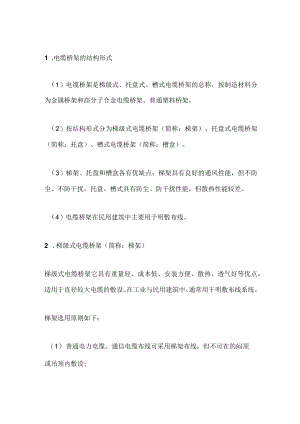

1 .电缆桥架的结构形式（1）电缆桥架是梯级式、托盘式、槽式电缆桥架的总称，按制造材料分为金属桥架和高分子合金电缆桥架、普通塑料桥架。（2）按结构形式分为梯级式电缆桥架（简称：梯架）、托盘式电缆桥架（简称：托盘）、槽式电缆桥架（简称：槽盒）。（3）梯架、托盘和槽盒各有优缺点；梯架具有良好的通风性能，但不防尘、不防干扰。托盘、槽式具有防尘、防干扰性能，但散热性能较差。（4）电缆桥架在民用建筑中主要用于明敷布线。2 .梯级式电缆桥架（简称：梯架）梯级式电缆桥架它具有重量轻、成本低、安装方便、散热、透气好等优点，适用于直径较大电缆的敷设。在工业与民用建筑中、通常用于明敷布线系统。梯架选用原则如下：（1）普通电力电缆、通信电缆布线可采用梯架布线，但不可在的闷顶或吊顶内敷设;（2）除950、3h的矿物绝缘电缆外，750、1.5h的耐火电缆不可采用梯架布线；（3）在强弱电竖井内应优先考虑采用梯架。3 .托盘式电缆桥架（简称：托盘）托盘式电缆桥架在工业与民用建筑中应用最广泛的一种。它具有重量轻、载荷大、造型美观、结构简单、安装方便等优点。既适用于较小直径的强电电缆的安装，也适合于弱电电缆的敷设。工程中托盘有带盖和不带盖两种敷设方式，无盖托盘散热性能好，但落灰尘清扫麻烦，通常用于无尘或少尘场所，否则应采用带盖托盘。托盘选用原则如下：（1）普通电力电缆、通信电缆布线可采用托盘布线，但无盖托盘不允许在闷顶或吊顶内敷设；（2）750oC>1.5h的耐火电缆可采用有盖托盘布线，但外壳要采取防火措施。4,槽式电缆桥架（简称：槽盒）槽式电缆桥架是一种全封闭型电缆桥架，其概念上与盘架的区别是高、宽比不同，托盘浅而宽，而槽盒则具有一定的深度。它最适用于敷设计算机电缆、通信电缆及控制电缆等发热较低的电缆布线。金属槽盒布线可使弱电电缆免受强电线路的干扰，塑料槽盒布线在潮湿和腐蚀性环境中可对电缆的防护有较好的效果。槽盒通常用于明敷布线系统，选用原则如下：（1）承载大电流的电缆不宜采用槽金布线，因其散热性能较差，要考虑电缆的降容系数；（2）成束电缆在吊顶内敷设时，应采用封闭式橘盒或托盘，以提高防火性能。（3）当采用燃烧性能分级为Bl级的电力电缆、通信电缆，在Bl级封闭式电缆槽盒内敷设时，可在无可燃物的网顶或吊顶内敷设。5,梯级式、托盘式、槽式电缆桥架各自优缺点梯级式汇线桥架具有良好的通风性能，不防尘、不防干扰。槽式、托盘式汇线桥架具有防尘、防干扰性能。6 .大跨距电缆桥架当前大跨距电缆桥架一般是由拉挤玻璃钢型材组装而成，适用于电力电缆、控制电缆、照明电缆及配件等。与铁制桥架相比，具有使用寿命长（一般设计寿命为二十年）、安装方便且成本低（比重仅为碳钢的1/4,施工中无需动火，单根桥架长度可达8m,甚至更长）、切割方便不需维护等优越性。7 .组合式电缆桥架组合式电缆桥架是一种新型桥架，是电缆桥架系列中的第二代产品。它适用各项工程、各种单位、各种电缆的敷设，具有结钩简单、配置灵活、安装方便、形式新颖等特点。组合式电缆桥架只要采用宽100mm、150mm.20Omm的三种基型就可以组成所需尺寸的电缆桥架，不需生产弯通、三通等配件就可以根据现场安装任意转向、变宽、分引上、引下。在任意部位、不需要打孔、焊接就可用管引出。它既可方便工程设计，又方便生产运输、更方便安装施工，是目前电缆桥架中理想的产品。8 .电缆桥架技术要求梯架、托盘、槽盒允许的最小板材厚度见下表。（1）GB51348-2019民用建筑电气设计标准梯架、托盘、槽盒允许的最小板材厚度宽度6(mm)最小版材厚度8(mm)宽度8(mm)量小板材厚度H(mm)1501.0500V8U8002.015O<5OO1.2B>8002.2300V845001.5.；-=3IL%UXU(2)TCECS31-2017钢制电缆桥架工程技术规程各类托盘板材最小允许厚度(mm)托盘宽B平板型波纹底模汇增强底槽体前板恻板波纹底板盖板槽体盖板B<3001.21.01.00.70.60.80.63OOB<5OO2.01.21.20.70.61.00.6500B<8003.0L51.40.80.61.20.6800J0001.50.80.61.50.6EP制电安装普通梯架板材最小允许厚度(mm)梯架宽BM板横档釜板i5O<B<3OO1.21.21.0300<B5()01.51.51.25()O<B8OO2.02.01.510002.52.52.0:一小胪疹线
