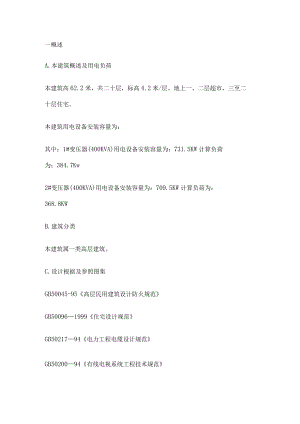

一概述A.本建筑概述及用电负荷本建筑高62.2米，共二十层，标高4.2米/层。地上一、二层超市，三至二十层住宅。本建筑用电设备安装容量为：其中：1#变压器(400KVA)用电设备安装容量为：731.5KW计算负荷为：384.7Kw2#变压器(400KVA)用电设备安装容量为：709.5KW计算负荷为：368.8KWB.建筑分类本建筑属一类高层建筑。C.设计根据及参照图集GB50045-95高层民用建筑设计防火规范GB500961999住宅设计规范GB5021794电力工程电缆设计规范GB5020094有线电视系统工程技术规范GB5005495低压配电设计规范GB5005295供配电设计规范GB500539410KV及如下变电所设计规范GB5005794建筑物防雷设计规范GB5011698火灾自动报警系统设计规范GBJ13390民用建筑照明设计原则JGJ/T1692民用建筑电气设计规范民用建筑电气设计手册工业与民用配电设计手册建筑电气安装工程图集第二版其他有关建筑电气的原则及规范其他有关国际建筑电气原则图集二供电系统A.负荷级别及电源本建筑为一类高层建筑，其消防负荷、生活泵及电梯按一级负荷规定供电，其他用电负荷按三级负荷规定供电。采用两路独立电源供电，引自都市供电网络，供电电源电压级别为IOKV。B.高、低压配电系统1 .变、配电所设于本楼标高4.2米层，变压器容量为：400KVA+400KVA2 .高压配电采用单母线分段供电方式。两路电源同步工作，互为备用。正常工作时母联开关为分闸状态。3 .本建筑低压配电采用但母线分段供电方式。正常时母联开关为分闸状态，当其中一台变压器故障时，该变压器退出运营，断开其回路高压开关，视负荷状况切除三级负荷后再合母联开关，保证重要负荷用电。4 .低压配电系统采用干线和放射想结合的混合式配电系统，对消防负荷保证两路电源供电（其中一路备用），并在末级配电箱内自动切换。C.室内支线布线1 .穿难燃塑料管在地坪、楼板缝、墙及柱内暗敷。2 .穿焊接钢管在地坪、楼板、墙及柱内暗敷。D.导线及穿管原则1 .一般照明支线均为BV-2.5mm2,穿PVC管暗敷。23根管穿PC16,4一6根管穿PC20,7根及以上多管分穿。穿管未注导线根数者均为2根。2 .应急照明支线均为NH-BV-750V-2.5mm?穿钢管暗敷。23根穿管SC15,46根穿管SC20,7根及以上多管分穿。穿管未注导线根数者均为2根。3 .未注之插座回路均为BV-3*4mm?穿管PC20。4 .干线敷设于电气竖井内，电缆沿电缆桥架敷设，电缆、导线穿管规格详见系统图，环接线路型号、规格不变。5 .动力配电线路穿管详见系统图，埋地、埋墙、埋楼板缝暗敷。（注明者除外）6 .未注明液位信号线路均为：KVV-4*2.5mm2PC25o7 .未注明消火栓线路均为：NH-KVV-4*2.5mm2SC25o8 .电气管线穿越防火楼层或防火隔墙处，均以防火堵料密封，电气管井外消防负荷明敷线管或线槽，桥架外表面均须涂以防火涂料。9 .线路敷设方式：BE梁底明敷；CE顶板下明敷；CC顶板内暗敷；WS墙面明敷；WC墙内暗敷；FC地板下暗敷；CLE沿柱明敷；CLC柱内暗敷；CT桥架敷设；MR金属线槽敷设；SCE吊顶内敷设10 .风机，水泵控制箱二次连接图未画出者，请参照有关电气原则图集。11 .电缆桥架在过伸缩沉降缝时，电缆桥架应断开，断开距离为IOOmnio12 .消防负荷双路电源电缆在电缆桥架内敷设时敷于隔板两侧（电缆桥架内设隔板）。13 .施工时应预埋三相空调配电箱出线管。E.设备安装（图中另有注明者除外）设备及元件安装方式底距地高度设备及元件安装方式底距地高度动力配电箱落地安装厨房插座暗装1.6m竖井内配电箱明装1.5m抽油烟机插座暗装2.Om双电源切换箱暗装1.5m可燃气体探测器插座暗装2.4m控制箱暗装1.5m电热水器插座暗装2.4m照明控制箱暗装1.5m排气扇插座暗装2.4m电度表箱暗装1.2m卫生间插座暗装1.6m户内配电箱暗装1.8m洗衣机用插座暗装1.6m弱电配电箱暗装1.8m卧室用空调机插座暗装2.4m灯具跷板开关暗装1.3m客厅用空调机插座暗装O.3m空调机配电箱暗装O.3m其她未注明插座暗装O.3m壁挂炉插座暗装1.8m灯具安装见平面图标注：C吸顶；W壁挂；R嵌入；DS管吊;CS链吊泵房及竖井内配电箱明装或落地安装。出口标志灯及疏散批示灯均接成常亮状态。（图中另有注明者除外）三防雷A.防雷类别1.建筑物属第三类防雷建筑。B.接闪器1 .以避雷带及支架（10镀锌圆钢）明敷于天面女儿墙楼梯间及水箱顶上支架高0.2m,预埋深0.1m,水平间距LOm,转角间距0.5m,避雷带与引下线及所有凸出屋面的金属物均须可靠焊接（焊长26d）,并形成完好的电气通路。（图中另有注明者除外）2 .规定标高30米及以上各层运用构造梁内两根主钢筋（每根212mm）,沿建筑物周边焊通成闭和环路（焊长26d）,并与引下线焊通，做暗敷避雷带兼做均压环。3 .45m及以上外墙上的栏杆、门窗等较大的金属物直接或通过金属门窗埋铁与防雷装置连接以防侧击雷。竖向金属管在顶端和底端与防雷装置连接。C.引下线1 .图表引下处运用建筑无钢筋混凝土柱内两根主筋（每根216mm）作引下线，作引吓线的柱子柱内两根主筋上下焊通，上端伸出女儿墙顶200mm,下端和基本内沿周边焊通的主筋焊接，并规定与所有作防雷用之构造钢筋焊通。（焊长26d）2 .图示（*）有引下线的剪力墙在距室外地坪+-0.5m处各预埋一块连接板，露出柱面且和柱内上下焊通的!主筋焊接，以供测试之用。（注明标高者除外）D.接地体运用基本内钢筋作自然接地体，引下线与地梁几基本内钢筋可靠焊接成电气通路，并规定运用构造底板内钢筋将所有引下线钢筋焊接成电气通路。（焊长6d）E.接地电阻1 .规定接地电阻不不小于1欧2 .实测接地电阻不满足规定期，须补打人工接地体，直至满足。四接地A.系统构成火灾报警采用集中报警系统，当火灾发生时能批示出火灾的精确位置，可按所编制的软件程序自动起动，控制有关消防设备。所有报警、控制状态的变化及指令，均可由打印机自动打印资料备案。火灾报警控制装置设于消防控制室内。B.系统性能L任一探测器、手动报警按钮报警时，集中报警器显示报警。2 .任一消火栓按钮动作后，即启动有关消火栓泵，启泵按钮位置及消火栓生工作、故障状态均返回主控屏。当自动喷洒系统喷头打开时，水流批示器及湿式报警阀压力开关动作信号传至消防控制室，湿式报警阀压力开关动作信号联动启动喷洒水泵。喷洒水泵工作、故障均返回主控屏。3 .当探测器动作后，启动着火层及相邻上、下层时正压送风口，并联动启动屋顶正压送风机，联动启动着火层排烟风机。风机工作、故障均返回主控屏。联动着火层防火卷帘门下落究竟。排烟防火阀动作联动停止相应的排烟风机。4 .火灾确认后，消防控制中心应完毕如下任务a.发出控制信号，强制电梯所有停于首层，切断非消防电梯电源，并接受反馈信息。b.按疏散顺序接通火灾事故广播，控制程序应符合GB-50116-98有关规定。c.接通着火层火警显示灯。d.手动切断非消防电源。5 .消防控制设备应在控制盘上显示其动作及故障状态信号。6 .消防风机及消防水泵均规定在消防控制室可手动和自动控制/7 .非消防电源可在消防控制室手动切除。8 .消防信号显示盘在消防控制室显示水流批示器、湿式报警阀压力开关、信号阀、水泵、风机、防火阀、防火卷帘等消防设备状态，消防设备配电箱、低压配电屏电源工作状态显示，并设消防水池、水箱水位显示装置。探测器、编码中继器、广播扬声器吸顶安装；手动报警按钮、消防电话明装，底距地L3m。中继器模块箱、火灾显示盘明装，底距地1.5mo火灾显示灯明装，底距地2.4m,或门上0.2m安装。火灾报警控制柜、火警专用广播、通讯柜落地安装。探测器距梁、灯、风口等尺寸应严格按施工规范执行，具体位置可视现场状况作合适调节。五线路敷设1 .信号回路线采用ZR-RVS2*1.0,穿钢管G15暗敷于吊顶内。2 .报警电源线路采用ZR-BV2.5,穿钢管G15暗敷于吊顶内。3 .通讯RS485线采用ZR-RVVP2*1.0,穿钢管G20暗敷于吊顶内。4 .消火栓启泵开锁线采用ZR-BVR2.5,穿钢管G20暗敷于吊顶内。5 .消防电话线采用ZRRvS2*1.0,穿钢管G15暗敷于吊顶内。6 .消防广播线采用ZR-BVL5,穿钢管G15暗敷于吊顶内。
