电气控制PLC应用技术DA.docx

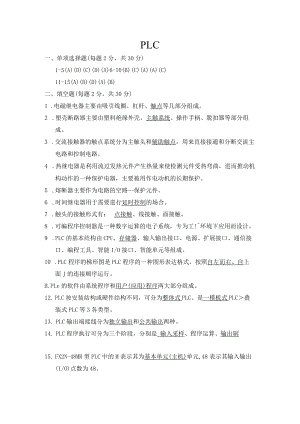

PLC一、单项选择题(每题2分，共30分)1-5(A)(D)(C)(D)(A)6-10(B)(C)(A)(A)(C)11-15(A)(D)(D)(A)(B)二、填空题(每题2分，共30分)1 .电磁继电器主要由吸引线圈、杠杆、触点等几部分组成。2 .塑壳断路器主要由塑料绝缘外壳、主触系统、操作手柄、脱扣器等部分组成。3 .交流接触器的触点系统分为主触头和辅助触点，用来直接接通和分断交流主电路和控制电路。4 .热继电器是利用流过发热元件产生热量来使检测元件受热弯曲，进而推动机构动作的一种保护电器，主要被用作电动机的长期保护。5 .熔断器主要作为电路的空路保护元件。6 .时间继电器用于需要进行延时控制的场合。7 .触头的接触形式有：点接触、线接触、面接触。8 .可编程序控制器是一种数字运算的电子系统，专为工!环境下应用而设计。9 .PLC的基本结构由CPU、存储器、输入输出接口、电源、扩展接口、通信接口、编程工具、智能I/O接口、智能单元等组成。10 .PLC程序的梯形图是PLC程序的一种图形表达格式，按照自左而右、自上面J的连接顺序运行。H.PLe的软件由系统程序和用户(应用)程序两大部分组成。12. PLC按安装结构或硬件结构不同，可分为整体式PLC、是一模板式PLC叠装式PLC等3各类型。13. PLC输出端接线分为独立输出和公共输出两种。14. PLC程序执行可分为三个阶段，分别是_输入采样、程序运算、输出刷15. FX2N-48MR型PLC中的M表示其为基本单元(主机)单元,48表示其输入输出(I/O)点数为48。四、程序题（15分）1.答案：LDXlORYOANIXOANIX4ANIX5OUTYOLDXOANDX2ANIX4ANIX5OUTYlLDX3ANIX4ANIX5OUTY2END五、设计题（15分）1.设计PLC-电动机Y/启动控制方窠（1）画出PLC-电动机Y/启动控制的I/O分配图。（2）写出PLC-电动机Y/启动控制的程序梯形图。答案：（1）FROfXO热保YO-KMO通电SBIfXl停止Y2-*KMY星形SB2-X2启动Y3-KM三角形PLCPLe-电动机Y/启动控制的I/O分配图
