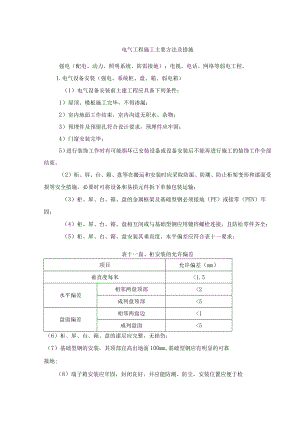

电气工程施工主要方法及措施强电（配电、动力、照明系统、防雷接地）；电视、电话、网络等弱电工程。1.电气设备安装（强电、系统柜、盘、箱、弱电箱）（1）电气设备安装前土建工程应具备下列条件：1）屋顶、楼板施工完毕，不得渗漏；2）室内地面工作结束，室内沟道无积水、杂物；3）预埋件及预留孔符合设计要求，预埋件应牢固；4）门窗安装完毕；5）进行装饰工作时有可能损坏已安装设备或设备安装后不能再进行施工的装饰工作全部结束。（2）柜、屏、台、箱、盘等在搬运和安装时应采取防振、防潮、防止柜架变形和漆面受损等安全措施，必要时可将设备和易损元件拆下单独包装运输；（3）柜、屏、台、箱、盘的金属框架及基础型钢必须接地（PE）或接零（PEN）牢固；（4）柜、屏、台、箱、盘相互间或与基础型钢应用镀锌螺栓连接，且防松零件齐全；（5）柜、屏、台、箱、盘安装其垂直度、水平偏差应符合表十一要求；表十一盘、柜安装的允许偏差项目允许偏差（mm）垂直度每米<1.5水平偏差相邻两盘顶部<2成列盘顶部<5盘面偏差相邻两盘边<1成列盘面<5（6）柜、屏、台、箱、盘的漆层应完整，无损伤；（7）基础型钢的安装，其顶部宜高出地面100mm,基础型钢应有明显的可靠接地;（8）端子箱安装应牢固，封闭良好，并应能防潮、防尘，安装位置应便于检查；（9）照明配电箱、弱电箱安装应符合下列规定：1）照明配电箱除ALZl型、AL2配电箱落地安装外，其余嵌墙暗装，底边距地1.5m；电话分线箱、电视器件箱分支箱以及网络集线箱嵌墙暗装，底边距地1.5m；2）位置正确，部件齐全，箱体开孔与导管管径适配，暗装配电箱箱盖紧贴墙面，箱涂层完整；3）箱内接线整齐，无绞接现象；回路编号齐全，标识正确；4）箱安装牢固，垂直度允许偏差为1.5%。；底边距地为L5m。2.配管及管内穿线（1）一般规程1）线路均采用YJV-O.6/1KV型铜芯电缆和BV-O.45/0.75KV型铜芯导线穿钢管或阻燃管暗设，管线与墙体等空隙应采用不燃烧材料填塞密实，导线穿阻燃塑料管管径应符合下表规定：序号导线型号及规格导线根数管径备注1BV-O.45/0.752.5mm234PVC20插座回路均为三根导线（商铺除外）256PVC253BV-O.45/0.754.Omm23PVC252）敷设在潮湿场所的电线保护管、管口及各连接处应密封；3）暗配时，电线保护管宜沿最近的线路敷设，并应减少弯曲，埋入建筑物、构筑物内的电线保护管与建筑物、构筑物表面距离不应小于15mm；4）进入落地式配电箱的保护管，排列应整齐，管口宜高出配电箱基础面5080mm；5）电线保护管不宜穿过设备或建筑物、构筑物的基础，当必须穿过时，应采取保护措施；6）电线保护管的弯曲处，不应有折皱、凹陷和裂缝，且弯曲程度不应大于管外径的10%；7）电线保护管的弯曲半径应符合下列规定：当线路明配时，弯曲半径不宜小于管外径的6倍，当两个接线盒间只有一个弯曲时，其弯曲半径不宜小于管外径4倍；当线路暗配时，弯曲半径不宜小于管外径的6倍，当埋没于地下或混凝土时，其弯曲半径不宜小于管外径10倍；8）当电线保护管遇下列情况之一时，中间应增设接线盒或拉线盒，且接线盒或拉线盒的位置应便于穿线：管长度每超过30m,无弯曲；管长度每超过20m,有一个弯曲；管长度每超过15m,有二个弯曲；管长度每超过8m,有三个弯曲；9）垂直敷设的电线保护管遇下列情况之一时,应增设固定导线用的拉线盒：管内导线截面为50mm2及以下，长度每超过30m；管内导线截面为7095mm2及以下，长度每超过20m；管内导线截面为120240m2及以下，长度每超过30m；10）水平或垂直敷设的明配电线保护管，其水平或垂直安装的允许偏差为1.5%。,全长偏差不应大于管内径的1/2；（2）钢管敷设1）潮湿场所和直埋入地下的电线保护管，应采用厚壁钢管，干燥场所的电线保护管宜采用薄壁钢或可挠金属电线保护管；2）钢管的内、外壁均应作防腐处理。当埋没入混凝土内时，钢管外壁可不作防腐处理，直埋入土层的钢管外壁应涂两道沥青，采用镀锌钢管时，锌层剥落处应涂防腐漆；3）钢管不应有折扁和裂缝，管内应无铁屑及毛刺，切断口应平整，管口应光滑；4）钢管的连接应符合下列要求：用螺纹连接时，管端螺纹长度不应小于管接头长度的1/2,连接处其螺纹宜外露23扣。螺纹表面应光滑、无缺损;采用套管连接时，套管长度宜为管外径的1.53倍，管与管口的对口处应位于套管的中心。套管采用焊接连接时，焊缝应牢固严密；钢管连接处的管内表面应平整、光滑；5）钢管与盒（箱）或设备的连接应符合下列要求：暗配的黑色钢管与盒（箱）连接可采用焊接连接，管口宜高出盒（箱）内壁35mm,且焊处应补涂防腐漆；明配钢管或镀锌钢管与盒（箱）连接应采用锁紧螺母或护圈固定，用锁紧螺母固定的管端螺纹宜外露锁紧螺母23扣；当钢管与设备直接连接时，应将钢管敷设在设备的接线盒内；当钢管与设备间连接时，对室内干燥场所，钢管端部宜增设电线保护软管或可挠金属电线保护管后引入设备的接线盒内，且钢管管口应包扎紧密；对室外或室内潮湿场所，钢管端部应增设防水弯头，导线应加保护管，经弯成滴水弧状后再引入设备的接线盒；与设备连接的钢管管口与地面的距离宜大于200mm；6）钢管的接地应按下列要求实施：当电线保护管（黑色钢管）采用螺纹连接时，连接处的两端应焊接跨接接地线或采用专用接地卡跨接；镀锌钢管或可挠金属电线保护管的跨接接地线，采用专用接地线卡跨接,不应采用熔焊连接；7）安装电气器具的部位应设置接线盒。8）暗配管埋设深度与建筑物、构筑物表面的距离不应小于15mm;明配管应排列整齐，固定点间距应均匀，牢固可靠；管卡与终端、弯头中点、电气器具或盒（箱）边缘的距离为150500mm,钢管中间直线管段管卡间的最大距离应符合表十二的规定；表十二钢管管卡间的最大距离敷设方式钢管种类钢管直径（mm）152025324050506565以上管卡间最大距离（m）吊架、支架或沿墙敷设厚壁钢管>2mm1.52.02.52.53.5薄壁钢管<2mm1.01.52.09）穿过建筑物的沉降缝、伸缩缝，均应作补偿装置，应有一定的余量，并能随沉降、伸缩而自如活动，一般余量不应少于20mm；10）在天棚内配管应单独设吊卡、吊架，吊架不得直接固定在吊顶内的轻钢龙骨上，也不得直接放在其它管道上；（3）阻燃PVC管敷设1）PVC管管口应平整、光滑，管与管、管与盒（箱）等器件应用承插式连接，连接时结合面应打毛、去污后涂专用粘合剂，接口应牢固密封，并应符合下列要求：管与管之间采用套管连接时，套管长度宜为管外径的1.53.0倍，管与管的对口处应位于套管中心：管与器件连接时，插入深度宜为管外径的L0l.5倍：2）明配PVC管在穿过楼板时，易受机械损伤的地方，应采用钢管保护，其保护高度距楼板的表面距离不小于500mm,3）直埋在地下或楼板的PVC管，在露出地面时易受机械损伤的部位，应采取保护措施；4）直埋于现浇混凝土内的PVC管，在浇捣混凝土时，应采取防止PVC管发生机械损伤的措施，专人配合；5） PVC管在砖砌墙体上剔槽敷设时，应采用强度等级不小于MlO的水泥沙浆抹面保护，保护层的厚度不应小于15mm；6）明配PVC管应排列整齐，固定点间距均匀，管卡间最大距离应符合表十三要求；表十三PVC管管卡固定点最大距离（m）敷设方式管内径（mm）20以下254050以上吊架、支架或沿墙敷设1.01.52.07）敷设半硬塑料管或波纹管宜减少弯曲，当直线段长度超过15或直角弯超过三个时，应增加接线盒；（4）管内穿线1）布线应在建筑抹灰及地面工程结束后进行，穿线前应将管内的积水，污物清扫干净;2）导线在管内，严禁有接头或扭结，导线的接线应在接线盒内，焊接用端子连接；3）不同电压等级，不同系统的线路，不应穿在同一管内；4）导线敷设后，应对每一回路的导线用500伏摇表测量绝缘电阻，其对地绝缘电阻值不应小于20M;5）导线的接头必须焊接，焊接时不得采用带有腐蚀性的助焊剂；6）线路中绝缘导体的颜色标记，当采用多相导线时，其相线的颜色应易于区分，相线与零线的颜色应不同，同一建筑物、构筑物内的导线，其颜色选择应统一；交流线路，相线分别为黄色（A相）、绿色（B相）、红色（C相），零线为淡兰色；保护接地线路PE为黄、绿相间颜色；直流线路，正极为棕色，负极为兰色，接地中线为淡兰色。3.开关、插座的安装（1）开关、插座的安装必须符合设计要求，并作到：1）墙面粉刷、壁纸及油漆等内装修工作完成之后，再进行开关、插座的安装；2）安装的开关、插座棉板应紧贴墙面，四周无缝隙，安装牢固，表面光滑整洁、无碎裂、滑伤，装饰帽齐全；3）照明开关的通断位置应一致，操作灵活、接触可靠，相线经开关控制；4）相同型号并列安装及同一室内安装的开关、插座高度应一致，且控制有序不错位；开关边缘距门框边缘的距离为0.150.20m;按设计要求，开关底边距地1.3m,暗装；普通插座、电话、数据插座底边距地0.3m,暗装；空调壁挂机插座底边距地2.2m,暗装；防水插座底边距地L5m,暗装；5）同一室内插座高度差不宜大于5m,并列安装相同型号的开关、插座的高度差不大于1mm；6）所有插座均采用带保护门的安全型插座，卫生间插座应加防溅盒；7）带接地插孔应与相应的相线截面一致（即保护线的材质、规格与相线相同，其颜色应与相线区别）；（2）插座接线应按下列要求进行：1）单相两孔插座，面对插座的右孔或上孔与相线连接，左孔或下孔与零线连接；单相三孔插座，面对插座的右孔与相线连接，左孔与零线连接；2）单相三孔、三相四孔及三相五孔插座的接地（PE）或接零（PEN）线接在上孔；插座的接地端子不与零线端子连接；同一场所的三相插座，接线的相序应一致；3）接地（PE）或接零（PEN）线在插座间不应串联连接。5 .照明灯具的安装（1）灯具固定牢固可靠，应采用预埋吊钩、螺栓、螺钉、膨胀螺栓、尼龙塞或塑料塞固定，严禁使用木塞；（2）连接灯具的软线应盘扣、搪锡压线，当采用螺口灯头时，相线应接在螺口灯头中间的端子上，零线应接在螺纹的端子上；（3）装有白炽灯泡的吸顶灯具，灯泡不应紧贴灯罩；6 .照明通电试运行（1）照明系统通电，灯具回路控制应与照明配电箱及回路标识一致，开关与灯具控制顺序相对应；（2）照明系统通电连续试运行时间为24小时，所有照明灯具均应开启，且每2小时记录运行状态1次，连续试运行时间内无障碍。7 .防雷接地（1）防雷接地线及接地装置的连接均采用搭接焊，其搭接长度应符合下列规定：扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊；圆钢与圆钢搭接为圆钢直径的2倍，双面施焊；圆钢与扁钢搭接为圆钢直径的2倍，双面施焊；扁钢与钢管、扁钢与角钢焊接，紧贴外侧两面，或紧贴3/4钢管表面，上下两侧施焊；除埋设在混凝土中的焊接接头外，有防腐措施。（2）所有进出建筑物的各种金属管道、穿线钢管以及电缆金属外皮均应就近与钢柱可靠连接，垂直敷设的金属管道及用于支撑电缆的金属构件，其上下两端须与防雷接地装置可靠连接。（3）所有突出屋面的金属管道、金属爬梯、设备金属外壳避雷针等金属物体均应用巾10镀锌圆
