电气图纸会审记录.docx

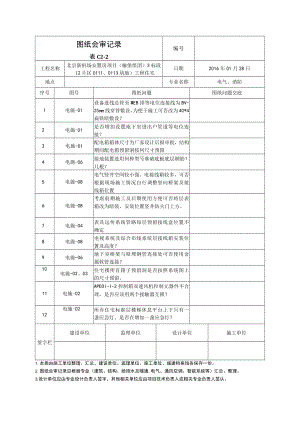

图纸会审记录表C2-2编号工程名称北京新机场安置房项目（榆堡组团）3标段（2片区0111、0113块地）工程住宅日期2016年01月28日地点专业名称电气、消防序号图号图纸问题图纸问题交底1电施-01设备进线总管至MEB排等电位连接线为BV-25mm线穿管敷设，为便于施工可否改为40*4扁铁暗敷设？2电施-01是否增加设置地下室进出户管道等电位连接？3电施-01配电箱箱体尺寸为厂家设计后报审批，结构期间配电箱预留洞按何尺寸预留4电施-06接地装置选用何种型号基础底板底层钢筋？几根？5电施-08电气竖井空间较小强、电接线箱较多，可否根据现场施工情况自行调整竖向桥架及接线箱位置6电施-08考虑前期施工及后期使用方便可否将层表箱改为暗装，安装位置竖井防火门上方。7电施-04表具远传系统管路每层预留接线盒位置不确定8电施-08电视系统及综合布线系统层接线箱安装位置及高度？9电施-06地下室桥架与暗埋钢管连接处可否使用金属软管连接？10电施-02、03住宅楼所有箱子预留洞是否按照系统图上的尺寸预留。11电施-02APEOl-I-2控制箱双速风机控制元器件不合理，是否应该用两个接触器互锁？12电施-02所有住宅标准层楼梯休息平台上下只有一盏应急灯，是否在增加一盏应急灯？签字栏建设单位监理单位设计单位施工单位1.本表由施工单位整理、汇总，建设单位、监理单位、施工单位、城建档案馆各保存一份。2.图纸会审记录应根据专业（建筑、结构、给排水及暖通,电气、通风空调、智能系统等）汇总、整理。3,设计单位应由专业设计负责人签字，其他相关单位应由项目技术负责人或相关专业负责人签认。图纸会审记录表02-2编号工程名称北京新机场安置房项目（榆堡组团）3标段（2片区0111、0113块地）工程公建日期2016年01月28日地点专业名称电气、消防序号图号图纸问题图纸问题交底1电施T4声光控延时开关可否同住宅一样改为声光控灯头2电施TO公建：没有防雷平面图，没有测试点签字栏建设单位监理单位设计单位施工单位1本表由施工单位整理、汇总，建设单位、监理单位、施工单位、城建档案馆各保存一份。2.图纸会审记录应根据专业（建筑、结构、给排水及暖通、电气、通风空调、智能系统等）汇总、整理。3.设计单位应由专业设计负责人签字，其他相关单位应由项目技术负责人或相关专业负责人签认。图纸会审记录表C2-2编号工程名称北京新机场安置房项目（榆堡组团）3标段（2片区0111、0113块地）工程车库日期2016年01月28日地点专业名称电气、消防序号图号图纸问题图纸问题交底1电施T5地下车库R70、NT6、N-30轴中有一个双管日光灯独立的，接应急照明还是普通照明。2消防电施T7车库T层线槽尺寸不详3电施T5地下车库R-10、N-16、N-30轴中有一个双管日光灯独立的，接应急照明还是普通照明。4电施74、15地下车库7、-2层线槽跟管子之间用什么管子连接5电施To车库防雷接地除图纸注明用扁钢外其余均利用基础钢筋6电施T2车库接室及配电室LEB是否应为MEB7电施TO配电间是否需要增加一圈接地扁钢？8电施-06地下室线槽与管子之间用什么连接9消防电施T7车库-1层线槽尺寸不详10在所有说明里明确，本工程低压配电系统接地型式采用TN-C-S系统，采用三相四线制进线，配电柜做重复接地，但在所有系统图里显示所有进线电缆为4*240+1*120电缆，以哪个为准？11所有汽车坡道预留停车管理系统接线盒（强电弱电），没有标注预留标高？签字栏建设单位监理单位设计单位施工单位1.本表由施工单位整理、汇总，建设单位、监理单位、施工单位、城建档案馆各保存一份。2.图纸会审记录应根据专业（建筑、结构'给排水及暖通、电气、通风空调、智能系统等）汇总,整理。3.设计单位应由专业设计负责人签字，其他相关单位应由项目技术负责人或相关专业负责人签认。
