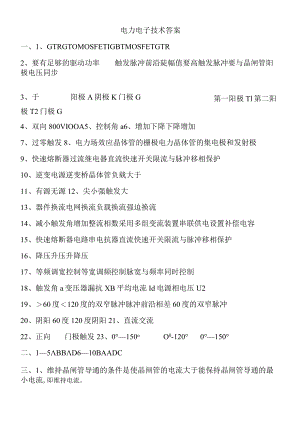

电力电子技术答案一、1、GTRGTOMOSFETIGBTMOSFETGTR2、要有足够的驱动功率触发脉冲前沿陡幅值要高触发脉冲要与晶闸管阳极电压同步第一阳极Tl第二阳3、于阳极A阴极K门极G极T2门极G4、双向800VIOOA5、控制角a6、增加下降下降增加7、过零触发8、电力场效应晶体管的栅极电力晶体管的集电极和发射极9、快速熔断器过流继电器直流快速开关限流与脉冲移相保护10、逆变电源逆变桥晶体管负载大于11、有源无源12、尖小强触发大13、器件换流电网换流负载换流强迫换流14、减小触发角增加整流相数采用多组变流装置串联供电设置补偿电容15、快速熔断器电路串电抗器直流快速开关限流与脉冲移相保护16、降压升压升降压17、等频调宽控制等宽调频控制脉宽与频率同时控制18、触发角a变压器漏抗XB平均电流Id电源相电压U219、60度120度的双窄脉冲脉冲前沿相差60度的双窄脉冲20、阴阳60度120度阴阳21、直流交流22、正向门极触发23、0°150oO0-120°0°150°二、15BBD610BAADC三、1、维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流,即维持电流。要使晶闸管由导通变为关断，可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。2、整流是将交流电能变为直流电能供给直流用电设备。逆变是将直流电能变为交流电能供给交流用电设备。逆变运行时,一旦发生换流失败,外接的直流电源就会通过晶闸管电路形成短路,或者使变流器的输出平均电压和直流电动势变为顺向串联，由于逆变电路内阻很小，形成很大的短路电流,称为逆变失败或逆变颠覆。防止逆变夫败的方法有:采用精确可靠的触发电路,使用性能良好的晶闸管,保证交流电源的质量,留出充足的换向裕量角B等。4答：逆变电路多重化的目的之一是使总体上装置的功率等级提高，二是可以改善输出电压的波形。因为无论是电压型逆变电路输出的矩形电压波，还是电流型逆变电路输出的矩形电流波，都含有较多谐波，对负载有不利影响，采用多重逆变电路，可以把几个矩形波组合起来获得接近正弦波的波形。逆变电路多重化就是把若干个逆变电路的输出按一定的相位差组合起来，使它们所含的某些主要谐波分量相互抵消，就可以得到较为接近正弦波的波形。组合方式有串联多重和并联多重两种方式。串联多重是把几个逆变电路的输出串联起来，并联多重是把几个逆变电路的输出并联起来。串联多重逆变电路多用于电压型逆变电路的多重化。并联多重逆变电路多用于电流型逆变电路得多重化。
