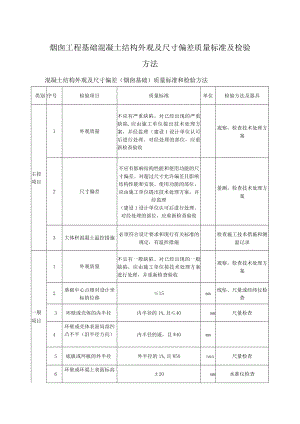

烟囱工程基础混凝土结构外观及尺寸偏差质量标准及检验方法.docx

烟囱工程基础混凝土结构外观及尺寸偏差质量标准及检验方法混凝土结构外观及尺寸偏差（烟囱基础）质量标准和检验方法类别序号检验项目质量标准单位检验方法及器具主控项目1外观质量不应有严重缺陷。对已经出现的严重缺陷,应由施工单位提出技术处理方案，并经监理（建设1设计单位认可后进行处理。对经处理的部位，应重新检查验收观察，检查技术处理方案2尺寸偏差不应有影响结构性能和使用功能的尺寸偏差。对超过尺寸允许偏差且影响结构性能和安装、使用功能的部位，应由施工单位提出技术处理方案，并经监理（建设1设计单位认可后进行处理。对经处理的部位，应重新检查验收量测，检查技术处理方案3大体积混凝土温控措施必须符合设计要求和现行有关标准的规定，有温控措施检查施工技术措施和测温记录一般项目1外观质量不宜有一般缺陷。对已经出现的一般缺陷，应由施工单位按技术处理方案进行处理，并重新检查验收观察，检查技术处理方案2基础中心点相对设计坐标的位移15mm线坠、尺量或经纬仪检查3环壁或壳体的内半径内半径的1%,且40mm尺量检查4环壁或壳体表面局部凹凸不平（沿半径方向）内半径的遥，且W40mm5底板或环板的外半径外半径的1%,且W5Onun尺量检查6环壁或环梁上表面标高±20mm水准仪检查7环壁的厚度偏差±20mm尺量检查8底板或环板的厚度偏差020nun尺量检查9预埋件及预留孔中心偏差±20mm纵、横两个方向尺量检查10烟道支架柱中心偏差15nun尺量检查
