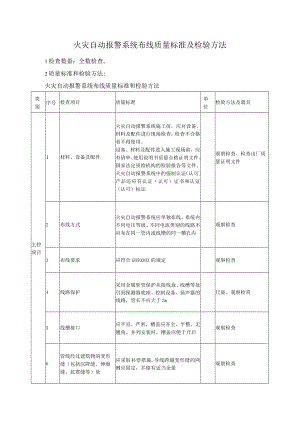

火灾自动报警系统布线质量标准及检验方法.docx

火灾自动报警系统布线质量标准及检验方法1检查数量：全数检查。2质量标准和检验方法:火灾自动报警系统布线质量标准和检验方法类别序号检查项目质量标准单位检验方法及器具主控项目1材料、设备及配件火灾自动报警系统施工前，应对设备、材料及配件进行现场检查，检查不合格者不得使用。设备、材料及配件进入施工现场前，应有清单、使用说明书质量合格证明文件、国家法定质检机构的检验报告等文件。火灾自动报警系统中的强制认证（认可）产品还应有认证（认可）证书和认证（认可）标识观察检查、检查出厂质量证明文件2布线方式火灾自动报警系统应单独布线，系统内不同电压等级、不同电流类别的线路不应布在同一管内或线槽的同一槽孔内观察检查3布线要求应符合GB50303的规定观察检查4线路保护采用金属软管保护从接线盒、线槽等处引到探测器底座、控制设备、扬声器的线路，管长不应大于2m尺量、观察检查5线槽接口应平直、严密，槽盖应齐全、平整、无翘角。并列安装时，槽盖应便于开启观察检查6管线经过建筑物的变形缝（包括沉降缝、伸缩缝、抗震缝等）处应采取补偿措施,导线跨越变形缝的两侧应固定，并留有适当余量观察检查般项目1火灾自动报警系统布线应根据GB50116火灾自动报警系统设计规范的规定，对导线的种类、电压等级进行检查观察检查、核对相关资料2管内或线槽内的布线应在建筑抹灰及地面工程结束后进行，管内或线槽内不应有积水及杂物观察检查3导线在管内或线槽内不应有接头或扭结；导线的接头应在接线盒内焊接或用端子连接观察检查4敷设在多尘或潮湿场所管路的管口和管子连接处均应做密封处理观察检查5接线盒设置管路超过下列长度时，应在便于接线处装设接线盒：(1)管子长度每超过30m,无弯曲时。(2)管子长度每超过20m,有1个弯曲时。(3)管子长度每超过IOm,有2个弯曲时。尺量、观察检查6金属管子、塑料管入盒金属管子入盒，盒外侧应套锁母，内侧应装护口；在吊顶内敷设时，盒的内外侧均应套锁母。塑料管入盒应采取相应固定措施观察检查7明敷设各类管路和线槽应采用单独的卡具吊装或支撑物固定。吊装线槽或管路的吊杆直径不应小于6mm尺量、观察检查8吊点或支点设置线槽敷设时，应在下列部位设置吊点或支点：(1)线槽始端、终端及接头处。(2)距接线盒0.2In处。(3)线槽转角或分支处。(4)直线段不大于3m处尺量、观察检查9火灾自动报警系统导线敷设应用500V兆欧表测量每个回路导线对地的绝缘电阻,该绝缘电阻值不应小于20MQ兆欧表测量10导线颜色同一工程中的导线，应根据不同用途选择不同颜色加以区分,相同用途的导线颜色应一致。电源线正极应为红色，负极应为蓝色或黑色观察检查
