火力发电厂锅炉锅筒分离器常用钢钢号特性及其主要应用范围.docx

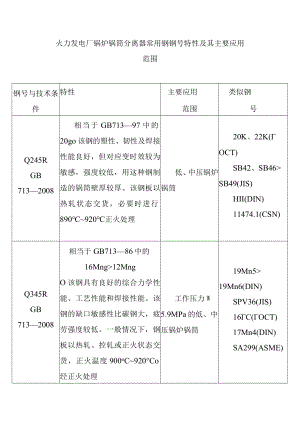

火力发电厂锅炉锅筒分离器常用钢钢号特性及其主要应用范围钢号与技术条件特性主要应用范围类似钢号Q245RGB7132008相当于GB71397中的20go该钢的塑性、韧性及焊接性能良好，但对应变时效较为敏感，强度较低，用这种钢制造的锅筒壁厚较厚。该钢板以热轧状态交货，必要时进行890920正火处理低、中压锅炉锅筒20K、22K(OCT)SB42、SB46>SB49(JIS)HII(DIN)11474.1(CSN)Q345RGB7132008相当于GB71386中的16Mng>12MngO该钢具有良好的综合力学性能、工艺性能和焊接性能。该钢的缺口敏感性比碳钢大，疲劳强度较低。一般情况下，钢板以热轧、控轧或正火状态交货，正火温度900oC920°Co经正火处理工作压力W5.9MPa的低、中压锅炉锅筒19Mn5>19Mn6(DIN)SPV36(JIS)16C(OCT)17Mn4(DIN)SA299(ASME)后可显著提高韧性，并降低脆性转变温度19Mn5>19M6德国钢号，属屈服强度为300MPa级别的碳镒钢，冶炼、热加工性能及焊接性能均良好，断裂韧性和低循环疲劳性能也较好，有利于降低低应力脆断的风险。钢板的正火温度为890950,消除应力退火温度为520580中、高压锅炉锅筒19Mn6(GB)SA299(ASME)SA299美国钢号。该钢的化学成分和屈服强度级别与16Mng和19Mn5钢相近,但钢中含碳量更局，其低循环疲劳性能略低于19Mn5o该钢的力学性能比较稳定。厚度方向的力学性能较均匀，高温抗拉强度较高，冲击吸收能量较高，如不含有太多的MnS夹杂，层状撕裂敏感性亦不高，脆性转变高压、超高压亚临界锅炉锅筒。由美国引进的300MW、600MW机组锅炉锅筒均使用该种钢SA299(ASME)温度低于-30,无塑性转变温度NDT约为-15。焊接性能良好。13MnNiMo54德国钢号。属屈服强度为392MPa级别的含镒、银、铝强韧性配合良好的低合金钢。钢的组织稳定，具有良好的综合力学性能和工艺性能。该钢在正火加高温回火状态下使用，正火+回火组织为回火贝氏体加铁素体，故该钢又可称为低合金贝氏体钢。DIWA353是德国迪林根公司在对BHW35的优化后的牌号，其各项性能指标优于BHW35o高压、超高压及亚临界锅炉锅筒BHW35（德国蒂森公司）DIWA353（德国迪林根公司）15CrMoGGB53102008材料特性见表Al用于超（超）临界锅炉汽水分离器SA336F12(ASME)SA182F12CL2(ASME)15NilMnMoNbCuGB53102008材料特性见表Al用于超临界锅炉汽水分离器对应牌号见表Al10Cr9MolVNbNGB53102008材料特性见表Al用于超超临界锅炉汽水分离器对应牌号见表AlSA302C抗拉强度550-690MPa级的锦、银、铝低合金钢。与BHW35钢的成分、拉伸性能相近。厚度50mm的钢板供货状态一般为热轧，厚度大于50Inm的钢板供货状态一般为正火+回火。用于超临界锅炉汽水分离器SA302C(ASME)
