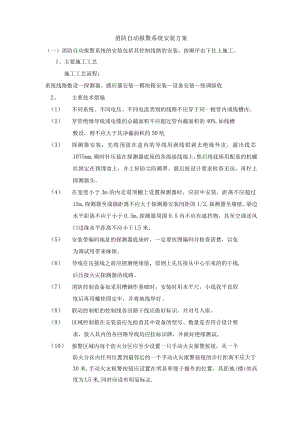

消防自动报警系统安装方案（一）消防自动报警系统的安装包括其控制线路的安装，按顺序由下往上施工。1、主要施工工艺施工工艺流程：系统线路敷设-探测器、感应器安装-模块箱安装-设备安装-统调验收2、 主要技术措施（1） 不同系统、不同电压、不同电流类别的线路不应穿于同一根管内或线槽内。（2） 穿管绝缘导线或电缆的总截面积不应超过管内截面积的40%,如线槽敷设，则不应大于其净截面积的50吼（3） 探测器安装：先将预留在盒内的导线用剥线钳剥去绝缘外皮，露出线芯10T5mm,顺时针压接在探测器底座的各级接线端上，然后将底座用配套的机螺丝固定在预埋盒上，并上好防尘防潮罩。最后按设计要求检查无误，再拧上探测器头。（4） 在宽度小于3m的内走道顶棚上设置探测器时，应居中安装，距离不应超过15m,探测器至端墙距离不应大于探测器安装间距的1/2,探测器至墙壁、梁边水平距离不应于小于0.5m,探测器周围0.5内不应有遮挡物，其至空调送风口边缘水平距离不应小于L5米。（5） 安装带编码地址的探测器底座时，一定要依图编码并检查清楚，以免为调试用带来麻烦。（6） 导线在压接线之前应摇测绝缘值，原则上先压接从中心引来的的干线,后压接火灾探测器的线路。（7） 消防控制设备如采用槽钢作基础时，安装时用水平尺，小线找平直程度后再用螺栓固定牢，并将地线焊好。（8） 联动控制柜的控制线各回路干线应做好标识，并对号入座。（9） 区域控制箱在安装前应先检查其中设备的型号、数量是否符合设计要求，接入其内的各回路导线均应挂标识牌，并做好绝缘测试。（10） 报警区域内每个防火分区应至少设置一只手动火灾报警按钮，从一个防火分区内任何位置到最邻近的一个手动火灾报警按钮的步行距离不应大于30米,手动火灾报警按钮应设置在明显和便于操作的位置，其距地(楼)的高度为L5米,同时应设有明显标志.（11） 扬声器应安装稳定,不应发生脱落或因振动产生机械噪声。(四)消防排烟通风系统4.1 施工总平面图及其说明(1)由于甲方暂时未能安排具体场地规划平面图，我司暂定施工平面方案，待日后将就实际地形图作相应修改并根据土建总包要求再绘制我司的施工平面图。(2)在规定的供水供电点拉设施工用水用电线路，并安装电表水表进行计量用,每月缴交用水用电费用。(3)所有建筑物都将放置足够的灭火筒，灭火器材，并在办公室和宿舍房屋外面敷设消防栓管道。(4)临时供电安装遵守GB50194-93建设工程现场供电安装规范和广州市建筑施工安全用电规范。(5)员工宿舍用36伏安全电压做照明用途，除安装电风扇外，不准私自拉220伏电源作其他用途。4.2 施工总进度网络计划网络计划是根据招标文件、图纸以及相关资料，结合我司自身实际情况，配合土建总包单位的总体进度及专业工程配合才能定出详细可行的施工进度及劳力计划。
