海水工厂化循环水物联网系统技术要求.docx

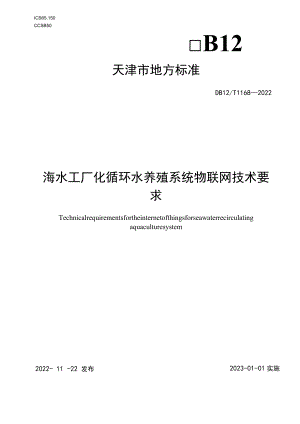

ICS65.150CCSB50B12天津市地方标准DB12/T11682022海水工厂化循环水养殖系统物联网技术要求Technicalrequirementsfortheinternetofthingsforseawaterrecirculatingaquaculturesystem2022- 11 -22 发布2023-01-01实施天津市市场监督管理委员会发布本文件按照GB/T1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。本文件由天津市农业农村委员会提出并归口。本文件起草单位：天津农学院。本文件主要起草人：田云臣、孙学亮、华旭峰、王庆奎、胡金城、贾磊、孙侦龙、黄亚冬、左渠、郑杰。海水工厂化循环水养殖系统物联网技术要求1范围本文件规定了海水工厂化循环水养殖系统的物联网系统构成、在线监测、数据采集、通信传输技术要求和运行维护技术要求。本文件适用于海水工厂化循环水养殖物联网系统的设计、构建和应用2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文件,仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。DB12/T584-2015海水工厂化养殖水质在线监测技术要求DB12/T782-2018水产养殖物联网数字视频监控系统技术规范DB12/T958-2020水产养殖物联网系统运行维护技术要求3术语和定义下列术语和定义适用于本文件。3.1工厂化循环水养殖industrializedrecirculatingaquaculture在相对可控环境条件下，配备含物理过滤、生物过滤、水泵以及能够改善水质、预防疾病的各种设施设备，通过连续的水处理将一定量的养殖尾水重新利用，实现水产品工业化生产的养殖模式。3.2上位机positionmachine可以直接发送操作指令的计算机或单片机，一般提供用户操作交互界面并向用户展示反馈数据4物联网系统构成主要由在线监测、数据采集、通信传输等硬件设备和相应软件构成。系统架构见图1。±C图1海水工厂化循环水养殖系统物联网架构5在线监测5.1 养殖水质在线监测5.1.1 设备安装要求水质在线监测传感器应布设于海水工厂化车间养殖系统的养殖池内水流交换充分的位置或养殖系统的排水口，传感器应完全浸于流水中并远离增氧装置。5.1.2 技术要求养殖水质监测技术应符合DB12T5842015的相关规定。5.2 养殖车间环境在线监测5.2.1 设备安装要求在线监测设备应布设于养殖车间光照、温度、湿度等有代表性的位置。5. 2.2技术要求养殖车间环境监测包括但不限于光照、温度、湿度等环境指标监测和视频监控，光照、温度和湿度传感器技术参数应符合表1、表2要求。数字视频监控技术应符合DB12/T782-2018的相关规定。表1光照监测传感器技术参数项目指标测量范围，Lux0-200000光谱响应范围，nm400700测量精度±2%表2室内温、湿度监测传感器技术参数项目指标温度测量范围，C045温度测量精度，r+0.5湿度测量范围，%RH595湿度测量精度，%RH±55.3系统运行在线监测5.3.1监测项目系统运行在线监测包括但不限于养殖池和水泵池水位、循环水管道流速、流量、设备运行状态等实时监测。5.3.2设备安装要求循环水系统运行状态监测设备应布设于循环水系统的养殖池、生物滤器以及循环水进水管道上。5.3.3技术要求水位、流速、流量监测传感器技术参数应符合表3,表4,表5要求。表3水位监测传感器技术参数项目指标测量范围，nun100-10000测量精度，%FS±0.5表4流速监测传感器技术参数项目指标测量范围，mm/s214500测量精度，%±2表5流量监测传感器技术参数项目指标测量范围，ReP200007000000测量精度，%±16数据采集6.1基本要求数据采集通过采集器完成，采集器应具有采集、处理、存储、显示和传输传感器数据的功能。6.2设备安装要求6.2.1采集器的安装场点应无强磁干扰源，应对采集器进行电磁隔离保护。6. 2.2采集器箱应防潮、防腐蚀，应安装在便于查看、操作的位置。6.3技术要求6. 3.1采集器的输入接口应可以连接多种不同的传感器，获取与其相连的传感器信号，应支持现场设置数据采集频率。7. 3.2应能存储每间隔IOmin采样时至少3个月的所有监测数据以及每小时整点的所有监测数据。8. 3.3时钟误差每月不超过15s。9. 3.4应预留现场总线和新增监测要素传感器接口。10. 3.5应具有在线升级的调试接口。7通信传输技术要求10.1 支持数据传输到本地上位机和远程平台。10.2 至少支持有线或无线其中一种传输方式。10.3 线传输包括但不限于USB、RS-485、RS-232、光纤等。10.4 无线传输包括但不限于4G、5G、NB-IoT.LoRa、ZigBee>WIFL蓝牙等。8运行维护技术要求应符合DB12/T958-2020的相关技术要求。
