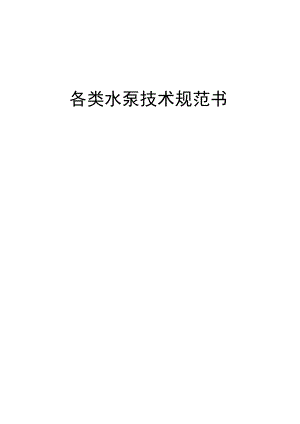

泵类技术规范书.docx

各类水泵技术规范书134 5 5 5 5661234567891011总、则设计条件与环境条件设备规范技术和结构要求供货范围技术文件售后服务铭牌：质量管理包装、运输：1总贝!l1.1本技术规范书的使用范围仅限于大庆林源600万吨煤炭分质清洁利用项目（自备电站工程）各类水泵设备，它包括本体及辅助设备的功能设计、结构、性能、安装和试验等方面的技术要求。L2本技术规范书提出是最低限度的要求，并未对一切细节作出规定，也未充分引述有关标准和规范的条文。供方应保证提供符合本技术规范书和有关最新工业标准的产品O1.3 如供方没有以书面形式对本技术规范书的条文提出异议，那么需方可以认为供方提供的产品完全满足本技术规范书的要求。1.4 在签订合同（含技术协议）之后，需方有权提出因规范标准和规程发生变化而产生的一些补充要求，供方应承诺予以配合。具体项目由供、需双方共同商定。1. 5本技术规范书所使用的标准如与供方所执行的标准发生矛盾时，按较高标准执行。2设计条件与环境条件2. 1设计条件2.1.1 安装位置：锅炉房2.2厂址条件：大庆市地处北半球中纬度地带。本地区冬季受蒙古及西伯利亚冷高压的控制，多偏北风，气温较低，降水量较少；夏季受太平洋副热带高压控制，东南风盛行，气温较高，降雨多；春秋两季则为过渡性气候。受季风和海洋环境的影响，本地区气候温和，空气湿润，植被茂盛，夏季温暖多雨，冬季多风寒冷，全年四季分明。设备安装地点：室内主厂房零米海拔高度：多年平均最高/最低气温：137米（暂定）23.4/-18多年平均气温：4.6年平均相对湿度：63%地震基本烈度：6度3设备规范3.1水泵主要技术参数（以设计院最终提供的资料为准、空白部分由供方填写）：单位疏水泵暖风器疏水泵低位水泵工业水回收水泵单位疏水泵暖风器疏水泵低位水泵工业水回收水泵型号型式NYNIS数量2612设计流量m3h801812120设计扬程m125653032选型流量m3h选型扬程m效率%必需汽蚀余量m2转速r/min轴功率kW最大工作温度10016510030入口压力MPa(a)大气压力0.7大气压力大气压力介质凝结水凝结水凝结水工业水进口直径DN(mm)出口直径DN(mm)转向重量kg3.2电动机主要技术参数:单位疏水泵暖风器疏水泵低位水泵工业水回收水泵型式型号功率kW转速r/min频率Hz电压V效率%绝缘等级FFFF工作方式冷却方式防护等级IP54IP54IP54IP54堵转电流/额定电流重量注：暖风器疏水泵为3台炉数量，4号炉的暖风器疏水泵待风量确定后再订货。4技术和结构要求4.1上述各泵应能满足各种运行工况下输送介质。4.2泵在技术规范要求内运行时，水泵流量、扬程和效率等性能，都应予以保证，且不应有负差值。流量在额定值时，扬程偏差应符合行业标准和国标。4.3泵的扬程曲线应随流量的变化而平稳变化，泵关断扬程应低于设计扬程的115%。4.4泵的第一临界转速不应低于120%的额定转速。4.5法兰及密封形式和尺寸按国家标准。4.6泵轴承冷却方式，供方应在投标书中说明。供方应在投标书中提出所需冷却水量、水质和水压。4.7供方应在投标书中列出泵体、转子、叶轮及附件的材料，并提供材料选择所采用的国家标准。4.8泵轴承在各方向上的振动（双向振幅）值应不大于0.04mmo4.9同样规格型号的泵其所有部件包括备品备件都能完全替换。4.10泵组的噪音控制标准：在距离泵体Im处的噪音应不大于85dBAo4.11删除。4.12水泵采用机械密封。4.13电气要求4.13.1电动机由供方负责配套和供应。有关电动机设计参数和具体要求由供方与电动机厂商定，并签订配套电动机技术协议。严禁采用“高耗能落后机电设备（产品）淘汰目录（第一批至第四批）”及国家、行业严禁使用的设备，40KW电动机配热电探测器超温保护系统，引出线到一个单独接线盒。275KW电动机轴承配PTloO销电阻。4.13.2若供方配套提供控制箱，设备的控制、连锁、保护等要求均由供方实现，需方仅提供1路400/230V电源至控制箱进线端子排。控制箱内其它等级电源（如控制电源等）均由供方自行解决，控制箱进线端子排后供电回路、控制连锁回路等均由供方自行解决。控制箱内元件应采用进口设备。并在技术协议生效10天内向设计院提供控制箱详细资料。供方配套提供的控制箱应符合以下要求：4.13.3控制箱必须满足现行有关“国标”、“部标”的技术要求；4. 13.4控制箱内应接地部分须可靠连接至一接地端子，并在外壳留有可接截面不小于4平方毫米导线的接地端子供业主接地用；5. 13.5室外控制箱防护等级为IP54,室内控制箱防护等级为IP44o控制箱内应有电加热器。5供货范围5.1 主机包括：水泵和电动机。5. 2附件包括：水泵与电动机的公共底盘，地脚螺栓、螺母及垫片，泵与电动机间联轴器及联轴器保护罩，泵体所有接口的反法兰及其连接件等，6. 3供方应在投标书中提出易损件及专用工具的清单，并分别单独报价。安装检修用必要的专用工具基本清单序号名称数量备注基本备件清单(EssentialSparesPartsOffered)序号名称数量/台机组备注5.4供方应对上述泵的供货范围（包括备品备件及专用工具）、分项价格及各种泵的分项总价分别报价。6技术文件在技术协议签订后10日内，供方向设计院提供如下资料两份，并同时提供CAD（AutoCAD2004版图和WORD2000文字资料软盘）：6.1 泵的技术性能、规范和性能曲线；7. 2泵组的总装图、外形尺寸、荷重（水泵自重、电动机自重及总重）、接口法兰尺寸；8. 3轴承冷却水要求：参数及水量、接口法兰尺寸。6. 4最终图纸应注明投标方、招标方的订货合同号并有明显的最终版标记，投标方应在发货前1个月提供最终版图纸和资料，文字版8份，电子版2份（其中文本文件W0RD2000,图形文件utoCD2004forwindows）0随机发现场文字版6份，电子版1份。随机资料，包括设备总图、设备组装图、安装、检修运行说明书以及易损件清单等，在设备交货前2个月提交给电厂。7售后服务6.1 以上设备及辅助设备的设计与制造所采用的零部件、标准件等均应按照国家标准、部标合厂标进行验收。7. 2制造厂应向用户提供有关试验报告和完整的产品质量保证书。7.1 在设备安装、调试过程中，供方应及时派技术人员到现场免费进行指导，并免费负责解决设备调试过程中出现的制造质量问题，直至设备无缺陷投运。7.2 除易损件外，设备使用寿命应在30年以上。7.3 设备质保期为自设备投运之日起一年。在质保期内，如因供方的质量问题，供方应无偿进行零部件的更换和修理，且从设备验收合格之日起重新计算质保期，在新的保修期内供方免费维修，如果供方设备在新的质保期内又出现问题，则该设备为不合格产品。8验收8.1设备发货前半个月，通知电厂进行出厂前验收。9铭牌：检验合格的设备产品，其外壳上应钉有不锈钢金属铭牌，黑刻字，英文，铭牌上应有下列内容：（1）产品名称；（2）产品型号；（3）产品编号；（4）设计相关参数（5）制造日期：（6）制造厂名：10质量管理详见质量管理专门条款。提供产品证明书4份，产品合格证2份。11包装、运输：包装运输按照国家标准执行，详见合同。
