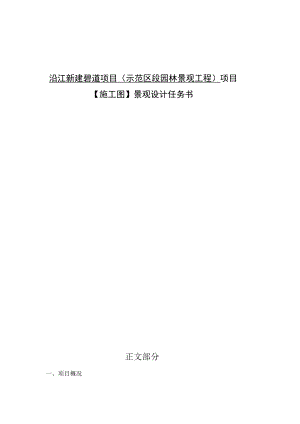

沿江新建碧道项目（示范区段园林景观工程）项目【施工图】景观设计任务书.docx

沿江新建碧道项目（示范区段园林景观工程）项目【施工图】景观设计任务书正文部分一、项目概况二、设计依据及基础资料三、景观设计要求四、景观设计工作内容及目标五、景观阶段设计成果要求及数量六、设计变更七、景观造价控制八、时间进度安排附件部分一、项目概况Ll项目名称沿江新建碧道项目（示范区段园林景观工程）项目（以下简称“本项目”）L2用地概况及分析1.2.1 用地位置：大冲口涌段至德国教堂段1.2.2 用地现状用地概述（范围、交通、周边情况、场地地貌、绿化植被、噪音等）：沿江碧道（详景观设计方案）1.3项目概况1.3.1 项目与用地（建筑规划）：与建筑紧密结合的滨江亲水碧道空间1.3.2 项目定位：城市公共景观空间设计1.3.3 项目风格：历史保护、创新舒适、现代公共空间1.3.4 基本技术经济指标：详细面积指标以合同为准。1.3.5 项目规划图（附图）二、设计依据及基础资料2.1 设计依据2.1.1 国家现行设计规范及规定（最新版）；2.1.2 政府相关部门对报批设计文件的要求；2.1.3 广州市相关设计规范及规定；2.1.4 其他甲方提出的附加要求。2.2 基础资料2.2.1 规划设计图纸、现状地形图电子文档各一份；2.2.2 设计范围见“附图1”；2.2.3 其他必要的设计资料。三、景观设计要求3.1 总体景观设计要求 景观设计时综合考虑景观与建筑立面风格的协调、统一，结合建筑形态进行总体景观设计，通过茂密丰富的园林景观弱化高容积率抗性。 景观施工图设计应延续景观方案设计整体设计逻辑。充分利用地块内现有的原生植物，处理好沿河绿化、组团绿化、道路绿化、公共绿化及东侧城市道路绿化带的关系；合理有效利用基地与场外的高差，进行丰富的竖向设计；考虑设置一些面积小、空间丰富、精致宜人的景观环境节点（景观小品）o3.2 道路交通设计 道路设计要满足多种功能要求，如消防车的出入坡度要求； 道路竖向设计应满足雨水排放，无路面积水，边沟设计应实用美观； 步行道路系统需考虑步行简洁舒适问题，通过广场、景观等的组织，创造宜人的步行感受、提高路面装饰档次： 基地中地面临时停车位应结合详细规划蓝图设计，并根据具体要求可略做改动，其铺装设计要与路面、广场相结合； 注意建筑入口、地下通道、地下停车场出入口、下沉广场、下沉开放空间等相互衔接关系及细部处理手法。3.3 休闲场地设计 根据园区用地规模，合理安排运动休闲场地及设施，满足居民运动休闲的需要，保证使用、管理的便捷及景观空间的丰富与有序； 健身运动区地面宜选用平整防滑、适于运动的铺装材料，采取防跌倒措施； 休闲广场应设于园区的人流集散地，面积应按片区规模和规划设计要求确定，形式应结合片区的规划布局和建筑风格考虑，出入口应符合无障碍设计的要求，广场周边宜种植庭荫树，布置休息桌椅； 儿童游乐场应与主干道相隔一定距离，保护儿童的安全，同时应离开建筑外墙窗户6米以上，减少因此而产生的不安全因素；周围应保持较好的通视，便于成人监护儿童；设施的选择应能吸引和调动儿童参与热情，兼顾实用与美观； 运动与休闲场地的布置应注意动静分区，避免相互干扰。3.4 地面铺贴材料 路面铺贴材料综合考虑使用（小车、消防车）、景观及造价等因素。尽量运用本地的物料，慎用昂贵高档材料，控制造价，力争达到成本合理、效果好； 地面铺贴材料须考虑雨天防滑及与周围环境的过渡与衔接； 地面材料可以考虑选用运用成熟的铺装材料，如吸、渗水性较好的粘土砖。3.5 水景设计 水景设计应结合场地气候、地形及水源条件，为使用者创造优美的亲水环境； 人工溪流的形态应根据地形条件、水量、流速、水深、水面宽和所用材料进行合理设计，溪流的坡度应根据地形及排水要求而定，宽度宜在l-2m、水深0.3lm左右，超过0.4m时，应在溪流边采取防护措施； 儿童涉水池水深不得超过03m,池底必须进行防滑处理； 装饰水景，如各类喷泉、倒影池等，应根据景观设计主题及烘托氛围的需要，合理安排； 正确设计水景的给排水系统，采用合理的水质净化措施。3.6 植物种植设计 充分利用基地的自然形态，配合整体景观设计，通过不同植物品种的选择及高低错落的搭配，创造出丰富的植物群落和有层次的绿化空间； 植物的选择应突出当地地域气候特征，同时应注意优先考虑乡土树种的合理应用，考虑苗木来源与公共空间施工养护的便捷性； 考虑植物品种观赏性的同时，亦应充分考虑实现园林植物遮荫、放氧、降尘、降噪等生态功能； 品种的选择应在统一的基调上力求丰富； 树池、花坛设计应考虑植物种植土球大小、照明灯具布置的需要，平面尺寸宜大小合理； 满足植物种植最小土层厚度要求（表一）； 注意植物种植位置的选择，以免影响室内采光通风和其它设施、管线的安全、维护及验收（表二）。表一：园林植物种植最小土层厚度植物种类最小土层厚度（Cm）1、草坪及地被302、草本花卉303、小灌木454、大灌木605、浅根乔木906、深根乔木150表二：园林植物与管线的最小间距管线名称最小间距（m）乔木（至中心）灌木（至中心）给水管、闸井1.5不限污水管、雨水管、探井1.0不限煤气管、探井1.51.5电力电缆、电信电缆、电信管道1.51.0热力管（沟）1.51.5地上杆柱（中心）2.0不限消防龙头2.01.2以上二表的要求若因现实情况无法实施，可适当调整。3.11 景观灯具照明系统设计 包括整个小区车行照明、人行照明、场地照明、装饰照明等功能效果照明及灯具设计，主要包括主次干道路灯、广场地灯、台阶灯、矮柱灯、植物泛光灯、草坪灯、水底灯等等。既要符合夜间使用功能，又要考虑白天的造景效果； 合理设计灯具照度、安装高度、光线投射方向，避免各类照明灯光直射到建筑物内； 灯具灯光设计要造型典雅、色彩和谐统一、照度主次搭配合理，道路、广场、绿地、水流与场所氛围得到有效烘托； 水下照明应防水、防漏电；灯具的布点要与监控系统同时考虑，两者必须共用立杆。3.12 喷灌设计（仅限于绿建报建项目）必须结合园区雨水收集及中水利用，满足片区植物浇水需求并尽量降低建设成本及管理成本。3.13 室外设施包括音响设施（仅示范区考虑）、室外电力通讯设施、垃圾容器、桌椅等室外家具的设计，风格和形式应与环境协调。3.13海绵城市设计需结合海绵城市设计要求在景观设计中运用，并满足海绵城市验收等相关要求。四、景观设计工作内容及目标4.1 服务范围项目全部用地范围内的整体景观范围及样板区景观范围。4.1.1 绿地系统设计 景观与道路交通系统设计 各公共空间节点的景观设计 小区围墙及大门、入口景观设计 场地竖向设计4.1.2 景观与建筑衔接部位的设计4.1.3 景观灯具照明系统设计4.1.4 喷灌给水（如有）及景观给排水系统设计4.1.5 5植物景观设计4.1.6 园林设施系统设计（位置、尺寸、材质、样式建议）4.1.7 背景音乐系统（如有）4.1.8 1.8设计内容说明4.2 服务内容及目标服务内容包含现场踏勘及施E图设计、施工现场配合及项口后评估。4.2.1 现场踏勘、项目沟通交流及市场定位前期研究工作合同签定后，乙方按甲方要求时间赴基地进行基地踏勘和分析，并与甲方项目相关工作人员启动项目研讨会议，明确甲方对于项目的市场定位，与甲方探讨项目的景观设计方向，并通过现场图示方式对项目的建筑整体规划、空间关系及不同用地之间的关系进行评估并提出建议，对项目景观策略及整体布局、重点关系（如场地高差、出入口）提出初步设计。本阶段最终成果为包含以下内容的研究报告：1 .总体设计考虑要素；2 .总体空间布局分析；3 .总体景观系统分析；4 .交通/人流动线分析；5 .与建筑、室内设计沟通；6 .景观价值点方向。目标：评估总图，适时地为建筑规划布局提出建设和意见，确保有一个良好的景观空间；确立景观设计方向、设计原则、风格定位等基本策略，明确各种配置标准，避免设计思路发生偏差。7 .2.2景观施工图设计阶段乙方在景观方案通过审查后，进行景观施工图设计阶段。此阶段设计方需要完成所有结构、防水、土木、机电等图纸，确定达到施工要求，该阶段设计单位将配合施工单位进行设计交底。目标：控制设计意图与设计效果在后期设计过程中不变形。4.2.3现场服务部分乙方按照甲方要求和合同约定进行项目实施过程中，乙方根据现场需求提供阶段性或针对性的现场服务，包括效果点评、及时完成设计变更。甲乙双方共同选择至少3个关键节点进行效果检查,并提出修改意见。目标：通过对项目效果跟踪，从设计角度确保项目进度的正常推进及最终效果。4.2.4项目后评估在项目交付使用后3个月内设计方与甲方一起对项目效果进行审视，查看设计意图是否在施工落地中体现一致，回顾设计、施工全过程，总结经验得失，形成书面结论。目标：总结过程得失，总结经验教训，并提出改进提高的思路，为长期合作奠定基础。五、各阶段设计成果要求5.1 施工图阶段成果要求：出图比例要求：总图比例不能大于1：300,节点平面图不能大于1：100,大样图不能大于1：15；电子文件采用AUTOCAD软件绘制，版本统一保存为CAD2007/天正T8版,且要提供相应的PDF版文件以便审图。5.1.1 硬景施工图 设计说明及图纸目录； 总平面图、分区索引图、尺寸定位图、铺装平面图（铺装总平面要有铺装模板的派线点）； 竖向设计图： 标注总体景观的道路、绿化、土方、水景、小品等所有的竖向标高： 标注高点、道路完成面标高、路缘石标高、花槽墙完成面标高、坐凳完成面标高、水面标高、池底完成面标高、驳岸完成面标高以及土方地形标高等； 铺装广场排水坡要详细标注如：L=10,2m,1=1.3%； 铺装设计详图及其工程量清单； 各景观分区放大平面、立面、剖面及详图； 各景观小品设计平面、立面、剖面及详图； 景观挡墙定位及饰面图； 景观构筑物详图（含地库顶板以上的相关覆土做法的施工结构详图）； 围墙详图（含铁艺栏杆等铁艺制品设计图）； 架空层设计平、立、剖及吊顶详图，天台花园设计详图（如有）； 水景设计平面、立面、剖面及详图： 标注景观水景、喷泉等标高、排水、循环、溢水及尺寸、用材等： 平面图：尺寸定位、材料名称和规格； 剖面图：地面标高、水面标高、池底标高、面层标高、基层结构板并须标明排水口位置、水景喷嘴、灯具位置等； 其它细部设计详图，如台阶、栏杆、花池等; 景观家具布置平面图（含尺寸、材质、选型图）； 景观小品（垃圾桶、座椅、花盆、洗手池等）设计图，包括平面布置及尺寸、选型图片及分供方推荐； 园区交通导示系统设计图：含交通导示系统平面布置图及导示牌设计意向图； 物料选用表，应针对不同区域使用的物料进行分类列表表达，并提供样板及样板图片、A/B/C管理分类（分级列出材料的重要程度及可替换条件），新材料及特殊材料应提供相应供应商资料。5.4.2 软景施工图 软景设计说明、图纸目录及植物保养说明； 植物布置总图（含所有植物层次）； 大树、主景树点位控制图； 分区乔木配置平面图（上中层、下层）； 分区灌木配置平面图； 分区地被配置平面图
