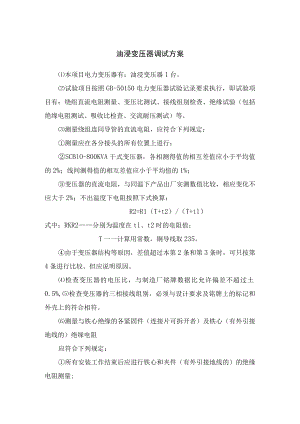

油浸变压器调试方案本项目电力变压器有：油浸变压器1台。试验项目按照GB-50150电力变压器试验记录要求执行，即试验项目有：绕组直流电阻测量、变压比测试、接线组别检查、绝缘试验（包括绝缘电阻测试、吸收比检查、交流耐压测试）等。测量绕组连同导管的直流电阻，应符合下列规定：测量应在各分接头的所有位置上进行；SCBlO-800KVA干式变压器，各相测得值的相互差值应小于平均值的2%；线间测得值的相互差值应小于平均值的1%；变压器的直流电阻，与同温下产品出厂实测数值比较，相应变化不应大于2%；不出温度下电阻按照下式换算：R2=R1（T+t2）/（T+tl）式中：RKR2分别为温度在tl、t2时的电阻值；T一一计算用常数，铜导线取235。由于变压器结构等原因，差值超过本第2条和第3条时，可只按第4条进行比较。但应说明原因。检查变压器的电压比，与制造厂铭牌数据比允许偏差不超过土0.5%,检查变压器的三相接线组别，必须与设计要求及铭牌上的标记和外壳上的符合相符。测量与铁心绝缘的各紧固件（连接片可拆开者）及铁心（有外引接地线的）绝缘电阻应符合下列规定：所有安装工作结束后应进行铁心和夹件（有外引接地线的）的绝缘电阻测量;铁心必须为一点接地；对变压器上有专用的铁心接地线引出套管时，应在注油前测量其对外壳的绝缘电阻；采用2500V兆欧表测量，持续时间为InIin,应无闪络及击穿现象。测量绕组连同套管的绝缘电阻、吸收比，应符合下列规定：绝缘电阻值不低于产口出厂试验值的70%；当测量绝缘温度与产品出厂试验时的温度不符合时，按下式求出换算系统A。A=IWO式中K为实测温度减去20的绝对值；再校正到20时的绝缘电阻值可用下述公式计算：当实测温度为20C以上时：R20=ARt当实测温度为20C以下时：R20=RtA式中R20校正到20°C时的绝缘电阻值(MQ)；Rt在测量温度下的绝缘电阻值(M)oIOKV变压器应测量吸收比。吸收比与产品出厂值比应无明显差别，在常温下应不小于1.3,但根据GB50150-2006规范规定，当绝缘电阻值大于3000兆欧时，可不考虑吸收比。绕组连同套管的交流耐压试验，应符合下列规定：S11-2500/10侵式电力变压器，交流耐压试验电压为28KV；SCB-800/10干式变压器，交流耐压试验电压为24KVo交流耐压试验采用外施工频电压试验的方法。试验电压波形尽可能接近正弦，试验电压值为测量电压的峰值除以根号2台，试验时应在高压端监测。试验电压的频率为4565Hz,全电压下耐受时间为60s。在额定电压下对变压器的冲击合闸试验，应进行5次，每次间隔为5min,应无异常现象；冲击合闸在变压器高压侧进行；对中性点接地的电力系统，试验时变压器中性点必须接地。无电流差动保护的干式变压器可冲击3次。检查变压器的相位必须与电网相位一致。
