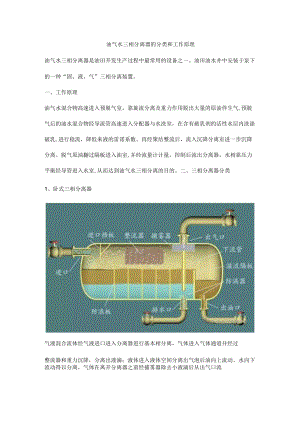

油气水三相分离器的分类和工作原理.docx

油气水三相分离器的分类和工作原理油气水三相分离器是油田开发生产过程中最常用的设备之一。油田油水井中安装于泵下的一种“固、液、气”三相分离装置。一、工作原理油气水混合物高速进入预脱气室，靠旋流分离及重力作用脱出大量的原油伴生气,预脱气后的油水混合物经导流管高速进入分配器与水洗室，在含有破乳剂的活性水层内洗涤破乳,进行稳流，降低来液的雷诺系数。再经聚结整流后，流入沉降分离室进一步沉降分离。脱气原油翻过隔板进入油室,并经流量计计量，控制后流出分离器，水相靠压力平衡经导管进入水室,从而达到油气水三相分离的目的。二、三相分离器分类1、卧式三相分离器气液混合流体经气液进口进入分离器进行基本相分离，气体进入气体通道并经过整流器和重力沉降，分离出液滴；液体进入液体空间分离出气泡后油向上流动、水向下流动得以分离，气体在离开分离器之前经捕雾器除去小液滴后从出气口流出，油从顶部经过溢流隔板进入油槽并从出油口流出，水经溢流档板进入水槽并从排水口流出。2、立式三相分离器气液混合流体经气液进口进入分离器后通过流速和流向的突变完成基本相分离,气体向上流动在气体通道经重力沉降分离出液滴，液体经降液管进入油水界面,气泡及油向上流动，水向下流动得以分离。
