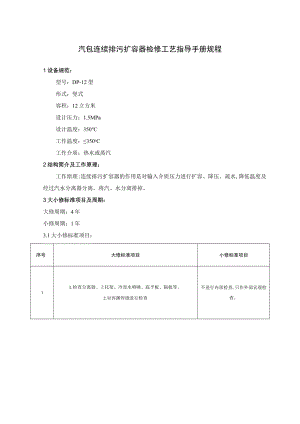

汽包连续排污扩容器检修工艺指导手册规程.docx

汽包连续排污扩容器检修工艺指导手册规程1设备规范：型号：DP-12型形式：竖式容积：12立方米设计压力：1.5MPa设计温度：350工作温度：350oC工作介质：热水或蒸汽2结构简介及工作原理：工作原理:连续排污扩容器的作用是对输入介质压力进行扩容、降压、疏水,降低温度及经过汽水分离器分离，将汽、水分离排掉。3大小修标准项目及周期：大修周期：4年小修周期：1年3.1大小修标准项目：序号大修标准项目小修标准项目1L检查分离器、上托架、冷却水喷啸、底平板、隔板等。2.对容渊焊缝进行检查不进行内部检查,只作外部宏观检查。4检修工艺及质量标准:序号项目检修工艺质量标准1内部附件检查1 .检查人孔门密封垫片是否老化需要更换。2 .拆下压力表送热控校验。3 .安全阀校验。4 .温度表检查是否正常。5 .采取措施使内部通风。6 .上托架检查。7 .冷却水喷嘴检查。8 .底平板检查。9 .容器外部宏观检查。1.无老化和贯穿性划痕。2 .指示准确。3 .上托架平整，无脱焊现象。4 .底平板应平整，无变形，5 .脱焊现象。2筒体焊缝检查1.将筒体焊缝两边50m打磨出金属光泽，做探伤实验。2.检查完毕，更换人孔门密封垫片，封人孔门。焊缝无裂纹。
