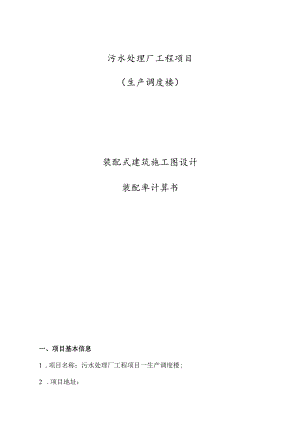

污水处理厂工程项目（生产调度楼）装配式建筑施工图设计装配率计算书一、项目基本信息1 .项目名称：污水处理厂工程项目一生产调度楼;2 .项目地址：3 .项目建设单位：4 .项目设计单位：项目建筑类型：多层公共建筑5 .建筑规模：本次装配式建筑设计范围及面积：澄江污水处理厂工程项目一生产调度楼,地上3F,总建筑面积：995.88m2o装配式建筑面积：995.88m2,装配式建筑实施比例：50.2%o二、装配率专项计算书1.主体结构项目指标要求计算分值柱、支撑、承重墙、延性墙板等竖向构件采用预制构件15%W比例W75%1025*1）柱、支撑、承重墙、延性墙板等主体结构竖向构件中装配式建筑技术应用比例应按以下方法计算：当采用混凝土预制构件（含叠合构件）时，按下式计算：qla=VlaV×100%式中：qla柱、支撑、承重墙、延性墙板等主体结构竖向构件中预制（叠合）部品部件的应用比例；Vla柱、支撑、承重墙、延性墙板等主体结构竖向构件中预制混凝土构件体积之和（含叠合部分现浇混凝土体积），当采用预制混凝土构件时，符合本细则装配率计算第3条规定的预制构件间连接部分的后浇混凝土也可计入计算；V柱、支撑、承重墙、延性墙板等主体结构竖向构件混凝土总体积。本工程未有用预制竖向构件，该项得分。分。2）梁、板、楼梯、阳台、空调板等构件中预制部品部件的应用比例计算：qlc=AlcA×100%式中：qlc梁、板、楼梯、阳台、空调板等构件中预制部品部件的应用比例；Alc各楼层中预制装配梁、板、楼梯、阳台、空调板等构件的水平投影面积之和；A各楼层建筑平面总面积。项目指标要求计算分值梁、板、楼梯、阳台、空调板等构件70%W比例80%510*楼层预制构件水平投影面积（m2）地上建筑面积和（m2）2层237995.883层236小计473995.88可扣除面积：关于明确装配式建筑相关技术问题的通知（渝建科（2021）5号）相关要求，可扣除面积为（屋顶建筑面积+屋面层投影面积）：405.92m2本项目总建筑使用面积为：589.9m2,总预制面积为：473m2水平构件预制率为：473/589.9=80.1%本项目水平构件预制率为80.1%,该项得分10分，3）当采用高精度模板施工工艺时，按下式计算：qlb=VlbV×100%式中：qlb柱、支撑、承重墙、延性墙板等主体结构竖向构件中高精度施工工艺的应用比例；Vlb柱、支撑、承重墙、延性墙板等主体结构竖向构件中采用高精度模板施工工艺现浇混凝土体积之和;柱、支撑、承重墙、延性墙板等主体结构竖向构件混凝土总体积。经测算，本项目为所有竖向构件及部分水平构件均采用高精度模板，应用比例为100%,该项得分为10分。4）预制构件采用标准化构件项目指标要求计算分值预制构件采用标准化构件70%比例90%24*预制标准构件数量预制构件总数预制率规格数量合计经测算，本项目预制标准构件比例未达到70%的最低得分要求，故该项得分为。分。2.围护墙和内隔墙项目指标要求计算分值（围护墙与保温、隔热一体化）采用具有自保温功能的薄砌工艺墙体(100%)31）围护墙与保温、隔热、装饰一体化或围护墙与保温、隔热一体化的应用比例应按下方法计算。当采用保温、隔热、装饰一体化时，按下式计算：q2b=A2bAw2×100%式中：q2b围护墙与保温、隔热、装饰一体化的应用比例；A2b各楼层采用墙体、保温、隔热、装饰一体化做法的围护墙外表面积之和，计算时可不扣除门、窗及预留洞口等的面积；Aw2各楼层围护墙外表面总面积，计算时可不扣除门、窗及预留洞口等的面积。当采用保温、隔热一体化时，按下式计算：q2c=A2cAw2×100%式中：q2c围护墙与保温、隔热一体化的应用比例；A2c各楼层采用墙体、保温、隔热一体化做法的围护墙外表面积之和,计算时可不扣除门、窗及预留洞口等的面积；Aw2各楼层围护墙外表面总面积，计算时可不扣除门、窗及预留洞口等的面积。楼层250厚蒸压加气碎精确砌块表面积（m2）围护墙表面积和（m2）1层316.8316.82层290.4290.43层290.4290.4小计897.6897.6本项目围护墙由250厚自保温蒸压加气混凝土精确砌、组成，实现围护墙与保温、隔热一体化，预制率如下：预制率为：100%本项目实现围护墙与保温、隔热一体化，该项得分3分。2）预制内隔墙与管线一体化的应用比例计算：项目指标要求计算分值预制内隔墙与管线一体化（50%W比例W80%）57q2e=A2eLn2×100%式中：q2e采用预制内隔墙与管线一体化时的应用比例;L2e各楼层预制内隔墙与管线一体化的中心线长度之和，计算时可不扣除门、窗及预留洞口等墙体的长度；Ln2各楼层内隔墙中心线长度之和，计算时可不扣除门、窗及预留洞口等墙体的长度。楼层非砌筑内隔墙长度和（m）内隔墙长度和（m）1层84.5104.12层63.477.83层58.773.1合计206.6255根据计算公式q2d=A2dAn3X100%预制率为：206.6/255=81%本项目预制内隔墙比例为81%,该项得分7分。3、装修和设备管线1）本项目采用全装修建筑内部墙面、顶面、地面全部铺贴、粉刷完成，门窗、固定家具、设备管线、开关插座及卫生间固定设施安装到位，满足建筑使用功能和性能的基本要求。该项得分6分。2）管线分离比例应按下式计算：q3d=L3dL×100%式中：q3d管线分离比例；L3d各楼层管线分离的长度，包括裸露于室内空间以及敷设在地面架空层、非承重墙体空腔和吊顶内的电气、给水、排水和采暖管线长度之和;L-各楼层电气、给水、排水和采暖管线的总长度。本项目部分采用管线分离技术，实际比例未达到50%最低得分标准，该项得分为。分。4、集成卫生间、集成厨房1）、计算目的本部分旨在通过对集成卫生间的设计是否符合重庆市装配式建筑装配率计算细则（2021版）如下要求:项目指标要求计算分值集成卫生间70%W比例W90%3-6*集成卫生间楼层位置做法干式工法面积（?）地面面积（a?）IF集成卫生间墙面瓷砖胶薄贴71.310.9顶面集成吊顶系统10.9地面传统湿式施工工艺2F集成卫生间墙面瓷砖胶薄贴48.113.1顶面集成吊顶系统13.1地面传统湿式施工工艺3F集成卫生间墙面瓷砖胶薄贴48.113.1顶面集成吊顶系统13.1地面传统湿式施工工艺小计(A3b)204.5(AS)37.1合计Ak)241.6集成卫生间的相关设备等应全部安装到位，墙面、顶面和地面中干式工法的应用比例应按下式计算:q3b=A3bAk×100%=204.6241.6=84.6%综合上所述，集成卫生间墙面、顶面和地面中干式工法应用比例分别达到84.6%,该项得分分别为52分2）、计算目的本部分旨在通过对集成卫生间的设计是否符合重庆市装配式建筑装配率计算细则（2021版）如下要求:项目指标要求计算分值集成厨房70%W比例W90%3-6*集成厨房楼层位置做法干式工法面积（?）地面面积（m2）IF集成卫生间墙面瓷砖胶薄贴125.335.7顶面集成吊顶系统35.7地面传统湿式施工工艺小计(A3b)161(AS)35.7合计(Ak)196.7集成卫生间的相关设备等应全部安装到位，墙面、顶面和地面中干式工法的应用比例应按下式计算：q3b=A3bAk×100%=161196.7=81.9%综合上所述，集成厨房墙面、顶面和地面中干式工法应用比例分别达到84.6%>81.9%,该项得分分别为5.2分，4.8分。5.信息化应用1） .采用电子签名和电子签章实现现场管理人员身份的数字化（1）计算目的本部分旨在自评电子签名和电子签章实现现场管理人员身份的数字化技术应用内容是否符合重庆市装配式建筑装配率计算细则（2021版）如下要求：项目计算分值信息化应用采用电子签名和电子签章实现现场管理人员身份的数字化1分（2）技术措施要求采用内置的电子签字签章模块，通过认证技术在重庆市住建委备案，实现了工程项目参建各方人员身份电子化、数字化，在项目全过程采用电子签名和电子签章，保证项目管理人员到岗履职，以及数据的真实性、可追溯性。同时，项目管理系统应当对参建各方按企业类型以及工程管理岗位设置不同管理权限,管理权限应和工程管理岗位相匹配，以便有效调用电子签名和电子签章。（3）结论根据重庆市装配式建筑装配率计算细则（2021版），本项目采用电子签名和电子签章实现现场管理人员身份的数字化，可得1分。2） .实现施工作业行为和管理行为数字化（1）计算目的本部分旨在自评实现施工作业行为和管理行为数字化技术应用内容是否符合重庆市装配式建筑装配率计算细则（2021版）如下要求：项目计算分值信息化应用实现施工作业行为和管理行为数字化2分（2）技术措施要求施工作业行为和管理行为数字化：对装配式建筑的关键节点、关键工序采用数字化的手段进行质量控制和行为数据记录，并进行实时数据传递，保证线上线下一致。实现项目参建单位的协同，实现施工作业行为和管理行为数字化，在装配式建筑的设计、施工、生产过程中的关键节点、关键工序，运用电子签名和电子签章等数字化手段，确保质量控制和行为数据的真实、可靠。并通过与重庆市工程项目数字化管理平台的实时同步传输，将工程项目现场监管,转变为信息化、数字化的线上管理。（3）结论根据重庆市装配式建筑装配率计算细则（2021版），本项目实现施工作业行为和管理行为数字化，可得2分。3）实时生成数字化档案（1）计算目的本部分旨在自评实时生成数字化档案技术应用内容是否符合重庆市装配式建筑装配率计算细则（2021版）如下要求：（2）技术措施要求参建单位管理人员在执行任务时，通过“智能建造App"在施工作业实时生成的作业数据/行为数据，结合电子签名签章实时形成数字化档案，保证建设工程档案的真实性和工程质量的可追溯性，数字化档案同时还满足我市城建档案管理相关要求。项目信息管理系统形成的装配式建筑数字化归档资料，经目录组建、文档组卷、著录附加、封装数据包、加盖电子签章等处理后，同步至重庆市工程项目数字化管理平台，最终形成合规的装配式建筑工程数字化档案。（3）结论根据重庆市装配式建筑装配率计算细则（2021版），本项目实现施6.装配率计算式中：P装配率;Ql主体结构指标实际得分值；Q2围护墙和内隔墙指标实际得分值；Q3装修与设备管线指标实际得分值；Q4计算项目中缺少的计算项分值总和。本楼栋装配率为：P=(20+10+16+4
