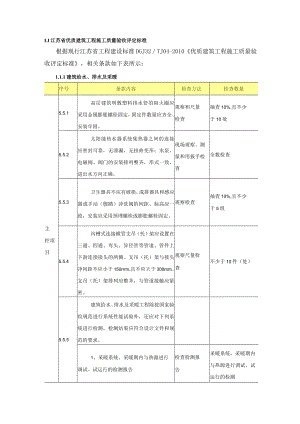

LI江苏省优质建筑工程施工质量验收评定标准根据现行江苏省工程建设标准DGJ32TJ04-2010优质建筑工程施工质量验收评定标准，相关条款如下表所示：1.1.1建筑给水、排水及采暖序号条款内容检查方法检查数量主控项目5.5.1高层建筑明敷塑料排水管的阻火圈应采用金属膨胀螺栓固定，固定件数量应齐全、安装牢固。观察和尺量检查抽查10%,且不少于10处5.5.2太阳能热水器系统集热器之间的连接应密封可靠，无泄漏，无扭曲变形；水泵、电磁阀、阀门的安装排列整齐，形式一致，进出水方向正确。现场观察、测量和用扳手检查全数检查5.5.3卫生器具不应有破损，成排器具和感应器或手动（脚踏）冲洗阀的间距、标高应一致，安装应采用预埋螺栓或膨胀螺栓固定。观察检查抽查10%,且不少于5组5.5.4沟槽式连接横管支吊（托）架应设置在三通、四通、弯头、异径管等管道、管件上下游连接接头的两侧。支吊（托）架与接头净间距不应小于150m,且不应大于300mm。支吊（托）架排列应整齐，与管道接触应紧密。观察尺量检查不少于10件（处）5.5.5建筑给水、排水及采暖工程除按国家验收规范进行系统性能试验外，还应对下列系统进行检测，检测结果应符合设计文件和规范的要求。1、采暖系统、采暖期内与热源进行调试、试运行的检测报告检查检测报告采暖系统，采暖期内与热源进行调试、试运行的检测序号条款内容检查方法检查数量报告应全数检查2、太阳能热水系统性能检测报告检查检测报告太阳能热水系统性能检测报告应按系统检查，且不少于50%O般项目5.5.6建筑给水、排水及采暖工程观感质量应符合表5.5.6的要求，并应对下列部位进行检查：地下室、水泵房、设备层、管道井、厨房、卫生间、屋面。表5.5.6建筑给水、排水及采暖工程观感质量要求序号项目名称观感质量要求1室内给排水与采暖管道接口、坡度、支架镀锌钢管表面镀锌层完整，螺纹清洁无损伤，螺纹处防腐无漏涂；管道接口无渗漏，焊接口焊缝宽度和高度均匀,法兰的紧固螺栓规格相同，PP-R管熔接圈均匀。支架形式和间距一致,安装牢固,位置合理，排列整齐，支架与管子接触紧密，塑料管道与金属支架间的隔垫齐全、完整,设置正确。管井内管道排列有序,过楼板处套管与管道间隙均匀一致，封堵密实。管道与建筑物交接处应严密无渗漏。序号条款内容检查方法检查数量般项目5.5.6序号项目名称观感质量要求2室内给排水与采暖卫生器具、支架、阀门卫生器具表面应清洁无破损，卫生器具的支、托架防腐良好，安装平整、牢固，与器具接触紧密、平稳。卫生器具给水配件完好无损伤，接口严密，启闭部分灵活。3检查口、清扫口、地漏检查口、清扫口朝向合理，便于清通和检修。排水栓和地漏的安装平正、牢固，低于排水表面，周边无渗漏。4散热器、支架散热器表面洁净、肋片整齐无翘曲。支架排列整齐，与散热设备接触紧密。5防腐、绝热管道、金属支架和设备的防腐和涂漆附着良好，无脱皮、起泡、流淌、漏涂及污染保温管壳的粘贴牢固，铺设平整，无滑动、松弛及断裂；防潮层紧密粘贴在保温层上，封闭良好，没有虚粘、气泡、褶皱、裂缝等缺陷；阀门及法兰部位的保温层结构严密，且能单独拆卸，并不得影响其操作功能。6设备泵房设备排列整齐、美观，固定牢固，减振装置齐全有效；设备上的配件应安全齐全，朝向合理，便于观察和操作；设备、管道及附件标识齐全、醒目，管道标识有介质流向和介质名称1.1.2建筑电气序号条款内容检查方法检查数量主开关、插座、电缆（线）进场后应按同一生产厂家控5.6.1抽样进行复验，复验结果应符合产品标检测复试报同类产品不少于2项准的要求告个规格序号条款内容检查方法检查数量目5.6.2埋设在墙体内或混凝土结构内的电导管应选用重型、超重型绝缘导管观察和尺量检查按进场批量检查5.6.3开关、插座、风扇安装应符合下列要求：1、卫生间和阳台应采用防溅型电源插座，空调、洗衣机、电热水器的电源插座应带开关。观察和尺量检查接总数抽查5船且不少于5个2、同一插座回路接地线连接应采用T形接头。接头并线可采用绞接搪锡之后引出单根线插入接线孔中固定，或选用质量好的压线帽压接牢固。观察和尺量检查接总数抽查5乐且不少于5个建筑电气工程观感质量应符合表5.6.4的要求，并应对下列部位进行检查：配电室、机房、配电竖井、设备层、地下室、屋面、标准层等。表5.6.4建筑电气工程观感质量要求序号项目名称观感质量要求配电箱、盘、板、箱体开孔与导管管径适配,导管锁紧螺母安装牢固贴合，暗装配电箱箱盖紧贴墙面，标高一致，无扭曲变形，箱（盘）油漆完整，箱体内外清洁；标志牌齐全箱、柜（盘）内接线整齐美观，无绞接；导线绝缘层颜色选择正确，各线端回路标志清晰、标记，不易1接线盒脱落；跨接地线材质和规格符合要求；导线连接紧密，不伤芯线，不断股；同一端子上连接不多于2根；箱（盘）内开关及漏电保护装置动作灵活可靠;零线和保护线经零线（N）和保护地线（PE）汇流排配出，接地可靠防水、防潮电气设备的接线盒盖有密封处理序号条款内容检查方法检查数量般项目5.6.4建筑电气工程观感质量应符合表5.6.4的要求，并应对下列部位进行检查：配电室、机房、配电竖井、设备层、地下室、屋面、标准层等。表5.6.4建筑电气工程观感质量要求序号项目名称观感质量要求2设备、器具、开关、插座灯具安装整齐美观,灯具及其支架安装位置正确、牢固，吊杆垂直，吊链灯双链平行，软电线编叉在吊链内。灯具接线牢固；室外壁灯防水可靠接线箱（盒）内清洁，护口安全开关断开相线，开关的通断位置一致，操作灵活，接触可靠各类操作面板紧贴墙面，四周无缝隙，安装牢固，表面整洁、无碎裂、划伤，配件齐全3防雷、接地避雷针、网带及室内接地干线横平竖直，支架间距均匀，位置正确，与建筑物外形顺直致,连接方式符合要求,焊接外观成型好，防腐完整。接地线涂以黄色和绿色相间的条纹,且条纹清晰，间距一致过变形缝时有补偿措施。接地线在穿越墙壁、楼板和地坪处应加钢套管或其他坚固的保护套管,钢套管应与接地线做电气连通接地测试点位置正确，防护盖板齐全，标志正确、明显等电位连接的端子排厚度和连接可靠符合规定要求电动机、电加热水器及电动执行机构的可接近裸露导体应接地或接零可靠。
