欢迎来到第壹文秘! | 帮助中心 分享价值,成长自我!
第壹文秘
全部分类
  • 幼儿/小学教育>
  • 中学教育>
  • 高等教育>
  • 研究生考试>
  • 外语学习>
  • 资格/认证考试>
  • 论文>
  • IT计算机>
  • 法律/法学>
  • 建筑/环境>
  • 通信/电子>
  • 医学/心理学>
  • ImageVerifierCode 换一换
    首页 第壹文秘 > 资源分类 > DOCX文档下载
    分享到微信 分享到微博 分享到QQ空间

    氨腐蚀相关知识.docx

    • 资源ID:246472       资源大小:15.62KB        全文页数:3页
    • 资源格式: DOCX        下载积分:5金币
    快捷下载 游客一键下载
    账号登录下载
    三方登录下载: 微信开放平台登录 QQ登录
    下载资源需要5金币
    邮箱/手机:
    温馨提示:
    快捷下载时,如果您不填写信息,系统将为您自动创建临时账号,适用于临时下载。
    如果您填写信息,用户名和密码都是您填写的【邮箱或者手机号】(系统自动生成),方便查询和重复下载。
    如填写123,账号就是123,密码也是123。
    支付方式: 支付宝    微信支付
    验证码:   换一换

    加入VIP,免费下载

    账号:
    密码:
    验证码:   换一换
      忘记密码?

    友情提示
    2、PDF文件下载后,可能会被浏览器默认打开,此种情况可以点击浏览器菜单,保存网页到桌面,就可以正常下载了。
    3、本站不支持迅雷下载,请使用电脑自带的IE浏览器,或者360浏览器、谷歌浏览器下载即可。
    4、本站资源下载后的文档和图纸-无水印,预览文档经过压缩,下载后原文更清晰。
    5、试题试卷类文档,如果标题没有明确说明有答案则都视为没有答案,请知晓。

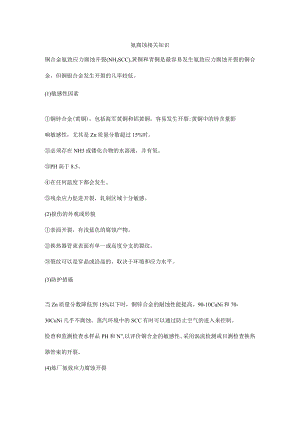

    氨腐蚀相关知识.docx

    氨腐蚀相关知识铜合金氨致应力腐蚀开裂(NH3SCC),黄铜和青铜是最容易发生氨致应力腐蚀开裂的铜合金,但铜银合金发生开裂的几率较低。(1)敏感性因素铜锌合金(黄铜),包括海军黄铜和铝黄铜,容易发生开裂;黄铜中的锌含量影响敏感性,尤其是Zn质量分数超过15%时。必须存在NH3或镂化合物的水溶液,并有氧。PH高于8.5。在任何温度下都会发生。残余应力促进开裂,轧制区域十分敏感。(2)损伤的外观或形貌表面开裂,有浅蓝色的腐蚀产物。换热器管束表面有单一或高度分支的裂纹。裂纹可以是穿晶或沿晶的,取决于环境和应力水平。(3)防护措施当Zn质量分数降低到15%以下时,铜锌合金的耐蚀性能提高。90-10CuNi和70-30CuNi几乎不腐蚀。蒸汽环境中的SCC有时可以通过防止空气的进入来控制。检查和监测检查水样品PH和N”,以评价铜合金的敏感性。采用涡流检测或目测检查换热器管束的开裂。(4)炼厂氨致应力腐蚀开裂HzS-NHsTX)型腐蚀,影响此形式腐蚀的主要因素有:a.N%和H2S的浓度越高,腐蚀越严重;b.管内流体的流速越高,腐蚀趋剧烈;当然流速过低,会使钱盐沉积,导致管子的局部垢下腐蚀;C.某些介质存在的影响,如氟化物的存在,对腐蚀将产生强烈影响,氧的存在(主要是随着注入的水而进入)也会加速腐蚀。硫酸烷基化塔顶氨致应力腐蚀开裂为了控制分储段塔顶系统过度的腐蚀,对反应器产物进行碱洗和水洗来除去酸性杂质是非常重要的。在塔顶系统中,有时己经使用中和型和成膜型胺类缓蚀剂。为了降低腐蚀速率并尽可能减少缓蚀剂的用量,使用中和型胺或加3可以把塔顶水冷凝液中和到PH值67。但是,在有些情况下,N可引起塔顶冷凝器中的海军黄铜管发生应力腐蚀开裂。催化重整氨致应力腐蚀开裂问题在催化重整装置中,能够发生3种类型的应力腐蚀开裂,其中之一就是氨致应力腐蚀开裂,NI*存在于预处理反应器和重整反应器的流出物里,溶解在水里形成氨水,使铜基合金迅速发生应力腐蚀开裂。延迟焦化装置氨致应力腐蚀开裂问题延迟焦化装置中的设备容易受到许多低温腐蚀机理的影响,其中包括铜基合金的氨致应力开裂,焦化塔在执行水急冷、水蒸气清焦和放空作业时,这些腐蚀机理起作用。但是,由于所有焦化塔通常都有放空管道和排污罐,它们几乎持续暴露在湿放空蒸汽和液体中。急冷水和放空蒸汽和液体中通常含有大量ItS、NH3、NH1CKNHHS和寓化物,这些腐蚀剂是从焦化装置进料的热裂化反应释放出来的。在焦化装置中,由于有NH:在溶液的pH值比较高的地方,铜合金管会发生氨致应力腐蚀开裂。硫黄回收装置腐蚀问题氨致应力腐蚀开裂气体进料通常富含BS和饱和水蒸气,还可能含有夹杂的垃和胺。这些使用条件下能够造成H渗透进入钢材,因此,要考虑到气体进料存在氢致开裂(包括氢鼓包)和硫化物应力开裂(SSC)的危险。此外,气体进料里也可能有N&,会引起N致应力腐蚀开裂,如还有氟化物,就会加快腐蚀速率。

    注意事项

    本文(氨腐蚀相关知识.docx)为本站会员(p**)主动上传,第壹文秘仅提供信息存储空间,仅对用户上传内容的表现方式做保护处理,对上载内容本身不做任何修改或编辑。 若此文所含内容侵犯了您的版权或隐私,请立即通知第壹文秘(点击联系客服),我们立即给予删除!

    温馨提示:如果因为网速或其他原因下载失败请重新下载,重复下载不扣分。




    关于我们 - 网站声明 - 网站地图 - 资源地图 - 友情链接 - 网站客服 - 联系我们

    copyright@ 2008-2023 1wenmi网站版权所有

    经营许可证编号:宁ICP备2022001189号-1

    本站为文档C2C交易模式,即用户上传的文档直接被用户下载,本站只是中间服务平台,本站所有文档下载所得的收益归上传人(含作者)所有。第壹文秘仅提供信息存储空间,仅对用户上传内容的表现方式做保护处理,对上载内容本身不做任何修改或编辑。若文档所含内容侵犯了您的版权或隐私,请立即通知第壹文秘网,我们立即给予删除!

    收起
    展开
