民营工业园污水管网改造工程施工图设计总说明.docx

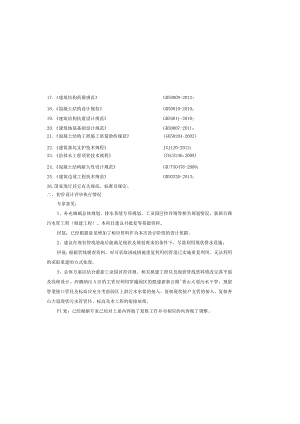

17.建筑结构荷载规范GB50009-2012；18.混凝土结构设计规范GB50010-2010；19.建筑结构抗震设计规范GB50011-2010；20.建筑地基基础设计规范GB50007-2011；21.混凝土结构工程施工质量验收规范(GB50204-2002)22.建筑基坑支护技术规程JGJ120-2012；23.给排水工程顶管技术规程(CECS246:2008)24.混凝土结构耐久性设计规范GB/T50476-2008：25.建筑边坡工程技术规范GB50330-2013：26.国家现行其它有关规范、标准及规定。二、初步设计评审执行情况专家意见：1、补充城镇总体规划、排水系统专项规划、工业园区控详规等相关规划情况、新新公路污水管工程（拟建工程）、本项目建议书批复等基础资料。回复：已经根据意见增加了相应资料作为本次设计阶段的设计依据。2、建议在现有管线清疏后能满足现状及规划要求的条件下，尽量利用现状排水设施。回复：根据管线摸查资料，对可采取清疏措施重复利用的管道已实施重复利用，无法利用的采取重建的方式处理。3、总体方案应结合最新工业园区控详规、相关拟建工程以及现状管线资料修改完善平面及高程设计。西侧纳污A区的主管应利用穿越园区的拟建新新公路香山大道污水干管，预留管道接口管径及标高应充分考虑园区上游污水水量的接入，复核现状接户支管的接入，复核香山大道现状污水管管径、标高及本工程的衔接处理。PI复：己经根据专家已经对上述内容做了复核工作并对相应的内容做了调整。施工图设计总说明根据招标文件的设计指导要求，以及相关规划的建设方针，本次设计的任务为对民营工业园区完善污水收集系统，在各市政道路之下新建污水管道。在本次设计中，污水工程设计主要解决道路两侧建设地块远期生活污水及工业污废水的统一收集，最终输送至永和污水处理厂净化。管道施工涉及放坡开挖、钢板桩支护开挖以及顶管施工三种方式一、设计依据：1 .室外排水设计规范(GB50014-2006)2014版；2 .城市工程管线综合规划规范(GB50289-98)；3 .增城区新塘镇总体规划修编2013-2020年；4 .增城区城镇排水系统专项规划一第五分册新塘镇2014年；5 .增城新塘镇民营工业园片区控制性详细规划2014年；6 .新塘镇民营工业园现状给排水管线建设设计成果(2002年)：7 .规划路网、现状路网、水系及地形图；8 .中标通知书；9 .新塘镇民营工业园污水管网改造工程初步设计成果及评审意见：10 .永和河水更清在建项目新新公路污水管工程一新新公路至香山大道段成果：11.勘察报告；12.混凝土和钢筋混凝土排水管(GBTl1836-2009)；13.砌体结构设计规范(GB50003-2011)；14.给水排水管道工程施工与验收规范(GB50268-2008)；15.给水排水工程管道结构设计规范(GB50332-2002)；16.建筑结构可靠度设计统一标准(GB50068-2001)；6 .设计管线与现状管（渠）相交、相接处，施工前应先核准现状管（渠）位置、标高、截面，并做好现状管线保护工作；若现状管线与本设计标注不一致，请与设计单位联系解决；确定设计管线能与现状管线顺利衔接后方可施工，现状管（渠）的管位、标高应以实际情况为准。发现的现状管线,得到监理和设计的确认后（以免错接），应及时接入相应的系统，使整个系统能正常运行。设计管线与现状管线交叉时注意现状管线的保护，如遇特殊情况，及时告知设计单位，使问题得到合理妥善解决。7 .给排水管道竖向交叉处理依照给水排水管道工程施工及验收规范（GB50268-2008）执行。施工时注意市政管线的交叉情况，确定管线的合理施工顺序。管道沟槽的回镇材料及回填应达到的密实度应符合给水排水管道工程施工及验收规范和道路专业的要求。8 .材料要求1）水泥:采用42.5R转窑普通硅酸盐水泥。2）骨料:使用花岗岩碎石和中砂,严禁含泥或石粉,骨料粒径视结构厚度经试验选择合理级配。3）於：（1）.构筑物采用混凝土强度等级C30,抗渗等级为S6,控制砂率在3540%,水灰比不大于0.50,每立方米碎水泥用量不大于360kg,不少于325kg;碎的含碱量W3.OkgZm3,氯离子含量WO.1%。上部结构:采用C30碎；垫层:采用C15碎（除注明外厚度均为IO0）;二次碎:除注明外采用C25碎；如采用碎外加剂或掺料应做出配合比试验。4）钢筋：-HPB300,Fy=270Mpa5）型钢：Q3456）焊条：Q235级钢筋用E43型，Q345、HRB400级钢筋用E50型7）工艺井砖砌体:采用MlO水泥砂浆砌MU15灰砂砖，1:2水泥砂浆双面抹面20厚。8）全部材料必须具备出厂合格证和材料试验部门出具的有关证明方能使用。4、完善对工业废水接户水质的强制性要求。运行过程风险分析中补充工业园工业企业超标排放的风险因素及控制要求。回复：已经根据专家意见补充了相关内容。5、应根据地勘资料补充完善管线及顶管井的施工工法、支护及基础处理措施。回复：己经补充了管线及顶管井的施工工法、支护及基础处理措施。6、补充概算编制依据，应根据相关定额及规定修改概律相关内容。回复：己经根据专家意见做进一步修改。三、一般说明L工程坐标系统及高程系统采用西安1980坐标系、1985国家高程系。设计图中尺寸，除已注明外，管径、井径以亳米计，其余均以米计。本设计中的排水构筑物安全等级为二级，地基基础设计等级为丙级，设计合理使用年限为50年。本场地处于地震基本烈度7度区，抗震设防烈度为7度；设计基本地震加速度值为0.10g。2 .管线平面图和纵断面图中，管线所在位置相对应的地面设计高程，以实际现状地面高程为准。3 .排水管所注标高为管内底高程。所有管线应严格按设计管位及高程敷设。当管道在安装时与其它现状管线有高程冲突时，则施工单位须及时与设计人员取得联系。4 .管道基础地质承载力特征值必须满足IoOKPa,管道基础软基处理采取换填的方法进行处理。5 .井盖的选用必须符合广州市市政园林局印发的防盗球墨铸铁排水检查井盖技术指引规定及广州市水务局印发的广州市排水检查井井盖盖面标示要求。井盖的设计荷载等级：机动车道范围内井盖采用重型，承压能力EN124欧标D级400KN（相当于国标检测约800KN）；非机动车道及绿化带井盖采用轻型，承压能力EN124欧标B级125KN（相当于国标检测约250KN）。井盖采用QT500-7球墨铸铁，按GB9441-88中要求的1级标准进行球化制作，球化率要求大于95%。面图。顶管完成后的工作井，接收井应及时进行下步工序，经检验后及时回填，利用工作井、接收井做检查井时，检查井与工作井、接收井井壁之间的回填材料和网填要求同相邻管线。当检查井设在道路下时，其回填材料满足路基要求。3 .施工前要对顶管位置处进行实地摸查探测。探测范围：工作井围护外边线外围3m及沿线的范围，探测的深度至管底或工作井底以下2m的范围。探测要求：探明现有地下管线的分布情况，包括管线的中心线位置、管线类型、埋深、管外径、现场所有管线检查井的位置。提供相关管线变形的警戒值；探明有无孤石等障碍物和临近建筑物的基础的形式及其标高。4 .测量与纠偏顶管中心测量，应建立地面与地下测量控制系统，控制点应设在不易扰动、视线清楚、方便校核、易于保护处。工具管开始顶进510m的范围内，允许偏差应为：轴线位置3mm,高程0+3mm,当超过允许偏差时，应采取措施纠正。纠正偏差应缓慢进行，使管节逐渐复位，不得猛纠硬调。管道顶进应连续作业,管道顶进过程中,遇下列情况时,应暂停顶进，并应及时处理。（1）工具管前方遇到障碍；（2）后背墙变形严重；（3）顶铁发生扭曲现象；（4）管位偏差过大且校正无效：（5）顶力超过管端的允许顶力：（6）油泵、油路发生异常现象；（7）接缝中漏泥浆。当管道停止顶进时，应采取防止管前塌方的措施。5 .施工单位应根据地质情况采取相应的减摩措施或设置中继站。顶管管材订货前，施工单位应向供货商提供工程位置的详细设计资料，供应商应复核管材的各种技术指标以满足顶管施工。6 .质量控制四、污水工程1 .污水管材.、接口开挖埋管的部分采用II级钢筋混凝土排水管，采用180°混凝土基础，橡胶圈承插接口连接。顶管采用In级钢筋混凝±F管，橡胶圈接口连接。2 .污水管道基础对一般土质，应在管底以下原状土地基或经回填夯实的地基上铺设一层厚度为20Omm的中粗砂基础层；当管基地基承载力小于设计要求或由于施工降水等原因，地基原状土被扰动而影响地基承载能力时，必须先对地基进行加固处理，对软弱基层进行挖除并用级配碎石换填压实，在达到规定的地基承我能力(fak>IOOKPa)后，再铺设中粗砂基础层。3 .污水检查井对照纵断面图标注的井型号，并按图集06MS201-3对应图纸施工。4 .闭水试验管道分段做闭水试验，试验要求见给水排水管道工程施工及验收规范(GB50268-2008),试验合格后方能进行管沟全部同填。5 .施工方式管道埋设深度小于2.5m时采用1:1放坡开挖埋管，管道深度大于等于2.5m时采用钢板桩支护方式开挖。管道埋深超过5n及下穿城市主干道的位置采用顶管施工。五、顶管1 .本工程顶管段采泥水平衡法。顶进速度:050mm/min。工具头外径与管道外径之比(D机/D管)：不大于1.003、LoO5。机械顶管施工,禁止使用人工顶管。施工单位应根据后座、地质情况、单坑顶进长度等情况采用注浆、中继等措施。施工单位必须根据土层，岩层考虑相适应的刀具、刀盘及以保证顶管顺利。2 .顶管施工工作井、接收井井位的布置：工作井、接收井平具体位置详见工艺平8.钢筋遇孔洞时应尽量绕过,不得截断。如必须截断时,应与孔洞口加固环筋焊接锚固。C模板要求：1 .基坑内的杂物、积水必须清除干净,必要时地模应找坡并设集水井抽升排水。2 .模板要求拼缝严密,保证不漏浆,凹凸面必须符合要求;水平支撑不得贯穿结构构件,如用穿墙螺栓拉结模板,必须采用焊接钢板止水环(50x50x5),钢板与螺栓必须满焊,碎面做30x30x20凹面,拆模时拧去螺栓两端活动拉杆头,切除螺栓,清理干净后，用1:2防水水泥砂浆抹平。3 .钢筋碎结构构件尺寸误差、结构总体尺寸误差须符合施工与验收规范要求。4 .各种预埋件、预留孔都必须在模板封闭前按有关图纸(以工艺图为准)要求安装妥当,其标高、中心轴线偏差要求在5mm内。D施工缝和后浇带1 .底板施工缝应设在底板上50Omm以上位置,除设计要求的施工缝外,不得以施工理由擅自增设施工缝。2 .施工缝和后浇带设计应严格按施工缝应严格按有关施工规范、构造要求施工。3 .施工时应将施工缝处先浇碎的浮浆凿除并用高压水冲刷干净,扫水泥浆两遍再浇碎。4 .止水钢片埋设位置应准确,妥善固定;止水钢片接缝应平整、密闭、无渗水,与两侧钢筋拉结牢固。5 .后浇带应在混凝土浇筑28天后才能焊接钢筋，浇筑后浇带用的混凝土强度等级应比两侧的混凝土高一个等级,并应掺入更高比例的混凝土外加剂。E硅浇筑1 .浇筑碎前应将模板内杂物清理干净,用水将模板淋透。2 .必须作好施工组织计划,合理调配碎及保持碎浇筑的连续性,不得因施工不当顶进过程中地面沉降控制项目允许变化范围（mm）地面隆起的最大极限+10地面沉降的最大极限-10顶管施工质量控制项目最大偏角管线
