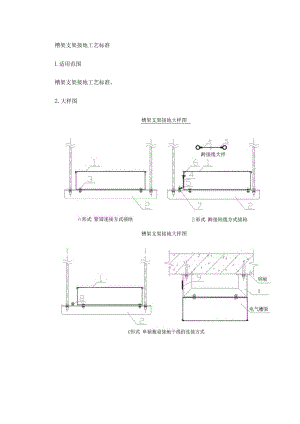

槽架支架接地工艺标准L适用范围槽架支架接地工艺标准。2.大样图槽架支架接地大样图槽架支架接地大样图序号名称规格1电气槽架A方式中为镀锌线槽。2型钢托架见相关工艺标准3镀锌圆头螺栓配防松动垫圈（使用紧固连接方式时使用爪型螺母）4多股铜芯软线4mm2,黄绿双色5包塑线耳6槽架接地摞栓镀锌螺栓，配防松动垫圈7支架接地螺栓镀锌螺栓，配防松动垫圈8接地圆钢与支架焊接9接地扁铁与支架焊接3.工艺核心要义叙述当槽架与支架都是镀锌件时，采用A形式；当支架或槽架不是镀锌件时，采用B形式，B形式还可满足明显可见的要求。A形式：每个托架与槽架使用不少于2套配防松动垫圈的镀锌螺栓连接。B形式：（1）支架接地螺栓在支架上钻孔安装。（2）可选用槽架本身自带或与槽架有可靠连接的螺栓，作为接地螺栓，或在桥架上钻孔安装。（3）支架与槽架接地跨接采用软线联结。4.注意事项一般情况下可以将金属线槽（包括镀锌线槽）跨接，不必另外敷设接地干线；如地方质检站有要求，或图纸有要求，或项目需参加国家级评优，需单独敷设镀锌扁铁或圆钢作为喷塑线槽的接地干线。线槽安装应牢固，无扭曲变形，线槽内的各种连接螺栓，均要由内向外穿，以防止敷线时破坏导线绝缘保护层。线槽敷设应平直整齐；水平或垂直允许偏差为其长度的2%,且全长允许偏差为20mm；管线密集情况下槽盖应便于开启。
