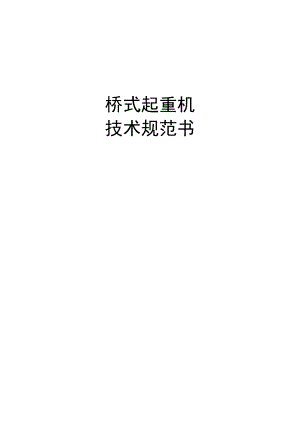

桥式起重机技术规范.docx

桥式起重机技术规范书1总则12设备的运行环境条件13设备规范24技术要求35供货范围（每台行车,但不限于）66质量保证及试验67技术文件88设备监造119技术服务111总则1.1本技术规范书的使用范围仅限于XX清洁利用项目（自备电站工程）桥式起重机设备，它包括本体及其驱动装置，辅助设备的功能设计、结构、性能、安装和试验等方面的技术要求。L2本技术规范书提出是最低限度的要求，并未对一切细节作出规定，也未充分引述有关标准和规范的条文。供方应保证提供符合本技术规范书和有关最新工业标准的产品。1.3如供方没有以书面形式对本技术规范书的条文提出异议，那么需方可以认为供方提供的产品完全满足本技术规范书的要求。L4在签订合同（含技术协议）之后，需方有权提出因规范标准和规程发生变化而产生的一些补充要求，供方应承诺予以配合。具体项目由供、需双方共同商定。1.5本技术规范书所使用的标准如与供方所执行的标准发生矛盾时，按较高标准执行。2设备的运行环境条件2.1 厂址环境条件大庆市地处北半球中纬度地带。本地区冬季受蒙古及西伯利亚冷高压的控制，多偏北风，气温较低，降水量较少；夏季受太平洋副热带高压控制，东南风盛行，气温较高，降雨多；春秋两季则为过渡性气候。受季风和海洋环境的影响，本地区气候温和，空气湿润，植被茂盛，夏季温暖多雨，冬季多风寒冷，全年四季分明。设备安装地点：室内主厂房零米海拔高度：137米（暂定）多年平均最高/最低气温：23.4/-18多年平均气温：4.6年平均相对湿度：63%地震基本烈度：6度2.2 设备的使用条件2.2.1 安装地点：汽机房内2.2.2 汽机房跨度：24m2.2.3 汽机房屋架下弦标高：24.5m（相对于主厂房零米，暂定）2.1. 3行车轨顶标高：20.50m（相对于主厂房零米，暂定）2.1.4 行车操纵室在D排柱侧，电源滑线在C排柱侧。2.1.5 汽轮发电机组纵向布置在汽机房，汽轮发电机中心线距D排柱中心线10.50米。运转层标高9.0米。3设备规范3. 1设备名称：吊钩桥式起重机3.2型号及用途：型号：50/1Ot型台数：一台50一主钩额定起重量10一副钩额定起重量L吨用途:用于汽机房主机及辅机的安装和检修。3.3参数及形式：3.3.1起重量：主钩50t（锚钩）副钩IOt跨度：22.5m3.3.2起升高度：主钩20m（暂定）副钩22m（暂定）3.3.3起重机最大轮压（额定荷载）：t（由供方填写,并注明几个轮子）3.3.4起升速度：（由供方填写）主钩V=mmin（变频调速为基本方案，如采用其它调速方式，应列出差价。）副钩V=m/min（变频调速为基本方案，如采用其它调速方式，应列出差价。）3.3.5行驶速度：（由供方填写）大车V=mmin（变频调速为基本方案，如采用其它调速方式，应列出差价。）小车V=m/min（变频调速为基本方案，如采用其它调速方式，应列出差价。）3. 3.6起重机轨距：（由供方填写）大车22.5m小车m大车轨道型号：大车导电形式：安全滑触线4. 3.7工作级别：A3（轻级）吊钩：双钩5. 3.8本起重机调速方式：（由供方填写）大车调速方式调速比小车调速方式调速比主钩调速方式调速比付钩调速方式调速比4技术要求4.1性能要求4.1.1 起重机的设计和制造应满足有关规范、标准的要求。4.1.2 大车、小车和起升机构应有可靠的制动系统及终点行程限位装置和缓冲装置。起升机机构上升极限设两道保护装置,起重机采用聚胺脂缓冲器。4. 1.3主钩和副钩能同时工作，副钩应能协同主钩倾翻或翻转起吊构件，主副钩在侧视图上位于同一直线上。刹车装置应保证失去电源时保持原位不动。4. 1.4主钩起升速度O.171.7m/min,副钩起升速度0.77m/min。大车运行速度3.232m/min,小车运行速度220mmin.4. 1.5所有转动部件应有可靠的润滑系统。6. 1.6主钩和副钩的最大起吊高度应满足汽轮发电机组、高压加热器的安装和检修。主钩标高（相对于汽机房零米）应大于19.1米；副钩标高（相对于汽机房零米）应大于20.955米。（暂定，待高加招标后再确定）4.2制造要求4. 2.1桥架形式主梁外侧设有走台，四周设有防护栏杆（高度为1.1米）及护板，应符合GB4053.3-93<<固定式工业防护栏杆的规定。司机室设在桥架下方汽机房A列侧，开口方向为侧面，外侧设有通往走台的双扶手斜梯。司机室内部走暗线，接线板设在司机室后部的柜子内。发电机定子重量74.6t,为了起吊发电机定子，主梁是否加固到75t,签合同时确定，投标时按加固和不加固两个方案报价，如加固到75t,起重机最大轮压注明按75t填写。5. 2.2焊接要求焊接形式及尺寸应符合GB324-88焊缝代号和GB986-88手工电弧焊焊接头的基本形式与尺寸的规定。需要现场焊接的部件，由供方现场实施焊接，并提供焊接检查方法。6. 2.3操作室操作室采用钢骨架、铝合金窗、闭式保温型带冷暖空调一台。4.3 材质的要求应合理地选择桥架、小车、吊钩及附件的材料，桥架结构采用Q235,使其能满足各种情况下的运行。最低限度应符合下列标准：（如有最新标准，则应执行新标准）。a、GB699-88优质碳素结构钢技术条件b、GB700-88碳素结构钢c、GBl102-74圆股钢丝绳d、GB1591-88低合金结构钢e、GBl1352-89一般工程用铸造碳钢件f、GB9439-88灰口铸铁件4.4 电气设备要求4.4.1电气设备包括电动机及其控制设备、起动性能应与机械部分相匹配（包括吊发电机定子等特殊情况与要求）。4.4.2电气设备包括必要的电动机电器操作器、制动闸、控制器等以及某些必要的电磁开关、电阻器、过电流继电器或必须具有电线导管的保险接线盒，导线和限位开关，通讯用对讲机，（集电器、照明、冷暖空调）。小车导电用挂缆导电式。4.4.3电动机包括控制设备等的电压波动范围为80%IlO乐保证在80-100%的额定电压和额定频率下起动。电动机额定力矩应符合国家有关起重机电气设备标准，防护等级IP44。电动机的电压为380V。4.4.4电动机具有足够的容量承受吊件的负荷，它在环境温度为-23+50OC的条件下,起升电机按60分钟连续工作且能够频繁启动，电动机尽量采用抗摩擦轴承。4.4.5每个起吊装置应设有自动复位式限位开关。4.4.6装置超载限制器（主、付钩），有自动报警装置。4.4.7所有电线电缆截面不得小于1.5mm2铜芯,所有电缆电线为船用型。4.4.8行车桥下配置防震照明灯4只，控制室内及小车上装有220V插座（10A/220V）各一只。4.4.9380V/220V变压器的容量应有30%的裕量供检修电源用。4. 4.10大车导电形式采用“H”型节能滑线。4.5 控制及保护要求起重机应随机配备指示、监测和保护设备。电控设备：联动台控制、起重机保护箱、电阻器、运行机构控制屏、起升机构控制屏。起重机应有以下保护：短路保护、接地保护、过电流保护失压保护、零位保护、上升限位保护、行程保护、紧急断电保护。另外，增加一套遥控操作装置。在操作室增加起吊总量显示器。4.6 其它要求4.6.1清洁与油漆起重机零部件的内外表面在出厂前应保证清洁，没有切屑、铿屑、焊条头、抹布、污油或其它杂物存在。所有铸件、碳钢件及低合金钢件的外表面应按GB3215-82中4.5.2条涂漆。起重机主体油漆颜色由需方确定。4.6.2起重机的标记应在起重机明显的位置上钉上产品铭牌（吨位牌）并应符合有关规定，使用中文标识。4.6.3装箱和运输设备在装运时，内外表面应保持干燥清洁，必须油漆防腐剂。附件装箱应有标记以说明其用途。设备装箱应符合国家有关标准。设备必须接到需方正式通知后才能运往现场。5供货范围（每台行车,但不限于）桥架：1组起重机动行机构：2组小车：1组电气设备及管子布置：1组大车缓冲器：4套操纵室（带冷暖空调）及平台：1组桥下照明灯：4盏主、付钩超载限制器：各1套电源滑线m6质量保证及试验6. 1起重机的设计、制造应按国标有关规定执行。«起重机设计规范>>GB3811-83«起重机安全规程规定>>GB6067-93«通用桥式起重机技术条件>>GB/T14405-95«起重机试验规范和规程>>GB5905-86< <铸造起重机>>GB6129-92< X起重机电控设备>>GB4315-86«钢焊缝和超声波探伤方法和探伤结果的分级>>GBl1345-89< <优质钢丝绳>>GB8912-88«通用桥式和门式起重机司机室技术条件>>GB/T4407-93其他企业内部标准以及引进技术等国家有关标准。供方应详细列出其设计、制造和试验所依据的标准和规范，并提供清单。6.2性能保证6. 2.1起重机能够在极限以内的任意位置提升、放下和保持。起重机能作静载L25倍和LlO倍额定负荷的超载试验，保证起重机无损坏，无永久变形。挠度满足国标GB3811-83要求。1.1.2 整机在调试验收后5年内应不出现设备故隙。1.1.3 供方应提供整机及重要零部件的质量鉴证目录。外购件的选配及质量保证措施由供方负责。1.1.4 供方提供质量保证手册及设计、制造、验收标准（3套）。1.3 设备监造：供方应编制设备制造计划、进度和监造标准及内容。1.4 设备试验及要求6. 4.1材料试验供方对起重机采用的所有零部件的材料应作化学成分、机械性能和物理检验，并提供检验报告。7. 4.2性能试验（现场）：a、实际起升高度不小于订货起升高度；b、吊具左右极限位置尺寸：距A列主钩mm,付钩mm；距B列主钩mm,付钩mmo各尺寸偏差不大于±50mm；副钩上极限尺寸应不低于规定尺寸。c、额定电压、额定荷载条件下，各机构运行速度，起升不大于10%,下降不大于+25%,-5%,运行不大于10%od、制动距离不大于各自运行速度：下降0.025倍，小车0.06倍，起重机0.1倍；e重量限制器的精度不大于±3%F.S;f无载试验；g、静载试验；h、动载试验；6. 4.3现场试验现场试验的项目、内容及方法参照5.3.2条进行。7. 5寿命要求起重机寿命保证30年以上，其中易损件寿命保证4年以上。6. 6噪音控制要求在距离设备1米远处，噪音应在85dB(A)分贝以下。7技术文件6.1 投标时应提供的文件a、起重机安装尺寸和外形尺寸图b、基础动荷载及静荷载分布图c、电气接线图d、电气原理图e、附属设备和材料清单f、安装使用和维护说明书g、随机资料(包括图纸，使用、维护说明书)。h、起重机结构特点说明。J、产品合格证。6.2 供方应提供的设备技术数据汇总表。序号项目单位数值备注1起重机跨度m2工作级别3起重机用途4大军轨顶标高m5屋架下弦标高m6主钩和副钩主钩起重量t副钩起重量t主钩起升高度m暂定副钩起升高度m
