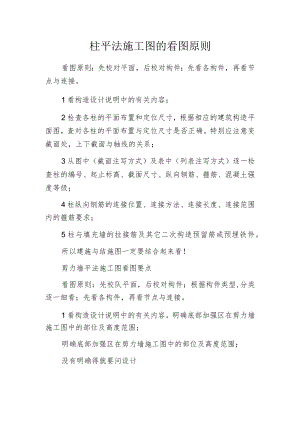

柱平法施工图的看图原则.docx

柱平法施工图的看图原则看图原则：先校对平面，后校对构件；先看各构件，再看节点与连接。1看构造设计说明中的有关内容；2检查各柱的平面布置和定位尺寸，根据相应的建筑构造平面图，查对各柱的平面布置与定位尺寸是否正确。特别应注意变截面处，上下截面与轴线的关系；3从图中（截面注写方式）及表中（列表注写方式）逐一检查柱的编号、起止标高、截面尺寸、纵向钢筋、箍筋、混凝土强度等级；4柱纵向钢筋的连接位置、连接方法、连接长度、连接范围内的箍筋要求；5柱与填充墙的拉接筋及其它二次构造预留筋或预埋铁件。所以建施与结施图一定要结合起来看！剪力墙平法施工图看图要点看图原则：先校队平面，后校对构件；根据构件类型,分类逐一细看；先看各构件，再看节点与连接。1看构造设计说明中的有关内容。明确底部加强区在剪力墙施工图中的部位及高度范围；明确底部加强区在剪力墙施工图中的部位及高度范围；没有明确得就要问设计2检查各构件的平面布置与定位尺寸。根据相应的建筑平面图墙柱及洞口布置，查对剪力墙各构件的平面布置与定位尺寸是否正确。特别应注意变截面处上下截面与轴线的梁轴线的关系。3从图中（截面注写方式）及表中（列表注写方式）检查剪力墙身、剪力墙柱、剪力墙梁的编号、起止标高、截面尺寸、配筋、箍筋。当采用列表注写方式时，应将表和构造平面图对应起来一起看。4剪力墙柱的构造详图和剪力墙身水平、竖直分布筋构造详图，结合平面图中剪力墙柱的配筋，搞清从根底到屋顶整根柱或整片墙的截面尺寸和配筋构造。5剪力墙梁的构造详图，结合平面图中剪力墙梁的配筋,全面理解梁的纵向钢筋、纵向钢筋锚固、箍筋设置要求、梁侧纵向构造钢筋的设置要求等。6其余构件与剪力墙的连接，剪力墙与填充墙的拉接。KL与墙得连接，随LL还是随AL,还是另有说法？也可以把网上某些人得节点推荐给设计，争取让其采用你推荐得一些合理构造！KL与墙的连接，随LL还是随AL,还是另有说法？都必须由设计予以明确。
