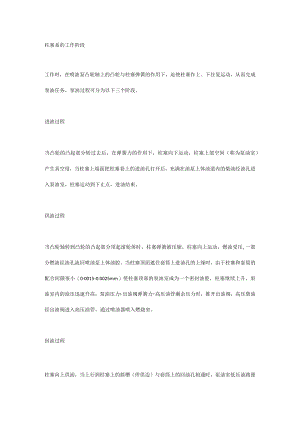

柱塞系的工作阶段工作时，在喷油泵凸轮轴上的凸轮与柱塞弹簧的作用下，迫使柱塞作上、下往复运动，从而完成泵油任务，泵油过程可分为以下三个阶段。进油过程当凸轮的凸起部分转过去后，在弹簧力的作用下，柱塞向下运动，柱塞上部空间（称为泵油室）产生真空度，当柱塞上端面把柱塞套上的进油孔打开后，充满在油泵上体油道内的柴油经油孔进入泵油室，柱塞运动到下止点，进油结束。供油过程当凸轮轴转到凸轮的凸起部分顶起滚轮体时，柱塞弹簧被压缩，柱塞向上运动，燃油受压,一部分燃油经油孔流回喷油泵上体油腔。当柱塞顶面遮住套筒上进油孔的上缘时，由于柱塞和套筒的配合间隙很小（00015-0.0025mm）使柱塞顶部的泵油室成为一个密封油腔，柱塞继续上升，泵油室内的油压迅速升高，泵油压力出油阀弹簧力+高压油管剩余压力时，推开出油阀，高压柴油经出油阀进入高压油管，通过喷油器喷入燃烧室。回油过程柱塞向上供油，当上行到柱塞上的斜槽（停供边）与套筒上的回油孔相通时，泵油室低压油路便与柱塞头部的中孔和径向孔及斜槽沟通，油压骤然下降，出油阀在弹簧力的作用下迅速关闭，停止供油。此后柱塞还要上行，当凸轮的凸起部分转过去后，在弹簧的作用下，柱塞又下行。此时便开始了下一个循环。结论：通过上述讨论，得出下列结论柱塞往复运动总行程L是不变的，由凸轮的升程决定。柱塞每循环的供油量大小取决于供油行程,供油行程不受凸轮轴控制是可变的。供油开始时刻不随供油行程的变化而变化。转动柱塞可改变供油终了时刻，从而改变供油量。3.国产系列柱塞式喷油泵国产系列柱塞泵主要有A、B、P、Z和I、II、III号等系列。系列化是根据柴油机单缸功率范围对供油量的要求不同，以柱塞行程，泵缸中心距和结构型式为基础，再分别配以不同尺寸的柱塞直径，组成若干种在一个工作循环内供油量不等的喷油泵，以满足各种柴油机的需要。国产系列喷油泵的工作原理和结构型式基本相同，以A型泵为例介绍柱塞式喷油泵的构造和工作原理。柱塞泵由四大部分组成：分泵、油量调节机构、传动机构和泵体国产*新智能柱塞泵为微处理器智能控制，液晶屏显示，可与电脑进行通讯，具有工作压力稳定、脉动小、操作方便等特点。广泛用于生化、医药、化工、环保等行业，满足以上行业需要连续恒压、恒流输送液体的要求。
