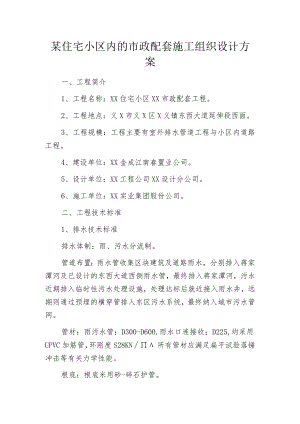

某住宅小区内的市政配套施工组织设计方案.docx

某住宅小区内的市政配套施工组织设计方案一、工程简介1、工程名称：XX住宅小区XX市政配套工程。2、工程地点：义X市义X区X义镇东西大道延伸段西面。3、工程规模：工程主要有室外排水管道工程与小区内道路工程。4、建设单位：XX金成江南春置业公司。5、设计单位：XX工程公司XX设计分公司。6、施工单位：XX实业集团股份公司。二、工程技术标准1、排水技术标准排水体制：雨、污水分流制。管道布置：雨水管收集区块建筑及道路雨水，分别排入蒋家潭河及已设计的东西大道西侧雨水管，最终排入蒋家潭河，污水近期排入临时性污水处理设施，处理达标后就近接入雨水井，远期则通过预埋的横穿管排入东区污水系统，最终纳入城市污水管网。管材：雨污水管：D300-D600.雨水口连接收；D225,均采用UPVC加筋管，环刚度S28KN所有管材应满足扁平试验落锤冲击等有关力学性能。根底：根底米用砂-碎石护管。检查井及雨水口：采用IlOOXllOO砖砌矩形检查井，立篦式单篦雨水口。根底处理：管道基槽开挖时，遇岩石，应在管基下加设15-20cm厚的砂垫层。如遇软弱地基，一般情况下，加设0.5-1米厚块石，并加铺15cm厚中粗砂垫层。特殊情况下，应会同设计单位及有关部门协商解决。2、道路技术标准道路等级：小区内47米宽道路，其中7米宽道路含1.5米人行道，部分5米宽道路含1米人行道；设计车速15km/h.交通等级：小区道路，轻型交通，路面构造设计标准轴载IOOKN.设计年限：沥青路面设计年限15年。新建道路路面构造：人行道：5cm（彩色预制人行道板）+3Cm（MlO水泥砂浆）+15cm（5%水泥稳定碎石）=25cm；车行道：3cm（细粒式沥青混凝土）+7cm（粗粒式沥青混凝土）+25cm（5%水泥稳定碎石）+15cm（级配碎石）=50cm；停车坪：Hcm（植草砖）+2cm（砂垫层）+25cm（5%水泥稳定碎石）+15cm（级配碎石）=53cm；道路等级属于轻型交通，沥青路面面层允许弯沉LR=O.052cm,基层顶面允许弯沉LR=O.07cm.水泥稳定碎石7天无侧限抗压强度2.5Mpa,土基回弹模量大于等于25Mpa.
