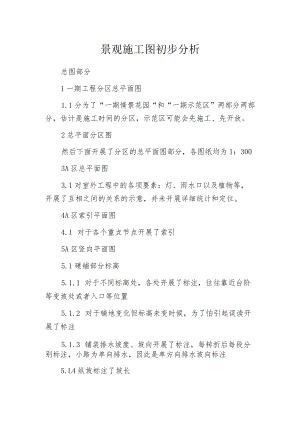

景观施工图初步分析.docx

景观施工图初步分析总图部分1一期工程分区总平面图1.1分为了“一期情景花园“和“一期示范区”两部分两部分，估计是施工时间的分区，示范区可能会先施工、先开放。2总平面分区图然后下面开展了分区的总平面图部分，各图纸均为1：3003A区总平面图3.1对室外工程中的各项要素：灯、雨水口以及植物等，开展了互相之间的关系的示意，并未开展详细统计和定位。4A区索引平面图4.1 对于各个重点节点开展了索引5A区竖向平面图5.1硬铺部分标高5.1.1 对于不同标高处，各处开展了标注，往往靠近台阶等变坡处或者入口等位置5.1.2 对于铺地变化但标高未变时候，为了怕引起误读开展了标注5.1.3 铺装排水坡度、坡向开展了标注，每转折后每段分别标注，小路为单向排水，因此是单方向排水坡向标注5.L4纵坡标注了坡长5.1.5过小坡度似乎就省略不标5.2建筑5.2.1建筑四角标注建筑室外设计标高5.2.2标注了建筑室内首层标高5.3 车行道路5. 3.1标出了道路交汇点中心线交点标高6. 3.2标出了道路每段坡向和坡度和坡长5.4 软景5.4.1标出了排水坡向，但是排水坡向标注的似乎太无规则，我想应该每面坡、每变坡处每坡都应该标注5.4.2在起坡处用点符号标注了每层等高线标高，5 .4.3标注了雨水口。雨水口位置如何确定？似乎是和汇水面积、合适的隐蔽位置有关6 .4.4道牙方式？设置原则？作用？5. 5园林小品-标注了顶标高6A区防线平面图6. 13mx3m放线网格6.2确定了一个放线原点：某栋楼的某一角点。网格放线会确定一个或者两个或者四角点。7B区总平面图7.1灯具、雨水口等等似乎不必准确定位7. 2庭院植物，对于大面积铺植或者成丛种植的，用不同填充开展区分7. 3潜水泵主要用于哪些部位？7.4配电箱每个宅间一个？配电箱到底是个什么用处？1.1 5庭院灯主要是沿宅间路设置，为宅间路提供照明，-可以说：庭院灯对应宅间路，布在绿化一侧7.6 草坪灯：沿散步径单侧布置，约150(1000左右一个另外草坪灯设置于停车场处。7.7 壁灯往往结合栽植于硬铺地处的落叶乔木以及庭院内矮墙设置-需明确是何种壁灯？7.8 柱壁灯：设置于庭院廊架柱上8B区总平面索引
