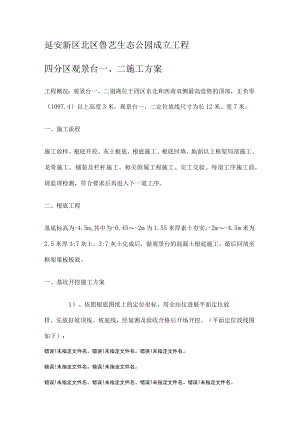

景观台紧急施工实施方案.docx

延安新区北区鲁艺生态公园成立工程四分区观景台一、二施工方案工程概况：观景台一、二别离位于四区东北和西南双侧最高造势的顶部，正负零（1097.4）以上高度3米，观景台一、二定位放线尺寸为长12米、宽7米。一、施工流程施工放样、根底开挖、灰土根底、根底施工、根底回填、地面以上框架局部施工、龙骨施工、铺装及栏杆施工、相关附属工程施工、完工交验。每道工序施工前，请监理检测，符合要求后再进入下一道工序。二、根底工程基底标高为-4.5mo其中为-0.45-2m为1.55米厚素土夯实，-2m-4.5m米为2.5米厚3:7灰土。3:7灰土完成后，做观景台的混凝土根底施工，最后回填至框架梁板板底。一、基坑开挖施工方案1）、依照根底图纸上的定位坐标，用全站仪进展平面定位放样。先放好坡顶线、坡底线，经复测及验收合格后开场开挖。（平面定位放线图如下）：错误!未指定文件名。错误!未指定文件名。错误!未指定文件名。错误!未指定文件名。错误!未指定文件名。错误!未指定文件名。错误!未指定文件名。错误!未指定文件名。错误!未指定文件名。错误!未指定文件名。错误!未指定文件名。错误!未指定文件名。错误!未指定文件名。错误!未指定文件名。错误!未指定文件名。错误!未指定文件名。错误!未指定文件名。错误!未指定文件名。错误!未指定文件名。错误!未指定文件名。错误!未指定文件名。错误!未指定文件名。错误!未指定文件名。错误!未指定文件名。错误!未指定文件名。错误!未指定文件名。错误!未指定文件名。2）基坑开挖采纳240挖机一次性开挖到基底标高，基坑上口周围开挖边线均以轴线外扩2.5米放坡。3）在开挖至距离坑底200mm之内时，采纳人工开挖，在基坑内抄假设干个基准点，拉通线找平。4）基坑挖完后，测量人员随即放出基底边线，进展基坑验槽。5）施工中对标准桩、操纵点加以爱惜。6）为避免雨水浸泡坑底，沿基坑底周围向内400mm内预留200mm宽的排水沟，且在转角处设临时集水坑，排水沟及集水坑做混凝土面层，而且配备抽水泵，随时抽出坑内积水。二、质量操纵土方开挖质量验收标准如下表所示:工程序号检查工程检验方法柱基基坑基槽挖方场地平整地（路）面基层人工机械主1标高-50±30±50-50水准仪检查控长度、宽度（由+200+300+500经纬工2设计中心线向两-仪、用程边）-50-100-150钢尺量3边坡观察或用坡度尺检查、用2m靠般1外表平整度20205020尺和楔形1：尺检查程2基底土性观察或土样分析3、基坑开挖本卷须知:1） 土方开挖要探明地下管网，避免发生意外事故。2）在距离基坑边0.6In周围用d）48钢管设置防护栏杆，立杆间距3m,高出自然地坪1.20m,埋深0.80m,在立杆的上、下端及中间位置各加一道水平杆，外面用密目网封锁。3）基坑上口边Im范围内不许诺堆土、堆料和停放机具。4）在基坑上口5m范围内不准重车停留。各施工人员严禁翻跃防护栏杆。5）基坑外施工人员不得向坑内哄扔杂物，向基坑下传递工具时要接稳后再松手。6）坑下人员休息要远离基坑边及放坡处，以防不慎。7）施工机械一切服从指挥，人员尽可能远离施工机械，如有必要，先通知操作人员，待回应前方可接近。二、根底开挖需挖至-4.3m,留20cm±层人工开挖平整。平整后夯实，做3:7灰土。3：7灰土回填施工方案如下：（一）、施工预备一、材料及要紧机具:(1) 回填利用的黄胶土含水率应符合规定。必需抵达设计操纵范围，方可利用。(2) 要紧机具：装运土方机械用装载机，碾压机械用压路机，铁锹(平头或尖头)、5m钢尺等。二、作业条件：(1)施工前应依照工程特点、填方土料种类、密实度要求、施工条件等，合理地确信填方土料含水量操纵范围、虚铺厚度和压实遍数等参数。(2)填土前应付填方基底和已完工程进展检查和中间验收，合格后要作好隐蔽检查和验收手续。(3)填土前，应将基底外表上的树根、垃圾等杂物都处置完毕，去除干净，查验土质。查验回填土料的种类、粒径，有无杂物，是不是符合规定，和土料的含水量是不是在操纵范围内；如含水量偏高，可采纳翻松、晾晒或均匀掺入干土等方法；如遇填料含水量偏低，可采纳预先洒水润湿等方法。(4)确信好土方机械、车辆的行走线路，应事前通过检查。(二)、操作工艺采纳机械虚辅以压路机逐层压实O一、工艺流程：查验土料和石灰粉的质量并过筛一一灰土拌合一一槽底清理一一分层铺灰土一一碾压密实（查验密实度一一找平验收。二、第一检查土料种类和质量和石灰材料的质量是不是符合标准要求，然后别离过筛，石灰粒径要知足施工要求。3、灰土拌合：灰土的配合比应采纳体积比，严格操纵配合比，拌合时必需均匀一致，至少翻拌两次，拌合好的灰土颜色应一致。4、灰土施工时，应适当操纵含水量。工地查验方式是：用手将灰土紧握成团，两指轻捏即碎为宜，如土料水分过大或缺乏时，应晾干或洒水湿润。五、坑底或基土外表应清理干净，专门是槽边掉下的虚土，风吹入的树叶、木屑纸片、塑料袋垃圾及杂物应清理干净。六、虚铺厚度不得大于25Omnb夯实厚度约200mm。7、碾压密实：碾压的遍数应依照设计要求的干土质量密度或现场实验确信，一样很多于三遍。机械碾压应一轮径压三分之一轮径，轮径相接，行行相接。八、灰土回填每层碾压后，应依照标准规定进展环刀取样，测出灰土的质量密度，抵达设计要求时，才能进展上一层灰土的铺摊。机械碾压不到的地址采纳人工夯实。九、验收：灰土填完后，用水准仪检查标高和平整度，超高处用铁锹铲平，低洼处应及时补灰土碾压。10、填方全数完成后，外表应进展拉线找平，凡超过标准高程的地址，及时依线铲平；凡低于标准高程的地址，应补土找平夯实。1一、雨期施工：雨期施工的填方工程，应持续进展尽快完成；工作面不宜过大，应分层分段逐片进展。重要或特殊的土方回填，应尽可能在雨期前完成。雨季施时，应有防雨方法，要避免地面水流入基坑和地坪内，以避免边坡塌方或基土受到破坏。(三)、质量标准一、主控工程：(1) 基底处置必需符合设计要求或施工标准的规定。(2) 回填的土料及配合比，必需符合设计要求及施工标准的规定。(3) 回填土必需按规定分层夯压密实。取样测定压实后的干土质量密度，其合格率不该小于93羯不合格的干土质量密度的最低值与设计值的差，不该大于008gcm3,且不该集中。环刀取样的方式及数量应符合规定。(4)成立质量保证体系，明确治理职责。在工程监理未进场之前,现场负责人兼任监理职责。各区域现场负责人作息时刻随工程进展调整，采取旁站监视施工，从基底处置开场，关于不符合质量要求的工序制止进入下道工序，工程材料严格把关，作到不符合要求的材料不进场，不抵达标准要求的不通过。工程负责人具体负责工程质量监视评审。现场负责人兼顾施工技术和质量，并负责工序、部位的初验工作。(5)完善现场治理制度，制定工序检查制度、隐蔽工程验收与报审制度、分项分部工程的验收移交与报审制度、完工验收移交与报审制度、工程档案资料的保管与移交制度二、一样工程：石灰粒径W5mm,土料中有机物含量W5%,土颗粒粒径W15mm,含水率及分层厚度误差均应符合标准要求。(四)、成品爱惜夜间施工时，应合理安排施工顺序，要有足够的照明设施。避免铺填超厚。根底高度为2m,混凝土强度品级为C30。钢筋爱惜层厚度为：板20mm、梁柱30mm、根底40mmo三、钢筋工程一、钢筋原材料必需有出厂质量合格证和复验报告单，梁、柱的箍筋均做成封锁式，钢筋的搭接锚固长度为40d,焊接长度为5d。二、钢筋绑扎：钢筋绑扎前，应全面熟悉图纸、钢筋加工单、钢筋布筋图，检查钢筋外观、规格、尺寸、型号，查对无误前方可进展绑扎。3、钢筋的爱惜层厚度应符合设计要求，爱惜层垫块应制作砂浆、钢筋等专用垫块，竖向钢筋上端应设有必然位箍筋。四、模板工程一、模板采纳2440mm×1220mm×18mm胶合板，用50mm×IOOmm木方作为龙骨，以中48钢管（或搭设成满堂架）做为支撑体系施工。二、平台板排架立管纵横间距800,适当加剪子撑增强整体性。3、根底侧板纵围橡采纳方木，间距300；横围椽用双根中48钢管，间距450,底板面上第一道横围榭距底板面不得大于200.对位螺栓用14圆钢，纵横间距450.4、模板安装前必需刷脱模剂，以便拆模及增加模板利用寿命。五、拆模时刻依照试块抗压报告而定，拆模令必需经监理工程师审批。严禁野蛮施工，以避免损伤碎及模板。五、混凝土工程一、混凝土材料操纵：水泥选用高标号一般硅酸盐水泥，石子选用持续级配，砂选用中砂，严格操纵配合比计量、沙的含泥量及搅拌时的水灰比。严格依照配合比计量添加防水剂。二、浇捣混凝土采纳70型振动棒，并陪局部30型振动棒，以解决可能钢筋间距过密而振捣困难问题，振动间距不大于50cmo3、混凝土下料时要求沿墙均匀进展，不得在某一处的墙柱内集中下料，靠振动器赶淌混凝土，不许诺造成高差过大的现象。不许诺在柱模外侧振捣。4、振捣佐时，应操纵好振动棒的插入深度，不能少振漏振，也不能在同一深度过度振捣，以避免模板发生爆模现象。五、碎浇捣之前，对碎班组进展认真交底。六、根底2:8灰土回填一、查验土料和石灰粉的质量并过筛一灰土拌合一基底清理一分层铺灰±夯打密实一找平验收。第一检查土料种类和质量和石灰材料的质量是不是符合标准的要求；然后别离过筛。若是是块灰闷制的熟石灰，要用610mm的筛子过筛；土料要用1620rnm筛子过筛，均应确保粒径的要求。二、灰土拌合：灰土的配合比应用体积比，严格操纵配合比。拌合时必需均匀一致，至少翻拌两次，拌合好的灰土颜色应一致。3、灰土施工时，应适当操纵含水量。工地查验方式是：用手将灰土紧握成团，两指轻捏即碎为宜。如土料水分过大或缺乏时，应晾干或洒水润湿。4、灰土拌和和施工工艺：灰土拌和有多种方式，本工程依照现场实际情形场外拌和，将粘土、石灰混合料按设计配合比拌和，拌和完成的标志为混合料颜色一致，将合格的灰土混合料运至现场分层填筑，分二层摊铺，平均每层压实厚度20cm,上、下两层搭接错开0.5米以上。五、灰土的摊铺和压实均依照样板采纳的工艺。一样依如实验段确信摊铺厚度，碾压应遵循先稳压后振压再静压的原那么，既用轻型压路机进展碾压，使灰土稳固，然后用振动压路机碾压12遍，最后用1821t三轮压机碾压23遍抵达压实度标准。六、施工进程操纵：灰土回填每层夯（压）实后，应依照标准规定进展环刀取样，测出灰土的质量密度，抵达设计要求时，才能进展上一层灰土的铺摊。用贯入度仪检查灰土质量时，应先进展现场实验以确信贯入度的具体要求。环刀取土的压实系数用dy鉴定，一样为0.930.95o每层压实后按规定频率做压实度实验，作贯入度实验每20平方米不得少于3点，取样实验每100立方米不得少于2组。符合要求后才可进入下一层的施工。灰土最上一层完成后，应拉线或用靠尺检查标高和平整度，超高处用铁锹铲平；底洼处应及时补打灰±。七、龙骨及立柱施工一、施工顺序：复核柱顶标高、轴线尺寸、根底预埋一构件制作一构件运输f现场安装一扫尾一验收。2、施工流程为：土建工程一构件制作一根底预埋及养护一构件运输一钢柱安装一钢架梁拼接后吊装一支撑系统安装一钢构校正固定（查验）一
