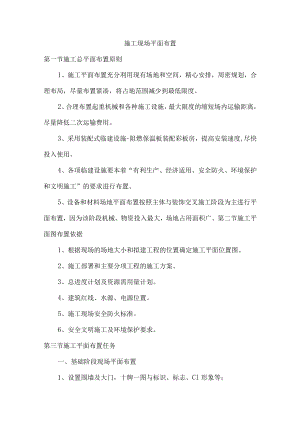

施工现场平面布置第一节施工总平面布置原则1、施工平面布置充分利用现有场地和空间，精心安排，周密规划，合理布局，尽量布置紧凑，将占地范围减少到最低限度。2、合理布置起重机械和各种施工设施，最大限度的缩短场内运输距离，尽量降低二次运输费用。3、采用装配式临建设施-阻燃保温板装配彩板房，提高安装速度,尽快投入使用。4、各项临建设施要本着“有利生产、经济适用、安全防火、环境保护和文明施工”的要求进行布置。5、设备和材料场地平面布置按照主体与装饰交叉施工阶段为主进行平面布置，因为该阶段机械、物资投入最大，场地占用面积广。第二节施工平面图布置依据1、根据现场的场地大小和拟建工程的位置确定施工平面位置图。2、施工部署和主要分项工程的施工方案。3、总进度计划及资源需用量计划。4、建筑红线、水源、电源位置。5、施工现场安全防火标准。6、安全文明施工及环境保护要求。第三节施工平面布置任务一、基础阶段现场平面布置1、设置围墙及大门，十牌一图与标识、标志、Cl形象等；2、搭设库房、食堂、厕所、浴室、以及办公及休息场所；钢筋、模板加工车间、材料堆放场地；3、接通临时水源；4、接通临时电源，网络及电话线路；5、塔吊、小型施工机具安装；二、主体阶段施工平面布置本阶段是工程的关键阶段,施工任务重,现场材料、机具用量大，并处于施工高峰期，本阶段布置的主要任务有：1、模板、钢管、扣件等周转材料堆场的布置；2、安装施工电梯；3、填充墙开始后，砂堆场、砂浆搅拌站、砖砌块堆场的布置；4、临时水、电固定并延伸到工作面。三、装饰阶段施工现场平面布置塔吊及钢筋加工机械拆除，保留施工电梯、五金库房，钢筋加工车间作为装饰材料堆放的库房，钢管、扣件及模板等周转材料陆续退场，室外空地逐渐腾出，室外工程逐步展开。第四节现场围墙及大门1、本施工现场用砖砌2.5米高施工现场围墙，设主、次入口共2个大门（见现场平面图），主要出入口为材料、机具、人员主要进出入口，次出入口一般情况下关闭，在物资进场、清理施工垃圾、物资退场时打开。2、所有围墙及大门内外都必须按照本公司施工现场视觉识别规范实施Cl形象装饰，大门按照本公司工地大门制作规范制作，砖砌围墙内外均需要抹灰刷涂料按照规范装饰。第五节现场道路一、现场道路布置原则1、施工现场道路应相互畅通，并且与大门连通，以保证各种物资运输畅通无阻。2、施工道路的布置方便各种物资运输及装卸，使物资转运量尽量小，转运路径尽量短。3、在满足现场需要的情况下，施工道路总长度应尽量减少，以降低施工措施费，减少施工成本，使经济指标满足要求。二、道路设置1、根据施工现场场地条件，本现场在建筑物中间地带形成施工道路贯通整个场地东西向，避开室外地下管线、路宽至少5米，使用C25碎浇筑，250厚。2、为避免出场车辆车轮带泥，污染场外道路，在出入口位置设置车辆冲洗设施，并设置沉淀池、冲车泵等。第六节现场材料堆场一、材料堆场的设置原则：1、不占正式工程位置，不影响施工，方便料具管理。2、尽量靠近道路，方便材料运输和装卸。3、尽量靠近起重机械,将材料一次运至作业面,减少二次搬运。二、材料堆场设置1、在拟建工程场地西侧、中部、东侧设材料加工厂三处，加工区一占地面积为200平方米，加工区二占地面积为250平方米，加工区三占地面积为300平方米,各有钢筋加工区1块、木材加工区1块，钢筋原材、半成品堆放场地1块；进入二次结构、装修阶段可以利用原钢筋、木材加工区作为材料堆场。第七节场地临时建筑一、现场临时建筑布置原则1、在拟建场地东部建生活区，主入口处建办公区，占地面积3430平方米。2、不占正式工程位置。3、采用装配式房屋，可周转，经济实用。4、满足施工需要。二、临建设置根据施工现场场地情况，本工程临时建筑主要集中布置在拟建工程东部区域，临建用房采用3600）X5500n装配式标准彩钢板房。1、生活用临时设施（1）办公区为2层装配式标准彩钢板房，办公室占地200m2,共18间。主要包括：监理办公室（1层2间）、综合办公室（1层各一间）、工程部（一层2间）、会议室（2层3间）、经理办公室（1层1间）、技术部、资料室。需用时间为：开工至竣工。（2）生活区占地面积约150rn2o宿舍为2层装配式标准彩钢板房，占地500m2,共七十间；食堂为一层砖砌房，占地79m2,共4间；浴室及厕所为一层砖砌房，占地1192°需用时间为：开工至竣工。(3)宿舍房间采用联排方式布设，排与排间距符合消防要求。采用“轻钢结构标准型拼装系列活动板房”,采用定型的上下床，留有行走通道。具备良好的通风条件和良好的照明，采用36V电压，按规范要求架设。冬天采用电加热设备取暖，夏天配备电风扇。宿舍内要经常清扫和消毒，保持室内及环境清洁卫生。宿舍间甬道采取花砖铺装，设置部分绿化。设置排水沟，保证良好排水，生活垃圾采用封盖密闭容器，严禁乱泼乱倒垃圾、污水。宿舍实行封闭的物业化管理，建立各项管理制度，设专人负责。(4)厕所本工程面积较大，因此考虑在现场内设置两个水冲式厕所，分男女厕，每个厕所大致在60m2左右。污水管采用PVC管，主管管径DN300mm,支管管径为DN150mm,污水总干管管径DN300m,接至化粪池。然后引入现场排水管网，集中排入市政管网采用砖砌平房60m2,共四间，厕所地下设有化粪池。地面铺设瓷砖。设置冲厕设备。具备良好的通风条件和良好的照明，采用36V电压，按规范要求架设。冬天采用保暖设施，夏天设置通风设备。厕所内要经常清扫和消毒，保持室内及环境清洁卫生。(5)食堂采用砖砌房100m2,共八间。地面铺设瓷砖，配备电蒸锅和燃气厨房设备。设置天窗和排风扇，具备良好的通风条件。为保证良好的照明，采用36V电压，按规范要求架设。冬天采用保暖设施，夏天设置通风设备。食堂内要经常清扫和消毒，保持室内及环境清洁卫生。食堂设专人负责，炊事人员必须由当地卫生检疫部门发放的体检合格证。建立各项管理制度，实行封闭化管理。(6)淋浴室采用砖砌房60m2,分为男浴室、女浴室，地下设有排污池。地面铺设瓷砖，配备40个花洒喷，定时开放。具备良好的通风条件和良好的照明，采用36V电压，按规范要求架设。冬天采用保暖设施,夏天设置通风设备。浴室内要经常清扫和消毒，保持室内及环境清洁卫生。淋浴室设专人负责，建立各项管理制度，实行封闭化管理。(7)办公设施办公室配备高级联合办公桌椅，电子计算机、打印机、复印机等办公用品，电脑与互联网连接，随时可以了解建筑业的各项情况，以指导项目工作。(8)会议室设大会议室一间，60m2；小会议室一间。采用“轻钢结构标准型拼装系列活动板房”搭设，复合木地面。会议室内配备相应会议桌等办公家具，悬挂本工程和本企业的宣传图片资料等。接待室内展示本项目部历年来的工程业绩，获奖情况、工程照片以及项目文化等。会议室还配备幻灯机，投影仪一台，以供工程之用。2、生产临时设施(1)当主体结构结构施工到二层时，为保证物资运输和地面施工作业人员的安全，在拟建工程周围，采用双排钢脚手架管和脚手板沿施工道路搭设净宽5米的安全通道。(2)根据施工现场场地情况，为了充分、合理利用每一寸可用的场地，同时考虑材料物资运输车辆进出方便，仓库搭设在生产区靠近道路处。(3)现场设置碎标养室一间，为便于管理和日常监护，设置在施工现场中部。从开工至结构完工，结构完工后作为装修材料样品存放库。第八节水平垂直运输本工程建设规模大，水平、垂直的交通运输组织是整个工程顺利进行的关键环节。经过慎重的研究，我们最终确定了采用1台塔吊配合作业作为主体施工时材料的垂直运输工具，采用1部电梯作为非主体阶段的垂直运输设备，具体方案如下：一、施工塔吊布置根据建筑物的布局和现场施工条件，营销实训楼配一台H3/36B塔吊配合，塔吊范围可以完全覆盖施工作业面；可以满足施工需要,塔吊与预制构件的距离必须在40m以内，所以将此塔吊设在该楼基础范围内，上部为局部一层，塔吊范围内甩筋后做；学生宿舍节学生食堂各配一台物料提升机运送材料，具体详见施工现场平面布置图。二、混凝土泵车布置地下结构施工阶段基础底板混凝土浇筑根据实际面积将配备1台混凝土固定泵（其中两台备用）和1台移动式输送泵进行混凝土浇筑。上部结构施工阶段配备1台混凝土固定泵（其中两台备用）和1台移动式输送泵进行混凝土浇筑。具体见施工现场总平面图所示1、普通物料库：每间10.8X5.5n）,高2.7m,共59.4采用活动彩板房搭建，地面为水泥地面，内设铁制物料柜，摆放整齐，有标识和相应管理制度，照明按要求为防爆照明。设专人看管，清理做卫生等。机械棚：钢结构框架、脚手板搭设，防雨防砸，混凝土或砖地面内部设置相应的管理制度和相应操作规程等。钢筋棚：分钢筋加工区、原材料区、成品区等。实行区域管理。木工棚：砌筑L2m高单砖防火挡墙，设防火标识，备有消防水桶、灭火器等。变电室：采用砖砌，预制混凝土楼板构造，位置在紧靠业主提供电源处。能自然通风，向外开，并配锁，无关人员不得进入。周围无腐蚀介质、无易燃易爆物并且道路畅通。其耐火等级不低于3级，室内配置砂箱和可用于扑灭电气火灾的灭火器；照明分别设置正常照明和事故照明。同时，配电室布置还应符合下列要求：配电柜正面的操作通道宽度，单列布置或双列背对背布置不小于1.5m,双列面对面布置不小于2m；配电柜后面的维护通道宽度，单列布置或双列面对面布置不小于800mm,双列背对背布置不小于L5m,个别地点有建筑物结构凸出的地方，则此点通道宽度可减少200mm；配电柜侧面的维护通道宽度不小于1m；配电室的顶棚与地面的距离不低于3m；配电室内设置值班或检修室时，该室边缘距配电柜的水平距离大于1m,并采取屏障隔离；配电室内的裸母线与地面垂直距离小于2.5m时，采用遮栏隔离,遮栏下面通道的高度不小于1.9m；配电室围栏上端与其正上方带电部分的净距不小于75mm；配电装置的上端距顶棚不小于500mm；配电室内的母线涂刷有色油漆，以标志相序；以柜正面方向为基准，其涂色符合相关规范规定。第九节施工用水本工程临时设施用水包括现场施工区域一般生产用水、施工机械用水、消防用水，办公区域生活用水、消防用水。现场有2路$100水源，在施工红线内建一个环网，设加压水泵房，供水到每层的指定地点，供水点设有临时消火栓，供火灾灭火时使用。现场北侧有一路¢10Omin水源，根据消防规定，消防环路必须保证两路供水。施工现场用水量计算本工程的施工现场用水有施工生产用水、生活用水及消防用水。一、施工用水量计算根据公式=KZQNK-11-18x3600式中：ql施工用水量(L/S)Kl-未预计的施工用水系数取LlQl一一每班计划完成的工作量。K2一一现场施工用水不均衡系数，查表得1.50C(300X200+6000X10+100X200)X1.5_onoQl=11-8.UNL/O8X3600二、生活用水量计算根据公式,P2N3K44224x3600式中：q2一一生活用水量(L/S)P2一一居住人数每天按600人N2用水定额每天60L/SK3一一用水不均衡系数取1.5=0.63L/S24X3600600X60X1.5三、消防用水查表得q4=10LS四、施工现场总用水量q=q4+l2(4.93+0.63)=10+1/2(4.93+0.63)=15.56L/S供水管径计算=0.0925m= 93mm3/4Q=3I4×15.65V
